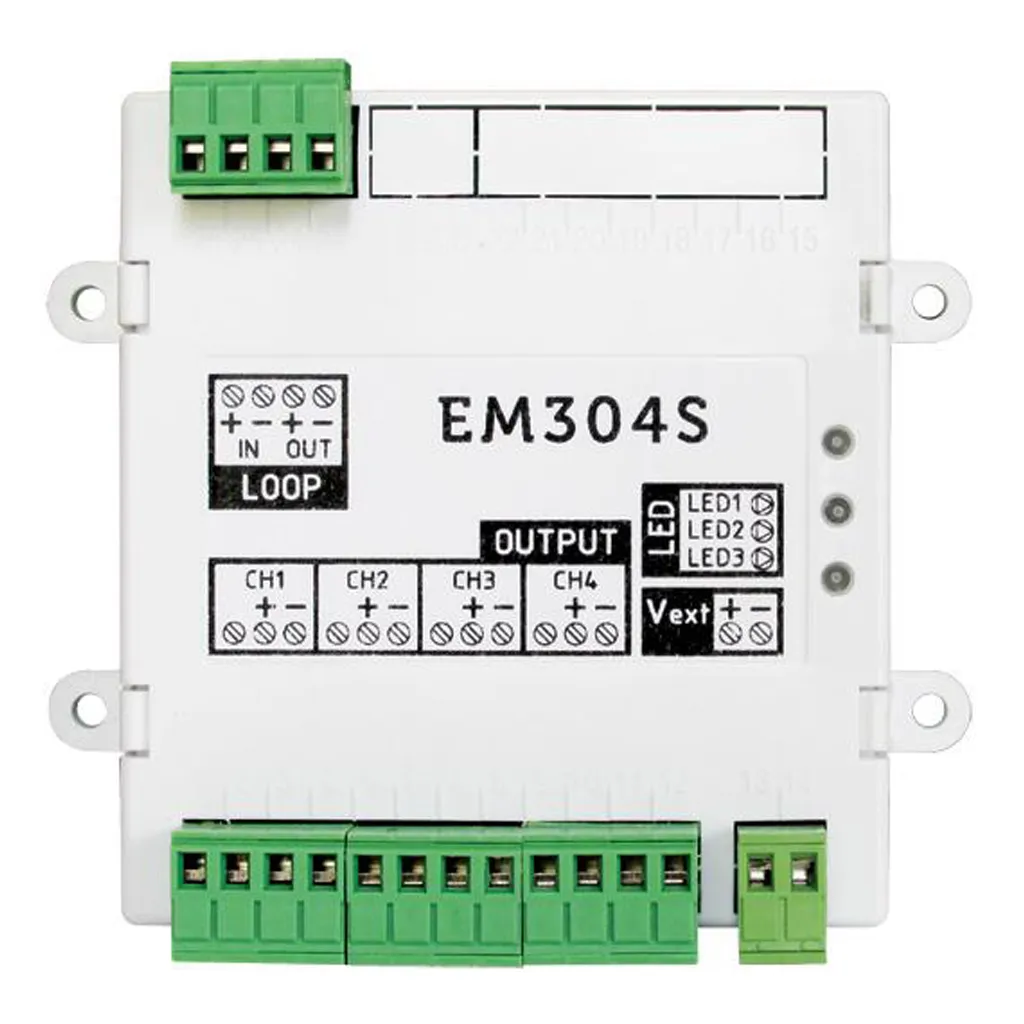

El INIM EM304S es un módulo analógico direccionable de la serie ENEA equipado con 4 salidas supervisadas y aislador de cortocircuito integrado. Certificado CPR EN54-17/18, incorpora tecnología LoopMap y autodireccionamiento, simplificando la instalación y el mantenimiento en sistemas de detección de incendios.
El INIM EM304S es un módulo de la serie ENEA diseñado para sistemas de detección de incendios analógico-direccionables. Ofrece 4 salidas supervisadas, aislador de cortocircuito integrado y autodireccionamiento, todo ello bajo certificación CPR EN54-17/18.
El módulo se conecta en la misma línea que los detectores y ocupa 4 direcciones de bucle.
Cada dispositivo de la serie ENEA lleva asignado un número de serie único desde fábrica, eliminando la necesidad de programadores externos. Mediante la tecnología LoopMap, una vez completado el cableado del bucle, todos los dispositivos se reconocen automáticamente y el sistema genera un mapa interactivo con el orden real de conexión, las uniones en «T» y las características físicas del bucle, simplificando el mantenimiento y la localización de averías.
El EM304S dispone de 4 salidas totalmente supervisadas, configurables para la gestión de indicadores ópticos o acústicos. Incluye además 1 entrada de tensión externa supervisada para la activación de los dispositivos conectados a la salida, así como un interruptor DIP para la programación de funciones secundarias.
El módulo incorpora un aislador de cortocircuito que protege el bucle ante fallos en el cableado, cumpliendo con la norma EN54-17. Esto garantiza la continuidad operativa del sistema incluso ante un cortocircuito en la línea.
Tres ledes multicolor permiten supervisar de forma local el estado de las entradas, salidas y el aislador, facilitando el diagnóstico rápido durante la instalación y el mantenimiento.
| Certificaciones | CPR EN54-17 / EN54-18 |
|---|---|
| Número de salidas | 4 salidas supervisadas |
| Aislador integrado | Sí (cortocircuito) |
| Direcciones de bucle | 240 |
| Tensión de alimentación | 19 ÷ 30 Vcc |
| Consumo en reposo | Máx. 80 µA @ 24 V |
| Consumo en alarma | Máx. 20 mA @ 27,6 V |
| Indicadores | 3 ledes multicolor |
| Temperatura de funcionamiento | -5 °C ÷ +40 °C |
| Dimensiones (AxHxP) | 113 x 106 x 29 mm |
| Peso (con embalaje) | 170 g |
El INIM EM304S está indicado para instalaciones de detección de incendios analógico-direccionables donde se requiera activar indicadores ópticos o acústicos desde el bucle. Su aislador integrado y la tecnología LoopMap lo hacen especialmente adecuado para instalaciones de mediana y gran envergadura que demanden alta fiabilidad en la supervisión de salidas.
