Módulo monitor de doble zona convencional para protocolo de lazo ESP de Hochiki. Integra aislador de cortocircuito. Admite hasta 60 detectores convencionales por zona. Requiere alimentación auxiliar de 24 VDC. Tensión de funcionamiento: 17–41 VDC. Corriente en reposo típica: 330 µA. Dimensiones con tapa: 157 × 127 × 35 mm. Aprobado por LPCB.

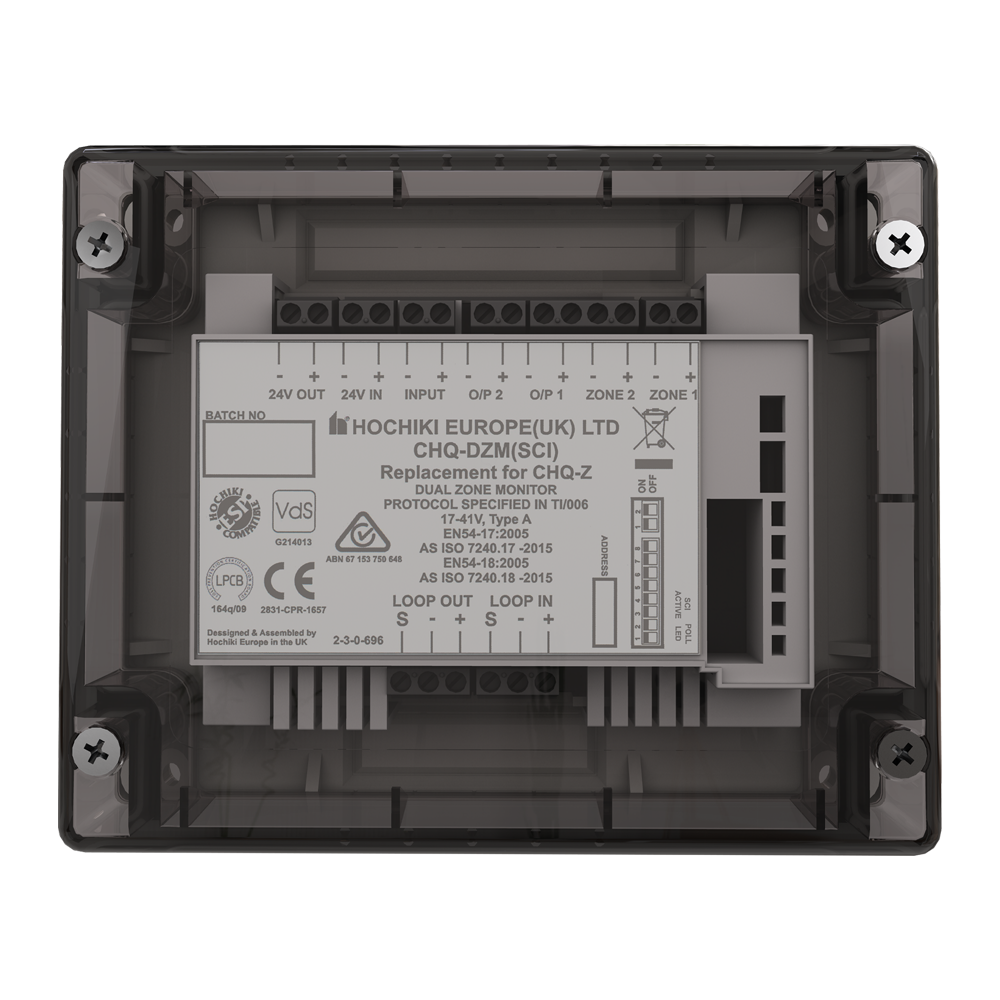

El Hochiki CHQ-DZM(SCI) es un módulo monitor de doble zona convencional diseñado para integrarse en lazos analógico-direccionables con protocolo ESP de Hochiki. Incorpora un aislador de cortocircuito que protege la integridad del lazo ante fallos, y permite conectar detectores convencionales existentes a un sistema analógico direccionable sin necesidad de sustituirlos.
El CHQ-DZM(SCI) supervisa dos zonas convencionales de forma independiente, admitiendo hasta 60 detectores convencionales en total. Opera con el protocolo de lazo ESP de Hochiki y requiere una alimentación auxiliar de 24 VDC para su funcionamiento. Es compatible con los dispositivos de fin de línea TE-RH-E (suministrado con el módulo), resistencia de 6K8 o LCMU (6K8) —estos últimos no incluidos—. Existe también la versión CHQ-DZM/DIN(SCI) para montaje en carril DIN.
Ambas versiones del módulo —estándar y DIN— incorporan un aislador de cortocircuito en el lazo. Ante un cortocircuito, la corriente máxima que circula por el bucle queda limitada a 1 A, mientras que la corriente de cortocircuito de operación del propio módulo es de 8 mA. Esta función evita que un fallo puntual deje fuera de servicio al resto del lazo, aumentando la resiliencia del sistema de detección.
| Campo | Valor |
|---|---|
| Tensión de funcionamiento | 17–41 VDC |
| Modo de bajo consumo (típico) | 110 µA |
| Corriente en reposo (típica) | 330 µA |
| Consumo externo en reposo | 2 mA |
| Consumo externo en alarma (ambas zonas) | 70 mA |
| Capacidad máxima en zona | 0,3 µF |
| Resistencia máxima en zona | 50 Ω |
| Corriente en cortocircuito (módulo) | 8 mA |
| Corriente máx. de cortocircuito (bucle) | 1 A |
| Tensión de salida de zona | 15,3–17,1 V |
| Salida para indicadores remotos | 24 VDC, 8,5 mA |
| Alimentación auxiliar requerida | 24 VDC |
| Detectores convencionales soportados | Hasta 60 |
| Protocolo de lazo | ESP Hochiki |
| Dispositivos EOL compatibles | TE-RH-E (incluido); resistencia 6K8 o LCMU (6K8) (no incluidos) |
| Temperatura operativa | -10 °C a +50 °C |
| Temperatura de almacenamiento | -30 °C a +60 °C |
| Dimensiones CHQ-DZM(SCI) con tapa | 157 × 127 × 35 mm |
| Peso CHQ-DZM(SCI) con tapa y caja posterior | 585 g |
| Peso CHQ-DZM(SCI) solo | 350 g |
| Dimensiones CHQ-DZM/DIN(SCI) | 108 × 119 × 24 mm |
| Peso CHQ-DZM/DIN(SCI) | 130 g |
| Certificación | LPCB |
