Módulo de control de dos salidas para sistemas de detección de incendios Hochiki, protocolo ESP, con aislador de cortocircuito (SCI) integrado. Incorpora 2 relés Forma C conmutados con capacidad hasta 30 V DC / 1 A (resistivo) y tensión de lazo de 17–41 V DC. Cumple EN54-18 y EN54-17. Grado de protección IP65 instalado en su caja específica. Peso 340 g. Dimensiones: 157 × 127 × 35 mm.

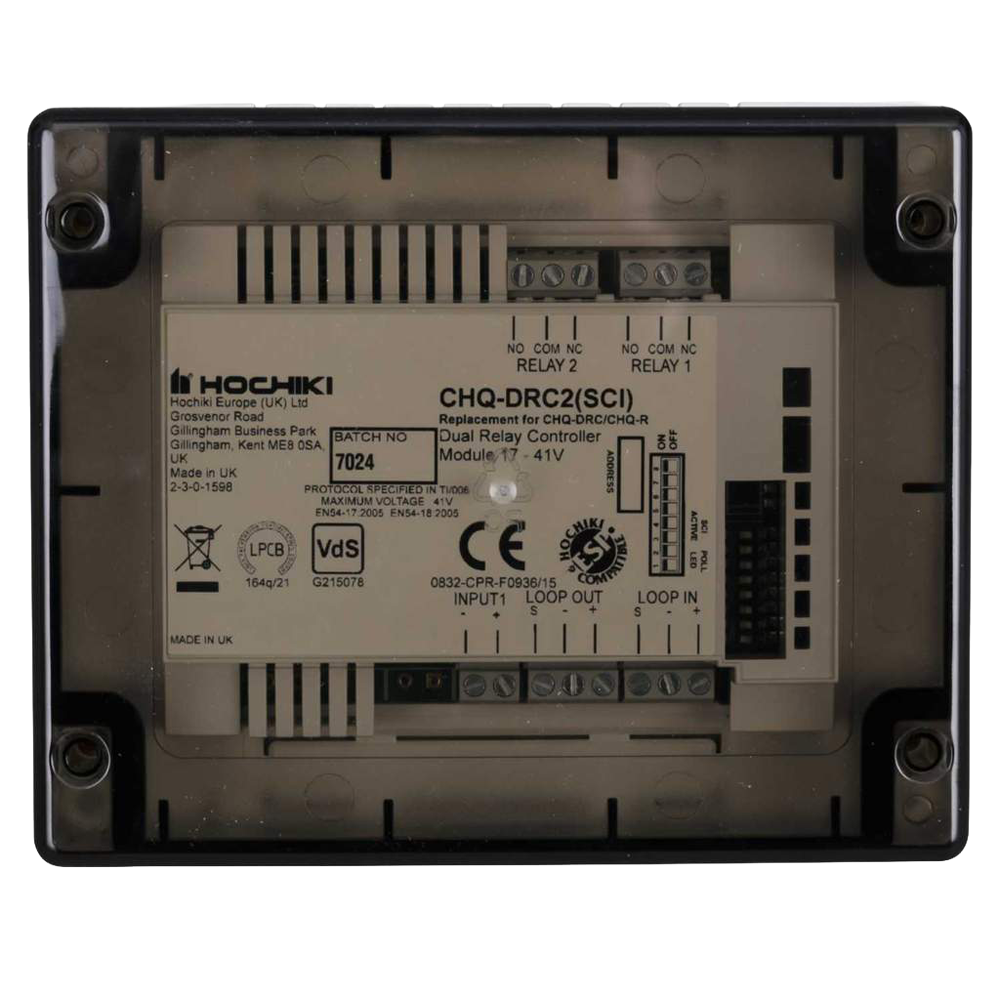

El CHQ-DRC2/M(SCI) es un módulo de control de dos salidas de relé perteneciente a la gama marina de Hochiki, diseñado para integrarse en lazos de detección de incendios con protocolo ESP. Incorpora de serie un aislador de cortocircuito (SCI) que protege el lazo frente a fallos de cortocircuito, manteniendo operativa el resto de la instalación. Cumple con las normas EN54-18 (aisladores de cortocircuito) y EN54-17, así como con la directiva de equipos marinos (MED).
Nota: el grado de protección IP65 se alcanza únicamente cuando el módulo se instala en su caja de montaje específica.
El módulo dispone de dos salidas de relé independientes de tipo Forma C (conmutado), lo que permite tanto la apertura como el cierre de circuitos externos en función del estado de alarma. Cada relé soporta una tensión máxima de 30 V DC y una corriente de 1 A en carga resistiva, adecuado para el accionamiento de dispositivos auxiliares en instalaciones de detección y extinción de incendios.
La variante SCI incorpora un aislador de cortocircuito en el propio módulo, sin necesidad de instalar un elemento aislador adicional en el lazo. Ante un cortocircuito en el cableado, el aislador desconecta el segmento afectado y mantiene en servicio el resto del lazo, cumpliendo el requisito de supervisión de línea exigido por EN54-17.
El CHQ-DRC2/M(SCI) forma parte de la gama Marina de Hochiki, certificada según la directiva MED para su uso a bordo de embarcaciones y plataformas offshore. La robustez mecánica y el grado de protección IP65 (con caja específica) garantizan su fiabilidad en ambientes con humedad elevada, vibraciones y atmósferas salinas.
| Marca | Hochiki |
|---|---|
| Modelo | CHQ-DRC2/M(SCI) |
| Gama | Marina |
| Protocolo | ESP |
| Normativa | EN54-18, EN54-17, MED |
| Aislador de cortocircuito | Incluido (SCI) |
| Número de salidas | 2 |
| Tipo de relé | Forma C (conmutado) |
| Tensión máxima del relé | 30 V DC (máx.) |
| Corriente máxima del relé | 1 A (resistivo) |
| Voltaje de lazo | 17–41 V DC |
| Ancho | 157 mm |
| Alto | 127 mm |
| Fondo | 35 mm |
| Peso | 340 g (incluyendo caja de montaje) |
| Grado de protección | IP65 (instalado en caja específica) |
