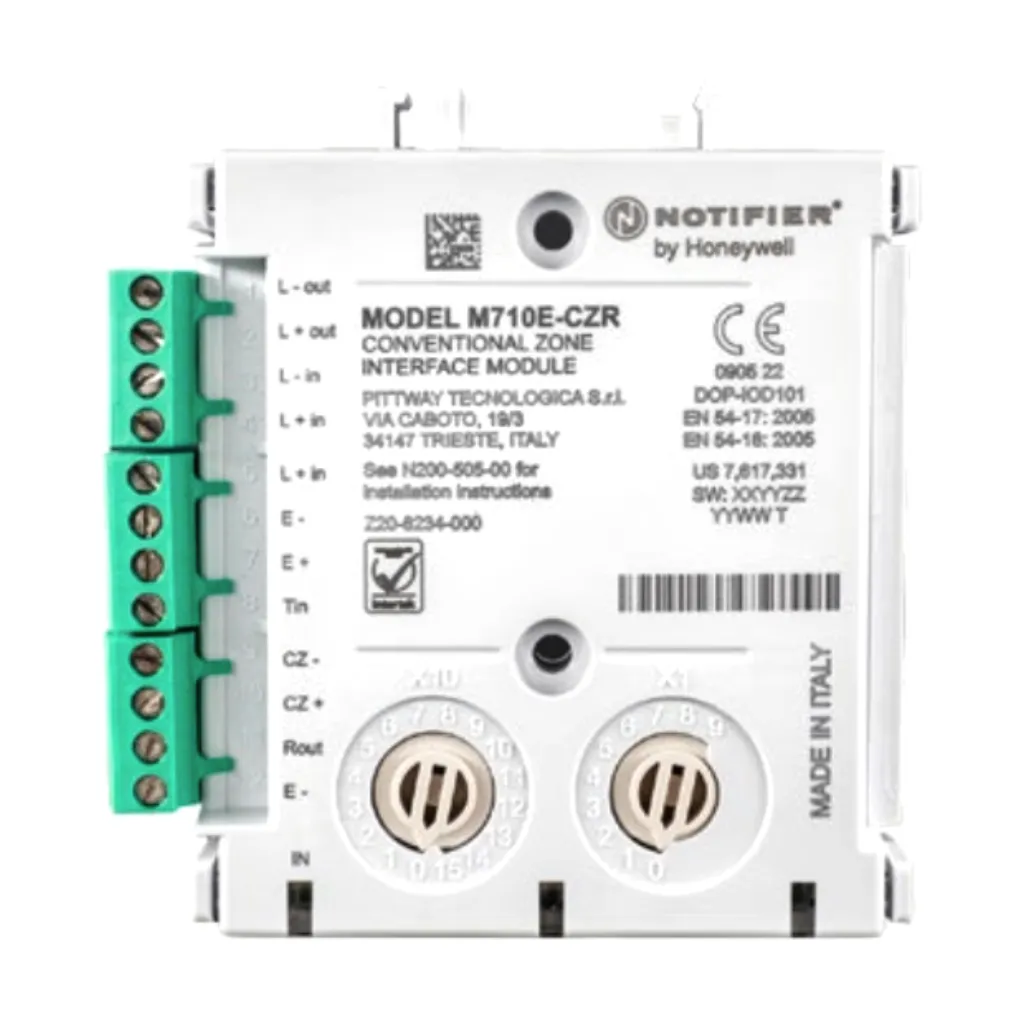

El Notifier M710E-CZR es un módulo monitor de zona convencional analógico direccionable con resistencia de final de línea (3,9 kΩ). Permite conectar una zona de detectores convencionales o IS (intrínsecamente seguros) a un sistema analógico inteligente Notifier. Incorpora aisladores de cortocircuito integrados, tubos de luz TRI-color, soporte para carril DIN y direccionamiento mediante interruptores giratorios.
El Notifier M710E-CZR es un módulo monitor analógico direccionable que permite integrar una zona de detectores convencionales —incluidos detectores IS (intrínsecamente seguros)— en un sistema analógico inteligente Notifier. Utiliza resistencia de final de línea de 3,9 kΩ al 5% (incluida) y dispone de aisladores de cortocircuito incorporados para garantizar la supervisión continua del lazo.
La compatibilidad con detectores IS (intrínsecamente seguros) es exclusiva del modelo M710E-CZR. Para instalaciones que requieran condensador de final de línea, utilice el modelo M710E-CZ.
El M710E-CZR actúa como puente entre una zona de detectores convencionales y la central analógica inteligente Notifier. La zona convencional puede alimentarse desde la propia línea de comunicaciones o desde una fuente de alimentación externa de 18 a 32 VDC. Cuando se emplea alimentación externa, la línea de comunicaciones queda completamente aislada de la zona y de la fuente de alimentación.
El módulo supervisa en todo momento el circuito de la zona convencional. En caso de circuito abierto o cortocircuito en el cableado, o cuando la entrada de fallo externa se activa, se transmite una señal de avería a la central. Incorpora además supervisión de la fuente de alimentación externa y permite el rearme remoto de la zona convencional.
El M710E-CZR lleva aisladores de cortocircuito incorporados en el propio módulo, eliminando la necesidad de elementos adicionales en el lazo. Es compatible tanto con el protocolo CLIP como con el protocolo avanzado de Notifier, garantizando compatibilidad total con versiones anteriores de la plataforma.
El módulo dispone de soportes para carril DIN integrados y es compatible con la caja de montaje M200E-SMB, que eleva el grado de protección hasta IP44. La dirección se configura mediante interruptores giratorios y los datos de etiqueta están grabados con láser. El sección máxima de cable admitida en los terminales es de 2,5 mm².
| Tensión de operación lazo inteligente | 15 a 32 VDC |
|---|---|
| Tensión de corte LED | 16,5 VDC |
| Corriente máxima en espera lazo (sin comunicación, zona alimentada externamente, EOL resistivo) | 6,3 mA |
| Tensión de alimentación zona convencional | 18 a 32 VDC (lazo o fuente externa) |
| Corriente máxima en espera zona (CZR) | 3,8 mA (rango 18–32 V) |
| Carga máxima de zona (CZR) | 60 mA (limitada internamente) |
| Resistencia máxima línea convencional | 50 Ω |
| Resistencia de final de línea (CZR) | 3,9 kΩ, 5% (incluida) |
| Sección máxima de cable en terminales | 2,5 mm² |
| Dimensiones (Al × L × An) | 22 × 93 × 99 mm (con terminales y soportes DIN) |
| Peso | 118 g |
| Temperatura de aplicación | -20 °C a +60 °C |
| Humedad | 5% a 95% HR (sin condensación) |
| Grado de protección | IP30 (IP44 en caja M200E-SMB) |
| Aprobación | Intertek |
El M710E-CZR está especialmente indicado para la integración de zonas de detectores convencionales —incluidas zonas con detectores IS (intrínsecamente seguros)— en sistemas analógicos inteligentes Notifier. Es apto para su uso con detectores de las series 100, 400 y EC, detectores S300/ECO1000, y detectores de haz óptico 6500RE y 6500RSE. Su diseño compacto y la compatibilidad con carril DIN y caja M200E-SMB lo hacen adecuado para cuadros de control y armarios de instalación en edificios, industria y entornos con requisitos de seguridad intrínseca.
