Señal normalizada que indica la ubicación de la ducha y lavaojos de emergencia en instalaciones industriales, laboratorios y plantas químicas. Fabricada según UNE-EN ISO 7010:2020 (pictograma E011) y UNE 23034 fotoluminiscente clase A, cumpliendo el RD 485/1997 Anexo III. Disponible en acero inoxidable, PVC rígido y vinilo fotoluminiscente.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
Rectangular · mm × mm
|

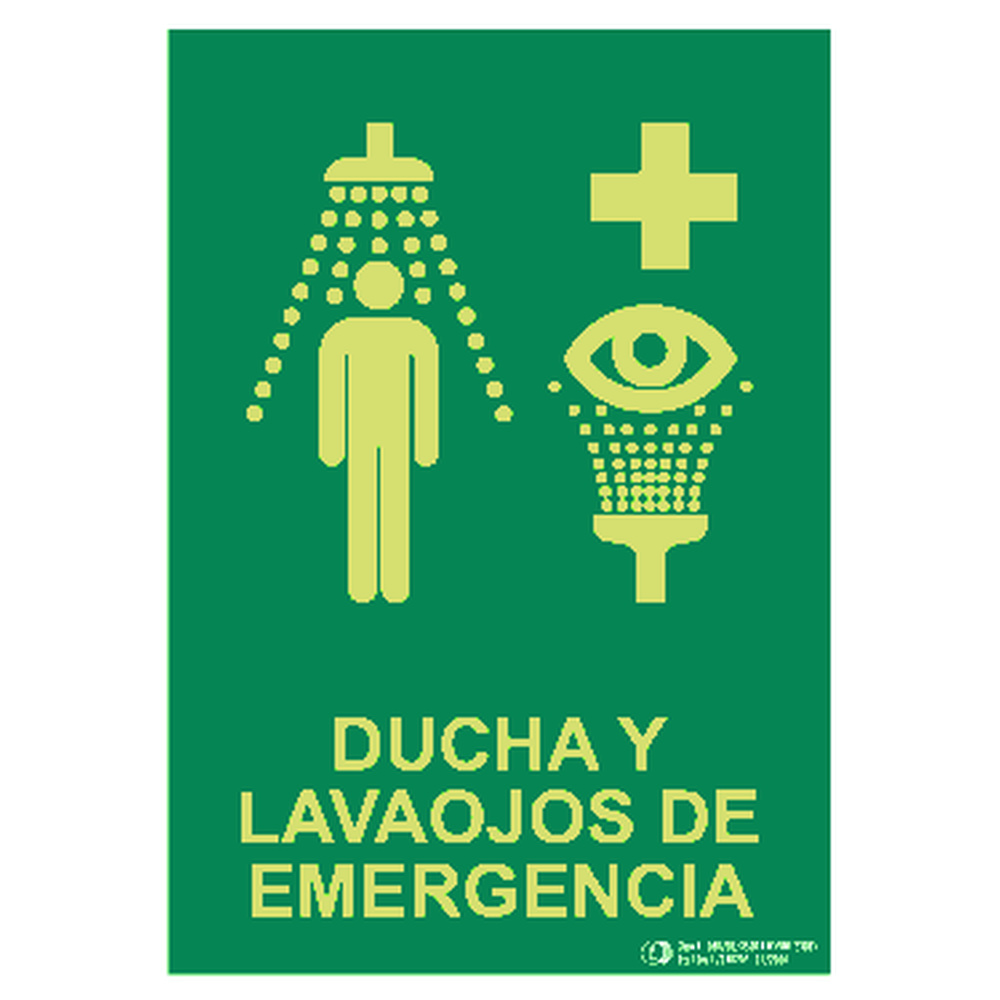

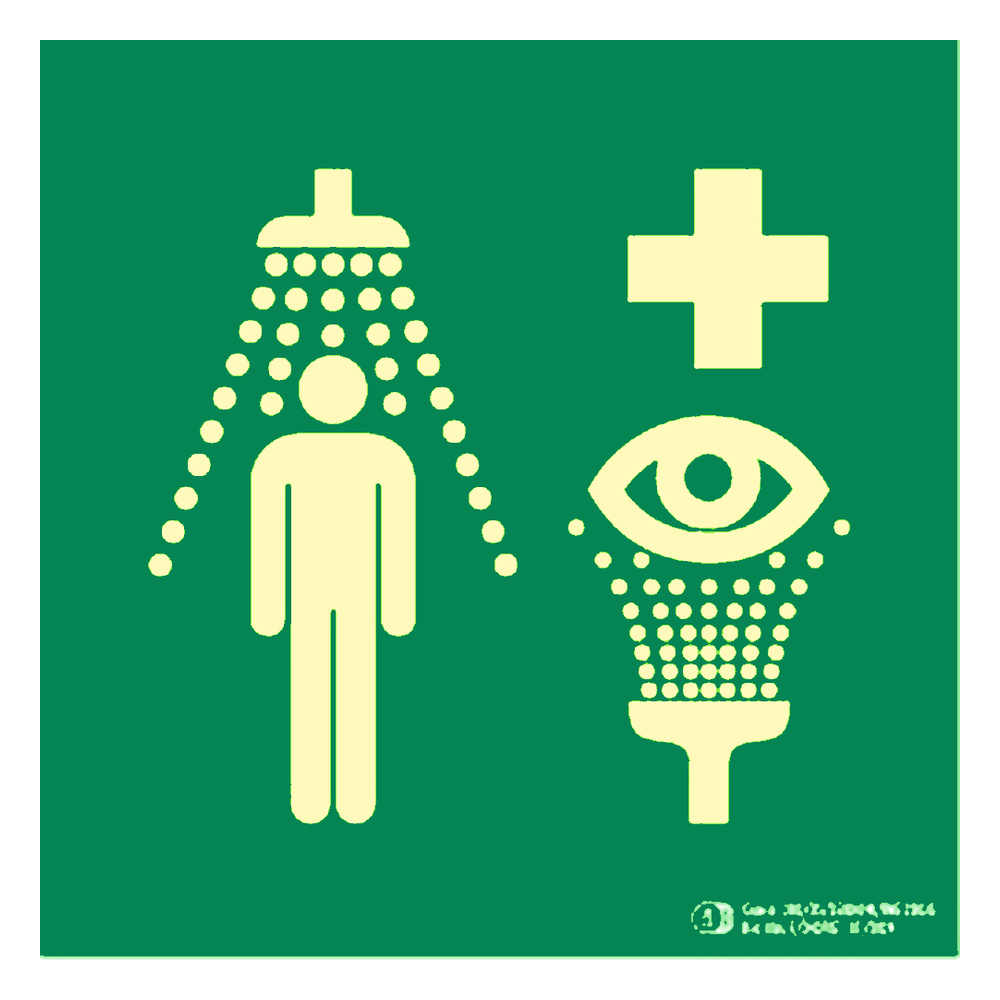

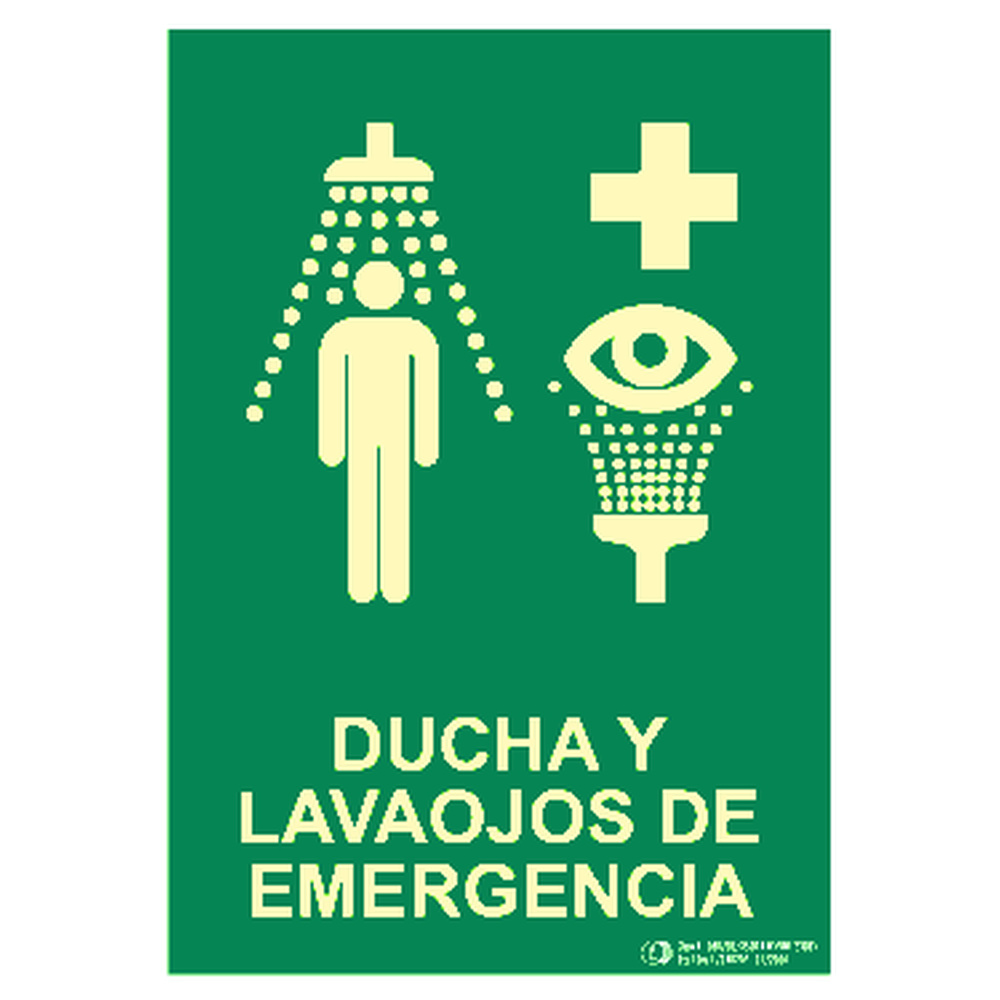

Pictograma fotoluminiscente «Ducha y lavaojos de emergencia» (equipo combinado) según UNE 23034:2023.
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Es un pictograma normalizado (E011 según UNE-EN ISO 7010:2020) que indica la ubicación exacta del equipo combinado de ducha corporal y lavaojos en un centro de trabajo. Su función es orientar al trabajador en los segundos críticos tras una salpicadura química en ojos o piel, permitiendo el acceso inmediato al agua de emergencia sin necesidad de buscar instrucciones. La señal no sustituye al equipo: lo identifica y garantiza que sea localizable incluso en condiciones de baja visibilidad gracias a la fotoluminiscencia clase A (UNE 23034).
El RD 485/1997 Anexo III obliga a señalizar los equipos de primeros auxilios, incluidos lavaojos y duchas, cuando en el puesto de trabajo existe riesgo de contacto con sustancias corrosivas, irritantes o tóxicas para los ojos. Es obligatorio en laboratorios, plantas químicas, industrias galvánicas, talleres de pintura y cualquier instalación que manipule productos clasificados como peligrosos. La norma UNE-EN 15154 complementa los requisitos técnicos del equipo en sí; la señalización normalizada es independiente pero igualmente exigible.
La normativa aplica en dos planos: la señalización se rige por UNE-EN ISO 7010:2020 (pictograma E011) y RD 485/1997 Anexo III. El equipo físico (ducha con pedal, lavaojos de acero inoxidable, caudal mínimo) se regula principalmente por la norma técnica UNE-EN 15154 y las directrices ANSI Z358.1 en entornos con exigencias internacionales. En instalaciones afectadas por protección contra incendios entra además el RD 513/2017. El incumplimiento de la señalización puede derivar en infracción grave según la LISOS art. 12.16.
Funcionalmente ambas persiguen el mismo fin: irrigar con agua abundante la zona afectada durante al menos 15 minutos. La diferencia reside en el entorno: en laboratorios predominan duchas compactas con lavaojos integrado y activación por pedal, adaptadas a espacios reducidos; en industria química o plantas de tratamiento se instalan equipos de mayor caudal con accionamiento lateral o por barra, habitualmente en acero inoxidable para resistir ambientes agresivos. La señal normalizada UNE-EN ISO 7010 E011 es la misma en ambos casos, garantizando reconocimiento universal.
Sí. Cuando la instalación de emergencia ocular es de carácter temporal o portátil, la señalización debe acompañar siempre al equipo y ser igualmente visible y conforme al pictograma E011 de la UNE-EN ISO 7010:2020. El RD 485/1997 no distingue entre instalaciones permanentes y temporales: el deber de señalizar existe mientras exista el riesgo. Se recomienda usar señales en vinilo autoadhesivo o soporte portátil fotoluminiscente (clase A, UNE 23034) para facilitar su reubicación junto al equipo.
