Seccionador/aislador manual bipolar de 40 A para instalaciones monofásicas. Tensión nominal 240 V, tensión de aislamiento 500 V, tensión asignada de impulso 4.000 V. Montaje en carril DIN 35 mm. Sección de cable admitida hasta 25 mm². Grado de protección IP20. Cumple IEC/EN 60947-3.

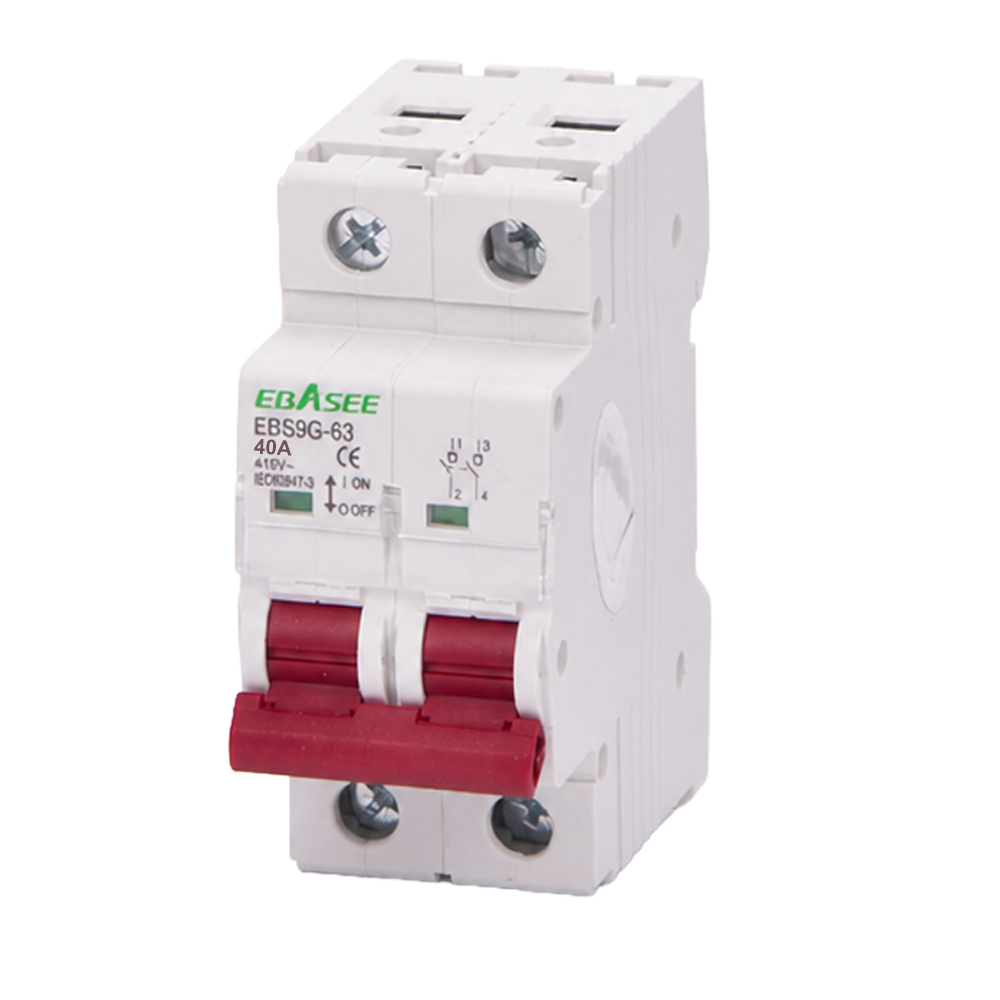

El EBS9G-2P-40A es un seccionador/aislador manual de 2 polos diseñado para el aislamiento y la maniobra de circuitos monofásicos hasta 40 A. Su montaje en carril DIN 35 mm facilita la integración en cualquier cuadro eléctrico de distribución, cumpliendo con la norma IEC/EN 60947-3.
Este dispositivo está concebido para garantizar el aislamiento seguro y la maniobra manual de instalaciones monofásicas. Con una corriente nominal de 40 A y una tensión nominal de 240 V, resulta adecuado para cuadros de distribución domésticos e industriales ligeros. La tensión asignada de impulso de 4.000 V y la tensión dieléctrica de ensayo de 2 kV (1 min) aseguran una rigidez dieléctrica apropiada para su categoría. La tensión de aislamiento de 500 V proporciona margen de seguridad frente a la tensión de operación.
El seccionador ofrece una vida eléctrica de 4.000 operaciones y una vida mecánica de 10.000 ciclos, lo que garantiza una larga vida útil en condiciones normales de servicio. Opera correctamente en un rango de temperatura de −5 °C a +40 °C y presenta un grado de polución 2, acorde con entornos industriales estándar. El grado de protección IP20 requiere instalación en el interior de envolventes o cuadros eléctricos cerrados.
| Campo | Valor |
|---|---|
| Modelo | EBS9G-2P-40A |
| Tipo | Seccionador / Aislador manual |
| Número de polos | 2P (Monofásico) |
| Corriente nominal | 40 A |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión de aislamiento | 500 V |
| Tensión asignada de impulso | 4.000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de ensayo (1 min) | 2 kV |
| Grado de polución | 2 |
| Vida eléctrica | 4.000 operaciones |
| Vida mecánica | 10.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a +40 °C |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 36 × 81 × 78,5 mm |
| Normativa | IEC/EN 60947-3 |
