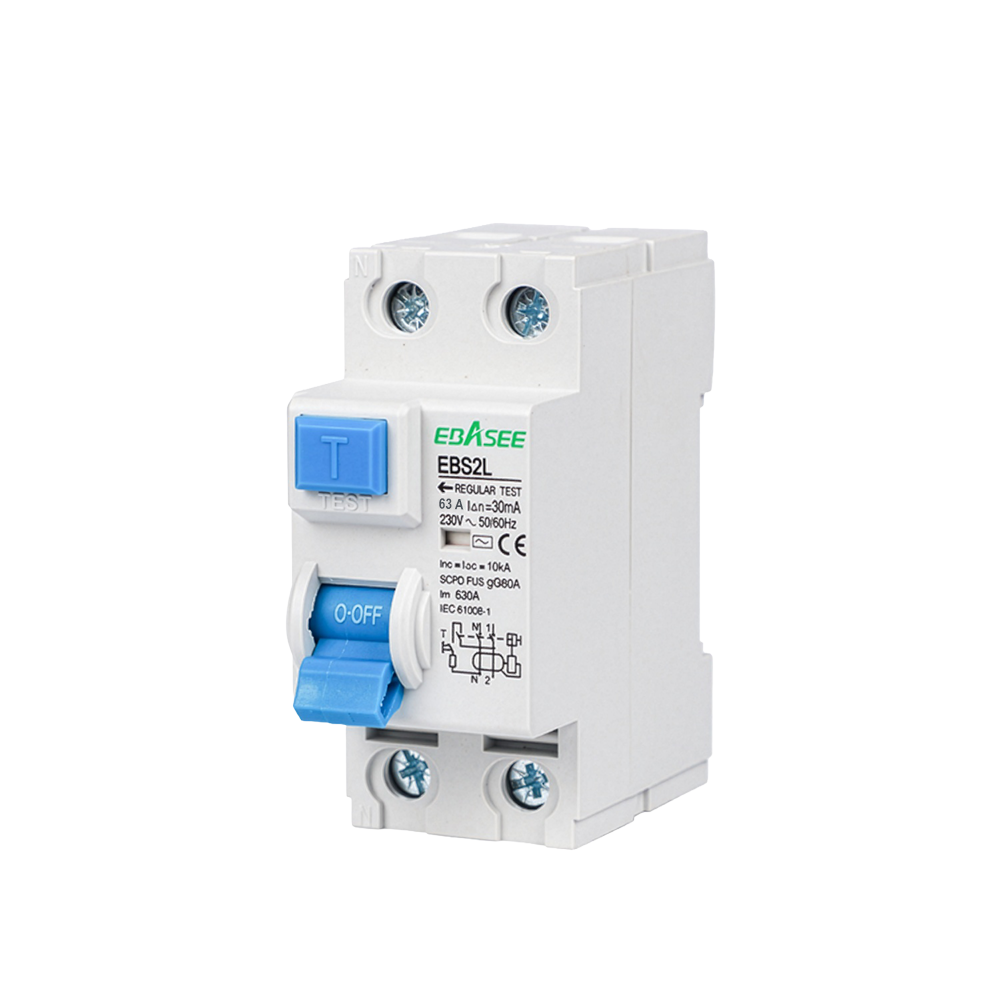

Interruptor diferencial bipolar de la serie EBS2L para instalaciones monofásicas. Corriente nominal 63A, sensibilidad 30mA, tipo de disparo A y detección electromagnética de corriente de fuga. Montaje en carril DIN 35mm (EN 60175). Tensión nominal 240V, aislamiento 500V, capacidad de corto 6000A. Grado de protección IP20. Dimensiones: 35,9 × 81,7 × 74,0mm.
El EBS2L-63A-2P es un interruptor diferencial de 2 polos diseñado para proteger instalaciones monofásicas frente a corrientes de fuga a tierra. Con una corriente nominal de 63A y una sensibilidad de 30mA de tipo A, detecta tanto fugas de corriente alterna sinusoidal como componentes pulsantes de continua, ofreciendo una protección amplia frente a contactos directos e indirectos y frente a fallos de aislamiento.
El mecanismo de detección es de tipo electromagnético, lo que garantiza el funcionamiento del disparo sin necesidad de tensión auxiliar. El tipo de disparo A permite detectar corrientes de fuga sinusoidales de corriente alterna y corrientes de fuga pulsantes de corriente continua, haciéndolo adecuado para circuitos con cargas electrónicas, electrodomésticos y equipos con fuentes conmutadas habituales en instalaciones residenciales y terciarias modernas. La sensibilidad nominal de 30mA lo hace apto como protección adicional frente a contactos directos según el Reglamento Electrotécnico de Baja Tensión.
El dispositivo se monta sobre carril DIN de 35mm conforme a EN 60175. Admite conexión tanto por la parte superior como por la inferior, y es compatible con cable, barra colectora de tipo pasador (pin-type busbar) y barra tipo U. La sección de conexión máxima es de 35mm² (AWG 18/1) tanto en bornes superiores como inferiores, con un par de apriete de 2,5Nm. Para la corriente nominal de 50–63A se recomienda sección de conductor de 16mm², y de 25mm² para el rango 63–80A.
| Gama | Interruptor diferencial |
|---|---|
| Montaje | Carril DIN 35mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35mm² AWG 18/1 |
| Sección conexión inferior | 35mm² AWG 18/1 |
| Torque | 2,5Nm |
| Sección conductor recomendada (50–63A) | 16mm² |
| Sección conductor recomendada (63–80A) | 25mm² |
| Dimensiones (An × Al × Fo) | 35,9 × 81,7 × 74,0mm |
| Tipo de fuga | Electromagnética |
| Corriente nominal de entrada | 63A |
| Tipo de disparo | A |
| Número de polos | 2P (Monofásico) |
| Tensión nominal | 240V |
| Tensión de aislamiento | 500V |
| Frecuencia nominal | 50/60Hz |
| Capacidad de salto nominal | 6000A |
| Fusible de protección cortocircuitos | 6000A |
| Tensión pico | 6000V |
| Sensibilidad nominal | 30mA |
| Corriente máxima interrumpible | 630A |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | -5 – 40°C |
| Temperatura de almacenamiento | -25 – 70°C |
