Interruptor seccionador y aislador manual de 3 polos para instalaciones trifásicas con corriente nominal de 40 A y tensión nominal de 400 V. Montaje en carril DIN de 35 mm. Sección de cable admitida hasta 25 mm². Grado de protección IP20, grado de polución 2. Vida eléctrica de 4.000 operaciones y mecánica de 10.000 ciclos. Cumple IEC/EN 60947-3. Dimensiones: 54 × 81 × 78,5 mm.

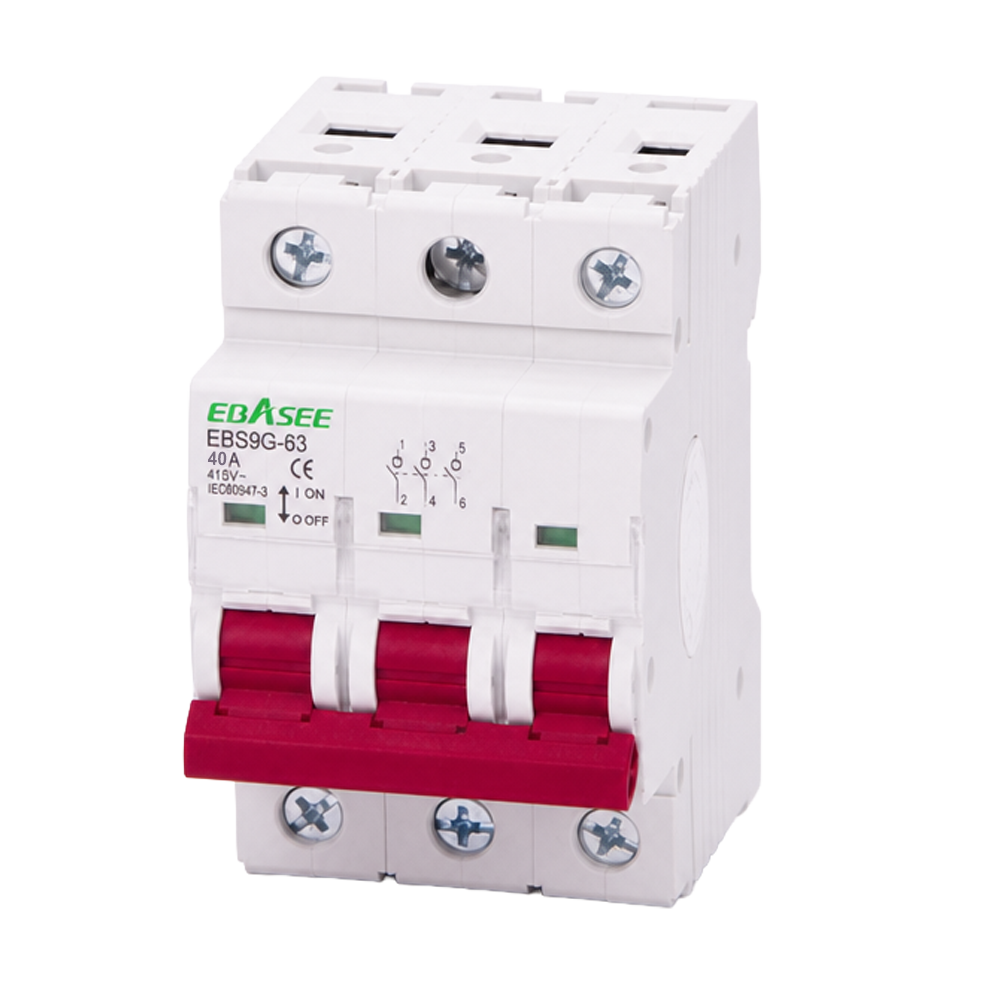

El EBS9G-3P-40A de Shanghai Ebasee Electric es un interruptor seccionador y aislador manual de 3 polos diseñado para instalaciones trifásicas. Proporciona un punto de corte claramente definido que facilita las operaciones de mantenimiento, intervención y aislamiento de circuitos, sin incorporar protección automática frente a sobreintensidades.
Este seccionador está concebido exclusivamente para el aislamiento y la maniobra manual de circuitos de corriente alterna en instalaciones trifásicas. Al no incluir elementos de protección contra sobrecargas ni cortocircuitos, debe combinarse con magnetotérmicos o fusibles adecuados. Es idóneo para cuadros de distribución residenciales, comerciales e industriales donde se requiera un elemento de corte general o parcial independiente de las protecciones contra sobreintensidades, permitiendo intervenciones seguras sobre la instalación.
El dispositivo se acopla directamente sobre carril DIN simétrico de 35 mm conforme a EN 60175, con un formato modular de 54 mm de ancho que facilita su integración en cuadros eléctricos estándar. Sus bornes admiten conductores de hasta 25 mm². Cuenta con un grado de protección IP20, por lo que está concebido para su instalación dentro de envolventes o cuadros cerrados. La vida mecánica declarada es de 10.000 ciclos y la vida eléctrica de 4.000 operaciones, con rango de temperatura de operación de −5 °C a +40 °C.
| Gama | Seccionador / Aislador manual |
|---|---|
| Número de polos | 3P (Trifásico) |
| Corriente nominal | 40 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4.000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de test (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Grado de protección | IP20 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 54 × 81 × 78,5 mm |
| Vida eléctrica | 4.000 operaciones |
| Vida mecánica | 10.000 ciclos |
| Temperatura de operación | −5 °C a +40 °C |
| Normativa | IEC/EN 60947-3 |
