Seccionador-aislador manual trifásico de la serie EBS9G con corriente nominal de 32 A y tensión nominal de 400 V. Tres polos para instalaciones trifásicas, montaje en carril DIN de 35 mm (EN 60715), sección de cable hasta 25 mm². Tensión de aislamiento 500 V, tensión asignada de impulso 4.000 V, grado de protección IP20. Cumple IEC/EN 60947-3. Dimensiones: 54 × 81 × 78,5 mm.

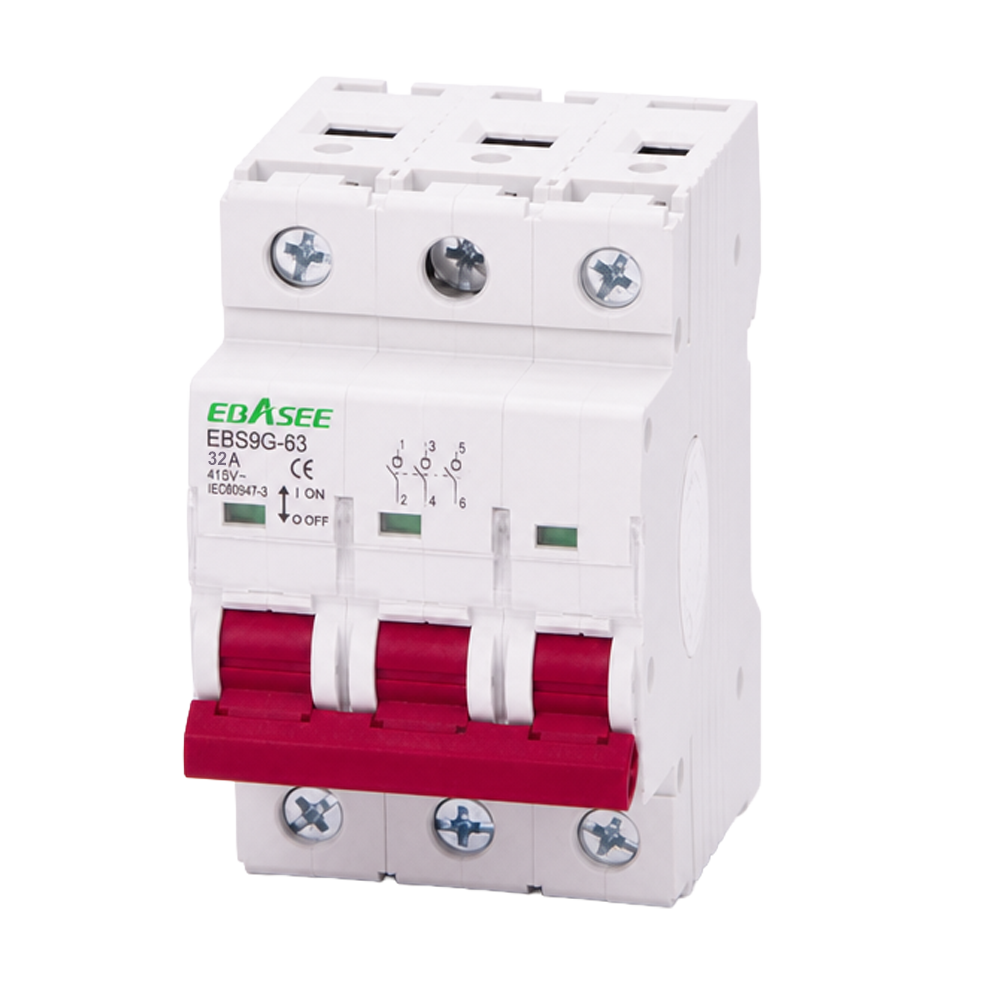

El Ebasee EBS9G-3P-32A es un interruptor-seccionador aislador manual de tres polos diseñado para realizar funciones de aislamiento y maniobra en circuitos de corriente alterna trifásica a 400 V. Su formato modular facilita la integración en cuadros eléctricos mediante montaje en carril DIN de 35 mm, proporcionando un punto de corte claramente definido para operaciones de mantenimiento y seccionamiento de circuitos.
El EBS9G-3P-32A actúa como elemento de aislamiento y maniobra manual independiente de las protecciones contra sobreintensidades. Su diseño modular permite integrarlo con facilidad en cuadros de distribución residenciales, comerciales e industriales, así como en circuitos de alimentación donde se requiera un punto de corte y seccionamiento controlado. La capacidad de maniobra bajo condiciones normales lo hace apto tanto para operaciones de mantenimiento como para el control rutinario de la instalación.
Con una corriente nominal de 32 A y tensión nominal de 400 V a 50/60 Hz, el dispositivo incorpora una tensión asignada de impulso de 4.000 V y soporta una tensión dieléctrica de ensayo de 2 kV durante 1 minuto. La corriente nominal de duración admisible es de 1 kA durante 1 segundo, y la tensión de aislamiento alcanza los 500 V. Admite cables de hasta 25 mm² de sección. En cuanto a la durabilidad, garantiza 4.000 operaciones de vida eléctrica y 10.000 ciclos de vida mecánica, con grado de polución 2 y grado de protección IP20.
| Marca | Shanghai Ebasee Electric |
|---|---|
| Modelo | EBS9G-3P-32A |
| Gama | Seccionador / Aislador manual |
| Número de polos | 3P (trifásico) |
| Corriente nominal | 32 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4.000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de test | 2 kV (1 min) |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Sección de cable | 25 mm² |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Vida eléctrica | 4.000 operaciones |
| Vida mecánica | 10.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | -5 a 40 °C |
| Normativa | IEC/EN 60947-3 |
| Dimensiones (An × Al × Fo) | 54 × 81 × 78,5 mm |
