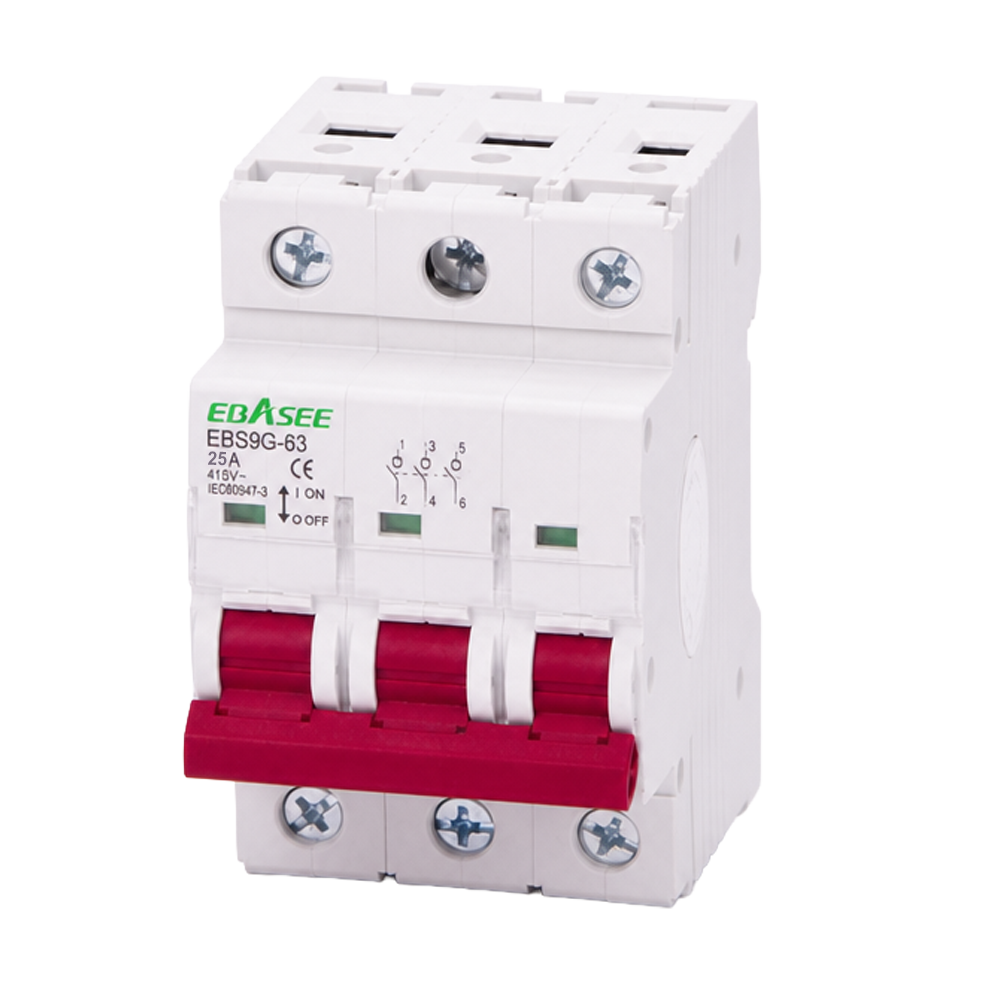

Interruptor seccionador-aislador manual de la serie EBS9G, 3 polos para instalaciones trifásicas, corriente nominal 25 A a 400 V / 50-60 Hz. Montaje en carril DIN de 35 mm (EN 60175), sección de cable hasta 25 mm², grado de protección IP20. Vida mecánica de 10 000 ciclos y vida eléctrica de 4 000 operaciones. Cumple IEC/EN 60947-3. Dimensiones: 54 × 81 × 78,5 mm.
El Ebasee EBS9G-3P-25A es un interruptor seccionador-aislador manual de 3 polos diseñado para realizar funciones de aislamiento y maniobra en circuitos de corriente alterna trifásica. Su formato modular facilita la integración en cuadros eléctricos sobre carril DIN de 35 mm, proporcionando un punto de corte claramente definido para operaciones de mantenimiento e intervención.
El EBS9G-3P-25A actúa como elemento independiente de seccionamiento y maniobra, separado de las protecciones contra sobreintensidades. Es adecuado para cuadros de distribución residenciales, comerciales e industriales donde se requiera un punto de corte definido para el aislamiento seguro del circuito durante labores de mantenimiento o intervención. Su capacidad de maniobra bajo condiciones normales de servicio lo hace apto como elemento de control y seccionamiento en instalaciones trifásicas a 400 V.
Con una corriente nominal de 25 A y una tensión nominal de 400 V, soporta una tensión asignada de impulso de 4 000 V y una tensión dieléctrica de ensayo de 2 kV durante 1 minuto. La tensión de aislamiento alcanza los 500 V y la corriente nominal de duración admisible es de 1 kA durante 1 segundo. El grado de polución de diseño es 2. En cuanto a la durabilidad, ofrece una vida eléctrica de 4 000 operaciones y una vida mecánica de 10 000 ciclos. El grado de protección IP20 lo hace apto para instalación en interior dentro de cuadros cerrados.
| Gama | Seccionador / Aislador manual |
|---|---|
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 54 × 81 × 78,5 mm |
| Número de polos | 3P (Trifásico) |
| Corriente nominal | 25 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4 000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de ensayo (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Vida eléctrica | 4 000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | -5 °C a 40 °C |
| Normativa | IEC/EN 60947-3 |
