Seccionador/aislador manual monofásico de la serie EBS9G con corriente nominal de 16 A y 1 polo. Montaje en carril DIN de 35 mm (EN 60175), sección de cable admitida hasta 25 mm², tensión nominal 240 V, tensión de aislamiento 500 V y grado de protección IP20. Cumple IEC/EN 60947-3. Vida mecánica de 10 000 ciclos y vida eléctrica de 4 000 operaciones. Temperatura de operación de -5 a 40 °C.

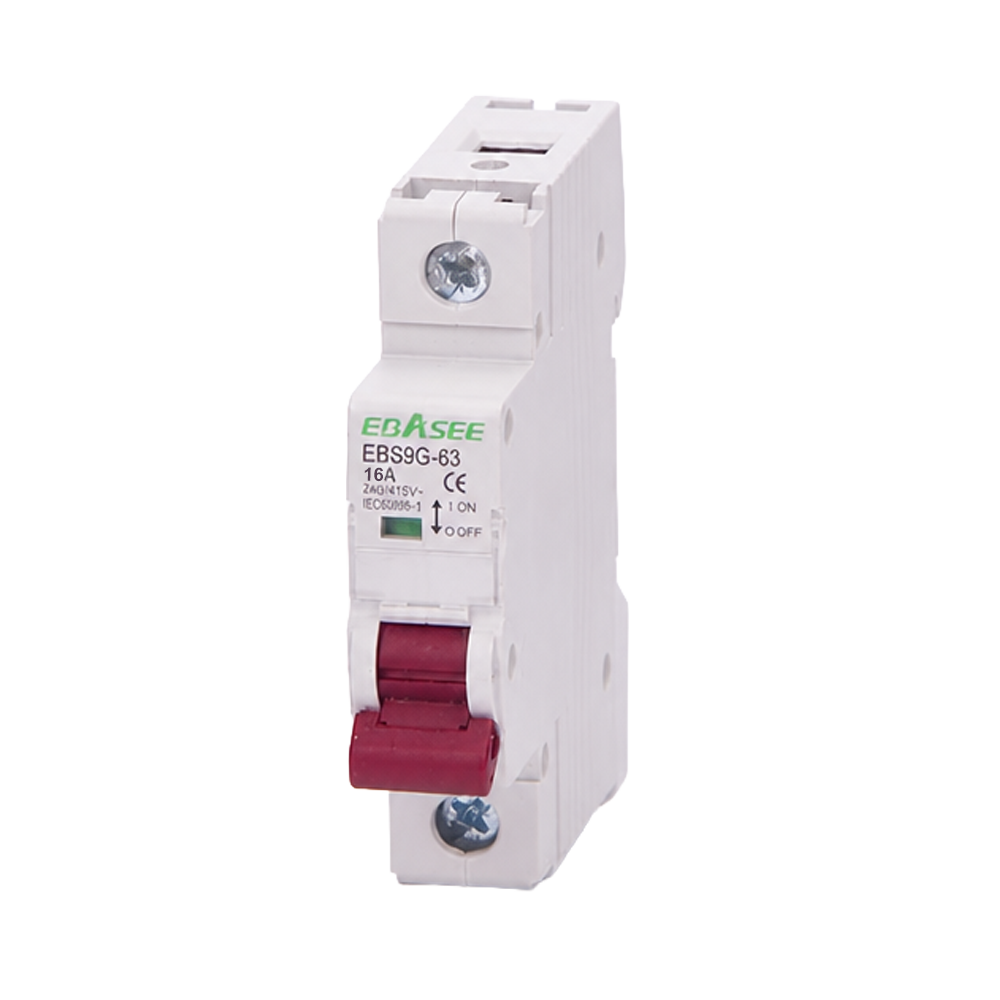

El Ebasee EBS9G-1P-16A es un interruptor seccionador/aislador manual de 1 polo diseñado para realizar funciones de aislamiento y maniobra en circuitos de corriente alterna monofásicos. Con una corriente nominal de 16 A y formato modular de 18 mm de anchura, se integra directamente en carril DIN de 35 mm dentro de cuadros eléctricos residenciales, comerciales e industriales.
El EBS9G-1P-16A actúa como elemento independiente de seccionamiento y corte, proporcionando un punto de aislamiento claramente definido para facilitar las operaciones de mantenimiento e intervención en la instalación. Al tratarse de un dispositivo específico de aislamiento, es complementario a las protecciones contra sobreintensidades: su misión es garantizar que el circuito quede sin tensión de forma segura durante los trabajos. Resulta especialmente indicado en circuitos de alimentación monofásicos donde se requiere un corte visible y maniobrable bajo condiciones normales de servicio.
El dispositivo trabaja a una tensión nominal de 240 V con frecuencia admitida de 50/60 Hz. Su tensión de aislamiento es de 500 V y soporta una tensión asignada de impulso de 4 000 V. La tensión dieléctrica de ensayo (1 min) alcanza los 2 kV. La corriente nominal de duración admisible es de 1 kA durante 1 segundo, lo que garantiza la integridad del aparato frente a corrientes de corta duración. El grado de polución de diseño es 2, conforme a IEC/EN 60947-3.
El EBS9G-1P-16A ofrece una vida mecánica de 10 000 ciclos y una vida eléctrica de 4 000 operaciones, asegurando una larga fiabilidad en servicio. El grado de protección IP20 lo hace apto para instalación en cuadros cerrados. La temperatura de operación se sitúa entre -5 °C y 40 °C. Admite conductores de hasta 25 mm² de sección, facilitando su conexión en instalaciones de distribución. Sus dimensiones de 18 mm (anchura) × 81 mm (altura) × 78,5 mm (fondo) permiten un aprovechamiento eficiente del espacio en el carril DIN.
| Gama | Seccionador / Aislador manual |
|---|---|
| Número de polos | 1P (Monofásico) |
| Corriente nominal | 16 A |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión de aislamiento | 500 V |
| Tensión asignada de impulso | 4 000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de test (1 min) | 2 kV |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 18 × 81 × 78,5 mm |
| Grado de protección | IP20 |
| Vida eléctrica | 4 000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Temperatura de operación | -5 – 40 °C |
| Normativa | IEC/EN 60947-3 |
