Interruptor diferencial tetrapolar (4P) de la gama EBS2L para instalaciones trifásicas. Corriente nominal 63 A, sensibilidad 30 mA, tipo de disparo A (corrientes alternas y pulsantes). Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de salto nominal 6000 A, corriente máxima interrumpible 630 A. Montaje en carril DIN 35 mm (EN 60175), conexión superior/inferior, grado de protección IP20. Dimensiones: 72,0 × 81,7 × 74,0 mm.

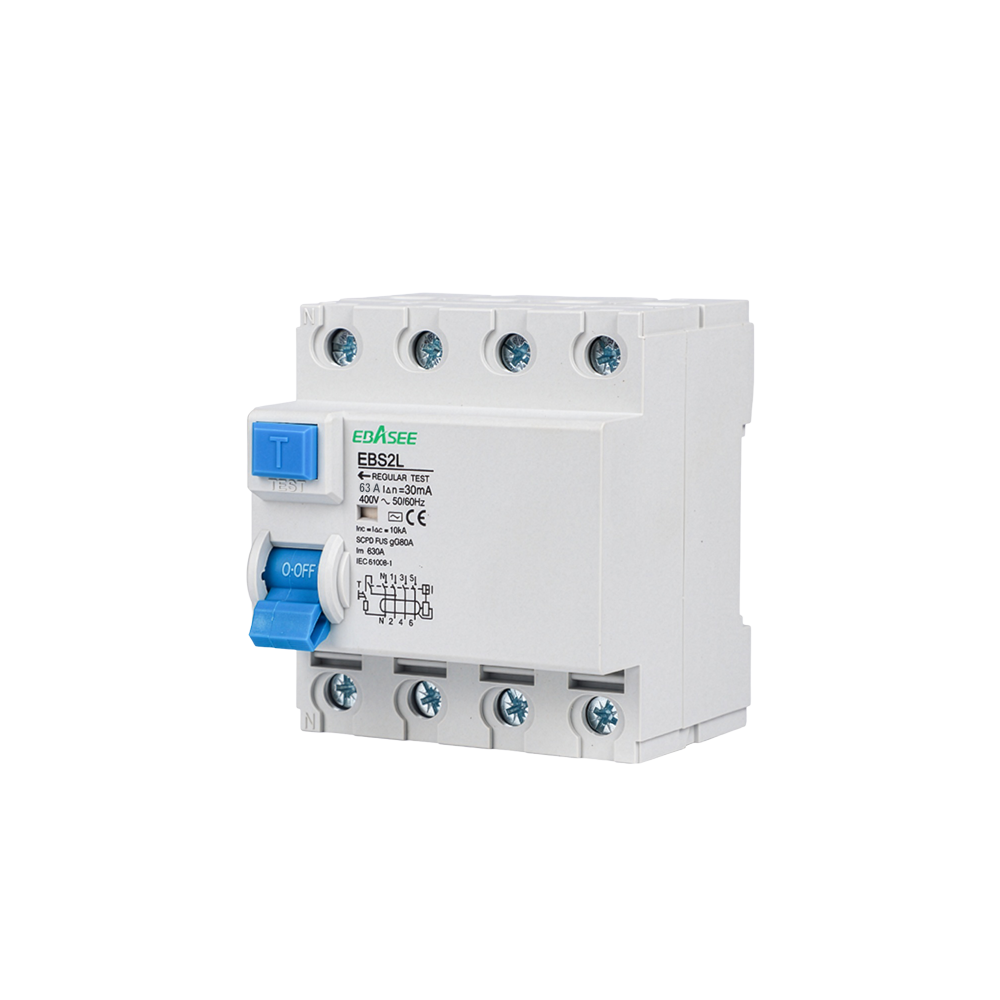

El Ebasee EBS2L-63A-4P es un interruptor diferencial modular de cuatro polos diseñado para proteger circuitos trifásicos de baja tensión frente a corrientes de fuga a tierra. Con una corriente nominal de 63 A y una sensibilidad de 30 mA, el dispositivo detecta y corta de forma inmediata cualquier fuga peligrosa, reduciendo el riesgo de descarga eléctrica e incendio en cuadros de distribución residenciales, comerciales e industriales.
No hay ficha técnica oficial en PDF disponible para este producto.
El tipo de disparo A permite al EBS2L-63A-4P actuar tanto ante corrientes de fuga alternas sinusoidales como ante corrientes de fuga pulsantes continuas, habituales en cargas con electrónica de potencia (variadores de frecuencia, cargadores, equipos de climatización trifásicos). La detección es de tipo electromagnético, sin necesidad de tensión auxiliar para el disparo. La sensibilidad nominal de 30 mA lo convierte en un diferencial de alta sensibilidad, apto para la protección de personas frente a contactos directos e indirectos conforme a los criterios de la normativa de baja tensión.
Con una tensión nominal de 415 V y una tensión de aislamiento de 500 V, el dispositivo cubre redes trifásicas estándar europeas. La capacidad de salto nominal alcanza los 6000 A, valor que coincide con el fusible de protección contra cortocircuitos recomendado. La corriente máxima interrumpible es de 630 A y la tensión pico soportada es de 6000 V. La frecuencia de trabajo admite tanto 50 Hz como 60 Hz, lo que amplía su campo de aplicación.
El EBS2L-63A-4P se instala mediante acoplamiento a presión sobre carril DIN simétrico de 35 mm conforme a EN 60175. Admite conexión de alimentación y carga indistintamente por la parte superior o inferior. Los terminales son compatibles con cable rígido o flexible, barra colectora tipo pin (pin-type busbar) y barra tipo U. La sección de conexión en ambos bornes es de 35 mm² AWG 18/1. El par de apriete recomendado es de 2,5 Nm. Para la corriente nominal de 50-63 A se recomienda conductor de 16 mm², y de 25 mm² para rangos de 63-80 A.
La vida útil mecánica es de 8000 ciclos de maniobra y la vida eléctrica de 4000 operaciones bajo carga nominal. El grado de protección IP20 y el grado de polución 2 lo destinan a instalaciones en el interior de envolventes o cuadros eléctricos. La temperatura de operación oscila entre −5 °C y +40 °C, con un rango de almacenamiento de −25 °C a +70 °C.
| Gama | Interruptor diferencial EBS2L |
|---|---|
| Número de polos | 4P (Trifásico) |
| Corriente nominal de entrada | 63 A |
| Sensibilidad nominal | 30 mA |
| Tipo de disparo | A |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Fusible de protección cortocircuitos | 6000 A |
| Tensión pico | 6000 V |
| Corriente máxima interrumpible | 630 A |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora pin-type busbar / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35 mm² AWG 18/1 |
| Sección conexión inferior | 35 mm² AWG 18/1 |
| Torque de apriete | 2,5 Nm |
| Sección conductor recomendada (50-63 A) | 16 mm² |
| Sección conductor recomendada (63-80 A) | 25 mm² |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 72,0 × 81,7 × 74,0 mm |
