Interruptor diferencial modular de 4 polos (3P+N) para instalaciones trifásicas, con corriente nominal de 40 A y sensibilidad de 300 mA. Tipo de disparo AC (corrientes de fuga alternas sinusoidales), tecnología de fuga electromagnética. Montaje en carril DIN de 35 mm (EN 60175), conexión superior e inferior, terminales para cable, barra tipo pin y barra tipo U. Grado de protección IP20, cumple IEC/EN 61008-1. Dimensiones: 72,0 × 81,7 × 74,0 mm.

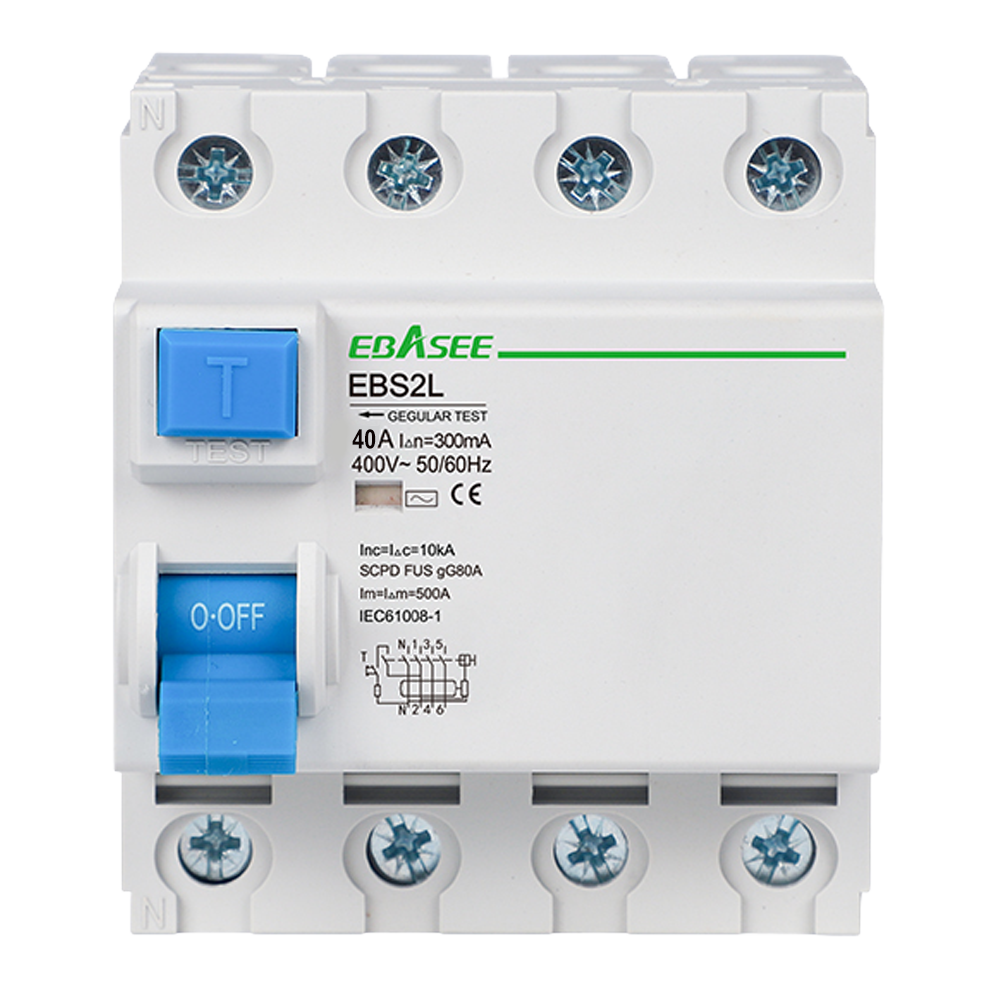

El Ebasee EBS2L-40A-3P+N-300mA-AC es un interruptor diferencial modular de 4 polos (3P+N) diseñado para detectar corrientes de fuga a tierra en instalaciones trifásicas y desconectar el circuito cuando dichas corrientes superan la sensibilidad nominal de 300 mA. Su tecnología de disparo electromagnética y su construcción compacta lo hacen apto para cuadros eléctricos residenciales, comerciales e industriales.
Este dispositivo no incorpora protección magnetotérmica integrada; debe complementarse con interruptores automáticos o fusibles para la protección frente a sobreintensidades y cortocircuitos.
El diferencial trabaja a una tensión nominal de 240 V con una tensión de aislamiento de 500 V y acepta frecuencias de 50/60 Hz. Su corriente nominal de entrada es de 40 A y la sensibilidad diferencial de disparo está fijada en 300 mA, umbral habitual en cuadros generales de distribución para protección frente a contactos indirectos y frente al riesgo de incendio por fallos de aislamiento. La capacidad de salto nominal alcanza los 6.000 A, la tensión pico soportada es de 6.000 V y la corriente máxima interrumpible es de 500 A. El tipo de disparo AC garantiza la detección de corrientes de fuga alternas sinusoidales puras.
El aparato se fija mediante acoplamiento a presión sobre carril DIN simétrico de 35 mm conforme a EN 60175. Admite tres tipos de terminal: cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La conexión puede realizarse indistintamente por la parte superior o inferior, con una sección de conexión de 35 mm² (AWG 18/1) en ambos extremos. La sección de conductor recomendada para la corriente nominal de 32 a 50 A es de 10 mm². El par de apriete de los bornes es de 2,5 Nm.
El EBS2L-40A-3P+N-300mA-AC ofrece una vida eléctrica de 4.000 operaciones bajo carga nominal y una vida mecánica de 8.000 ciclos de maniobra. El grado de polución es 2. La temperatura de operación va de −5 °C a +40 °C, mientras que el rango de almacenamiento se extiende de −25 °C a +70 °C. El grado de protección IP20 indica que el dispositivo está concebido para instalación en el interior de cuadros eléctricos cerrados.
| Gama | Interruptor diferencial |
|---|---|
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora pin-type busbar / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35 mm² AWG 18/1 |
| Sección conexión inferior | 35 mm² AWG 18/1 |
| Torque de apriete | 2,5 Nm |
| Sección conductor recomendada | 10 mm² (corriente nominal 32–50 A) |
| Tipo de fuga | Electromagnética |
| Corriente nominal de entrada | 40 A |
| Tipo de disparo | AC |
| Número de polos | 4P (3P+N, trifásico) |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6.000 A |
| Fusible de protección cortocircuitos | 6.000 A |
| Tensión pico | 6.000 V |
| Sensibilidad nominal | 300 mA |
| Corriente máxima interrumpible | 500 A |
| Grado de polución | 2 |
| Vida eléctrica | 4.000 operaciones |
| Vida mecánica | 8.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Dimensiones (An × Al × Fo) | 72,0 × 81,7 × 74,0 mm |
| Normativa | IEC/EN 61008-1 |
