Interruptor diferencial (RCCB) monofásico de 2 polos y 40 A de corriente nominal, con sensibilidad de 30 mA y disparo tipo A (corrientes alternas y pulsantes continuas). Detección de fuga electromagnética, tensión nominal 240 V, aislamiento 500 V, capacidad de salto 6000 A. Montaje en carril DIN de 35 mm. IP20. Dimensiones: 35,9 × 81,7 × 74,0 mm.

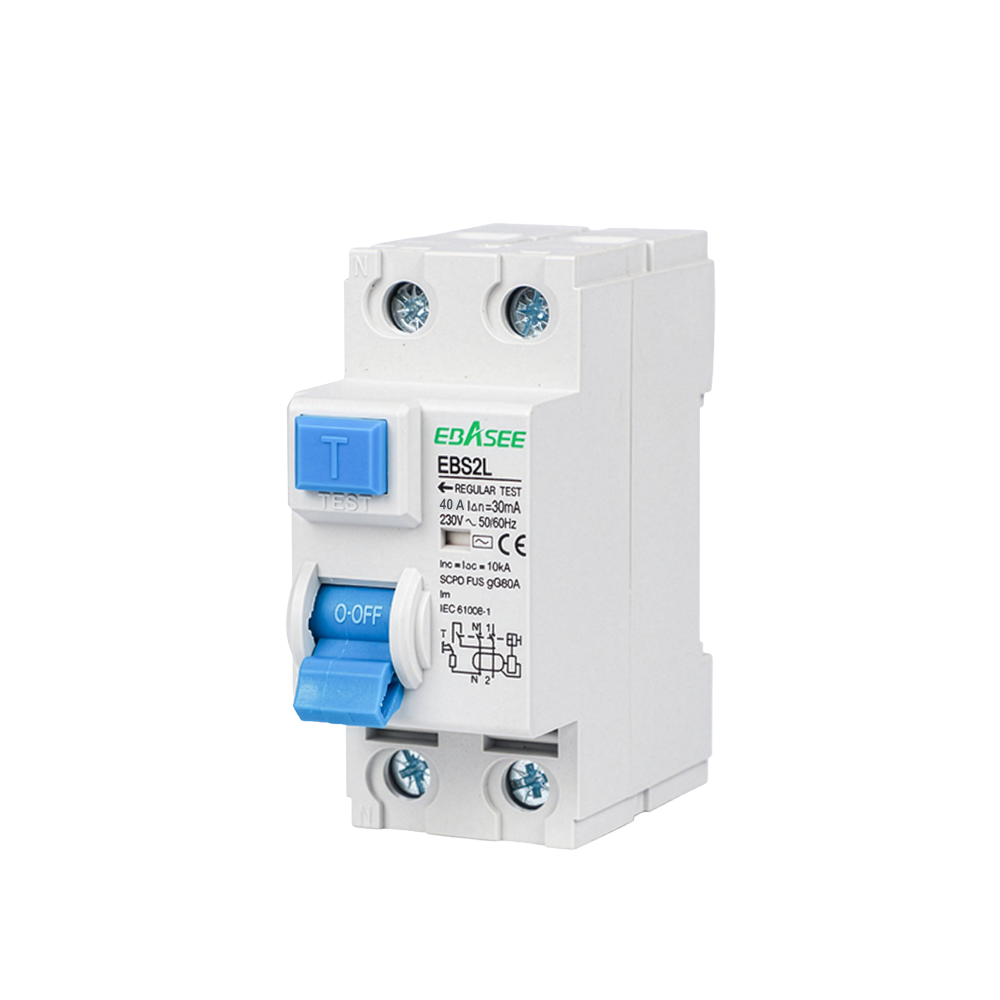

El Ebasee EBS2L-40A-2P es un interruptor diferencial modular (RCCB) de 2 polos diseñado para instalaciones monofásicas de baja tensión. Con 40 A de corriente nominal, sensibilidad de 30 mA y disparo tipo A, detecta y corta con rapidez cualquier corriente de fuga a tierra, ya sea alterna sinusoidal o pulsante continua, protegiendo a las personas frente a contactos indirectos y reduciendo el riesgo de incendio por fallos de aislamiento.
Sin PDF de fabricante disponible para descarga directa. Los datos técnicos proceden de la especificación publicada por el distribuidor oficial.
El dispositivo opera a una tensión nominal de 240 V y una tensión de aislamiento de 500 V, con frecuencia nominal de 50/60 Hz. La detección de fuga es de tipo electromagnética, lo que garantiza el disparo incluso sin tensión de red. La capacidad de salto nominal es de 6000 A, la corriente máxima interrumpible alcanza los 630 A y la tensión pico soportada es de 6000 V. El fusible de protección contra cortocircuitos recomendado es también de 6000 A. El grado de polución admitido es 2.
El EBS2L-40A-2P se instala mediante encaje rápido en carril DIN simétrico de 35 mm conforme a EN 60715. Los terminales admiten cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U. La sección máxima de conexión es de 35 mm² (AWG 18/1) tanto en la entrada superior como en la inferior. La conexión puede realizarse indistintamente por la parte superior o la inferior. El par de apriete recomendado es de 2,5 Nm. Para corrientes nominales de entre 42 y 50 A se recomienda una sección de conductor de 10 mm².
| Corriente nominal | 40 A |
|---|---|
| Número de polos | 2P (monofásico) |
| Sensibilidad nominal | 30 mA |
| Tipo de disparo | A |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Fusible de protección cortocircuitos | 6000 A |
| Tensión pico | 6000 V |
| Corriente máxima interrumpible | 630 A |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 a +40 °C |
| Temperatura de almacenamiento | −25 a +70 °C |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Tipo de terminal | Cable / Barra colectora pin-type / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior/inferior | 35 mm² — AWG 18/1 |
| Par de apriete | 2,5 Nm |
| Sección conductor recomendada | 10 mm² (para In 42–50 A) |
| Dimensiones (An × Al × Fo) | 35,9 × 81,7 × 74,0 mm |
