Interruptor diferencial electromagnético de 4 polos (3P+N) para instalaciones trifásicas, con corriente nominal de 25A y sensibilidad de 300mA. Tipo de disparo A. Montaje en carril DIN de 35mm. Tensión nominal 240V, aislamiento hasta 500V. Capacidad de cortocircuito 6000A. Grado de protección IP20. Cumple IEC/EN 61008-1.

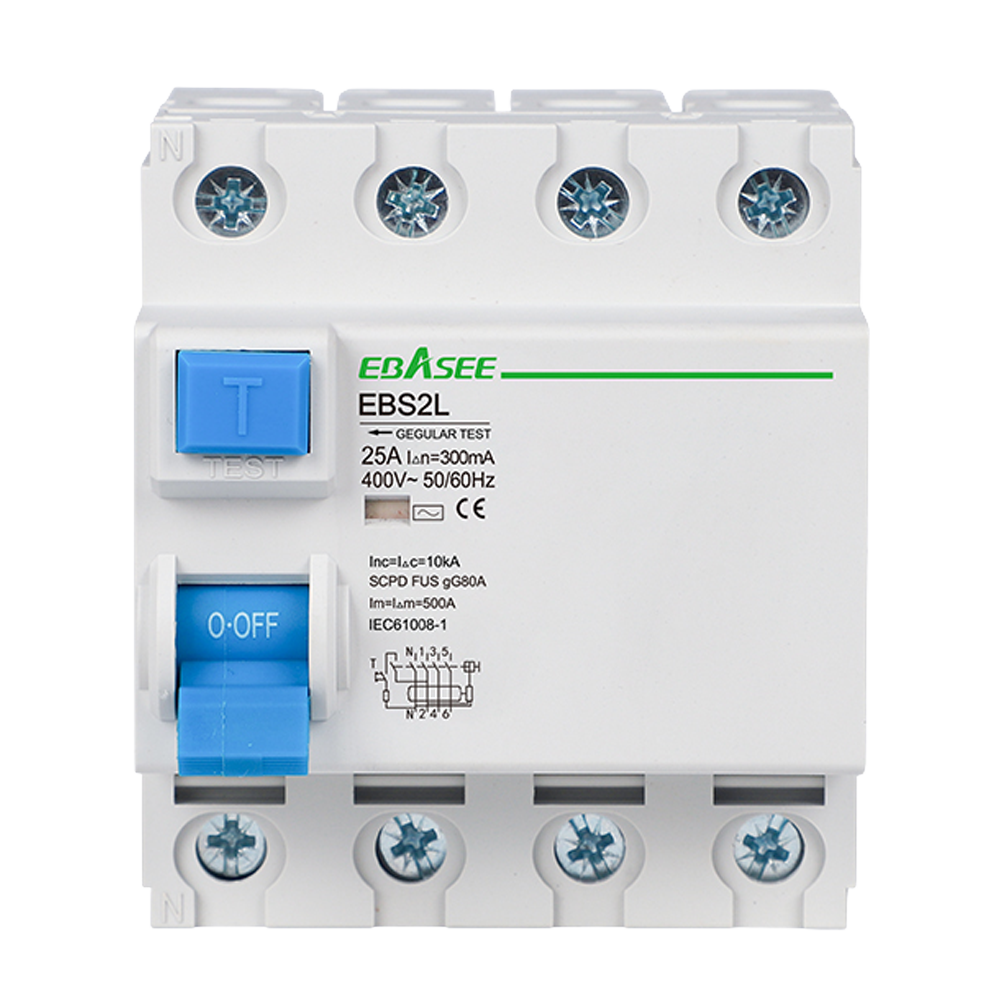

El Ebasee EBS2L-25A-3P+N-300mA-A es un interruptor diferencial de 4 polos (3P+N) diseñado para instalaciones trifásicas. Con una corriente nominal de 25A y una sensibilidad de 300mA, incorpora tecnología de disparo electromagnético tipo A, lo que garantiza su funcionamiento con independencia de la tensión de red. Cumple la norma IEC/EN 61008-1 y se instala en carril DIN de 35mm.
Aviso: no existe ficha técnica oficial en PDF disponible para este producto. Los datos se basan exclusivamente en la información publicada por el distribuidor oficial.
El EBS2L emplea un principio de fuga electromagnético, lo que le confiere funcionamiento independiente de la tensión de alimentación. El tipo de disparo A lo hace apto para detectar corrientes de fuga alternas senoidales y corrientes pulsantes de onda semiseno, cubriéndose así los requisitos de protección en circuitos con cargas electrónicas, variadores de frecuencia o equipos con fuente conmutada. La corriente máxima interrumpible alcanza los 500A y la capacidad de cortocircuito nominal es de 6000A, con una tensión pico soportada de 6000V.
El dispositivo se monta sobre carril DIN de 35mm según EN 60715. Admite tres tipos de terminal: cable, barra colectora (pin-type busbar) y barra tipo U. La conexión puede realizarse tanto por la parte superior como por la inferior, con una sección admisible de 35mm² (AWG 18/1) en ambos lados y un par de apriete de 2,5Nm. La sección de conductor recomendada para la corriente nominal de 25-32A es de 4mm².
| Campo | Valor |
|---|---|
| Gama | Interruptor diferencial |
| Número de polos | 4P (3P+N, trifásico) |
| Corriente nominal | 25A |
| Corriente nominal de entrada | 40A |
| Sensibilidad nominal | 300mA |
| Tipo de disparo | A |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240V |
| Tensión de aislamiento | 500V |
| Frecuencia nominal | 50/60Hz |
| Capacidad de cortocircuito nominal | 6000A |
| Fusible de protección cortocircuitos | 6000A |
| Tensión pico | 6000V |
| Corriente máxima interrumpible | 500A |
| Montaje | Carril DIN 35mm (EN 60715) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior | 35mm² AWG 18/1 |
| Sección conexión inferior | 35mm² AWG 18/1 |
| Sección conductor recomendada | 4mm² (para 25-32A) |
| Par de apriete | 2,5Nm |
| Dimensiones (An × Al × Fo) | 72,0 × 81,7 × 74,0mm |
| Grado de protección | IP20 |
| Grado de polución | 2 |
| Temperatura de operación | -5 a 40°C |
| Temperatura de almacenamiento | -25 a 70°C |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Norma aplicable | IEC/EN 61008-1 |
