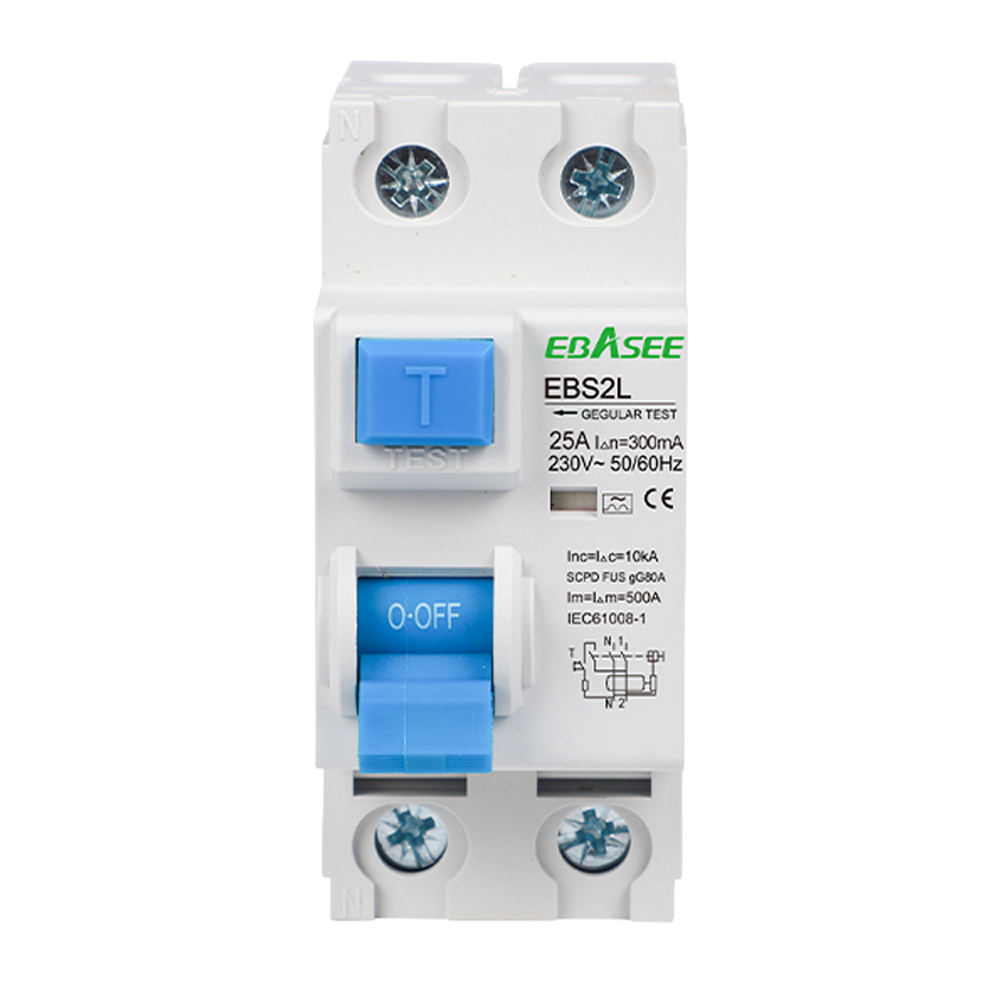

Interruptor diferencial modular (RCCB) de la serie EBS2L de Shanghai Ebasee Electric. Corriente nominal 25 A, configuración 2P (1P+N) monofásico, sensibilidad 300 mA y tipo de disparo A (corrientes alternas sinusoidales y pulsantes continuas). Tecnología electromagnética. Montaje en carril DIN 35 mm (EN 60175). Tensión nominal 240 V, tensión de aislamiento 500 V, capacidad de salto 6000 A. IP20. Cumple IEC/EN 61008-1.
El EBS2L-25A-1P+N-300mA-A de Shanghai Ebasee Electric es un interruptor diferencial modular (RCCB) de construcción electromagnética, diseñado para detectar corrientes de fuga a tierra y desconectar el circuito cuando estas superan la sensibilidad configurada de 300 mA. Con configuración 2P (1P+N) y corriente nominal de 25 A, está orientado a instalaciones monofásicas residenciales, comerciales e industriales integradas en cuadros eléctricos sobre carril DIN.
El tipo de disparo A detecta tanto corrientes de fuga alternas sinusoidales como corrientes pulsantes continuas, lo que lo hace especialmente adecuado para circuitos que alimentan equipos electrónicos modernos (variadores de frecuencia, cargadores, electrodomésticos de clase II, etc.). A diferencia del tipo AC, el tipo A ofrece una cobertura más amplia frente a formas de onda no puramente sinusoidales. La sensibilidad de 300 mA es el umbral habitual en cabeceras de cuadro general para protección contra contactos indirectos y prevención de incendios por fallos de aislamiento.
El dispositivo se monta sobre carril DIN simétrico de 35 mm conforme a EN 60175. Los terminales admiten cable flexible o rígido, barra colectora tipo pin (pin-type busbar) y barra tipo U, con una sección de conexión de 35 mm² (AWG 18/1) tanto en bornes superiores como inferiores. La conexión puede realizarse indistintamente por la parte superior o inferior. El par de apriete recomendado es de 2,5 Nm. La sección de conductor recomendada para la corriente nominal de 20-25 A es de 5 mm².
| Gama | Interruptor diferencial |
|---|---|
| Corriente nominal de entrada | 25 A |
| Número de polos | 2P (1P+N, monofásico) |
| Sensibilidad nominal | 300 mA |
| Tipo de disparo | A |
| Tipo de fuga | Electromagnética |
| Tensión nominal | 240 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Fusible de protección cortocircuitos | 6000 A |
| Tensión pico | 6000 V |
| Corriente máxima interrumpible | 500 A |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora pin-type / Barra tipo U |
| Conexión | Superior / inferior |
| Sección conexión superior e inferior | 35 mm² AWG 18/1 |
| Par de apriete | 2,5 Nm |
| Sección conductor recomendada | 5 mm² (para 20-25 A) |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 8000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | -5 a 40 °C |
| Temperatura de almacenamiento | -25 a 70 °C |
| Dimensiones (An × Al × Fo) | 35,9 × 81,7 × 74,0 mm |
| Normativa | IEC/EN 61008-1 |
