Seccionador/conmutador manual de la serie BX9G, 2 polos para instalaciones monofásicas, corriente nominal 16 A, tensión nominal 240 V, frecuencia 50/60 Hz, contacto 1-0-2. Montaje en carril DIN 35 mm (EN 60175), sección de cable hasta 16 mm², grado de protección IP20. Vida eléctrica de 1500 operaciones y vida mecánica de 8500 ciclos. Cumple IEC/EN 60947-3. Dimensiones: 35,6 × 96,7 × 75,9 mm.

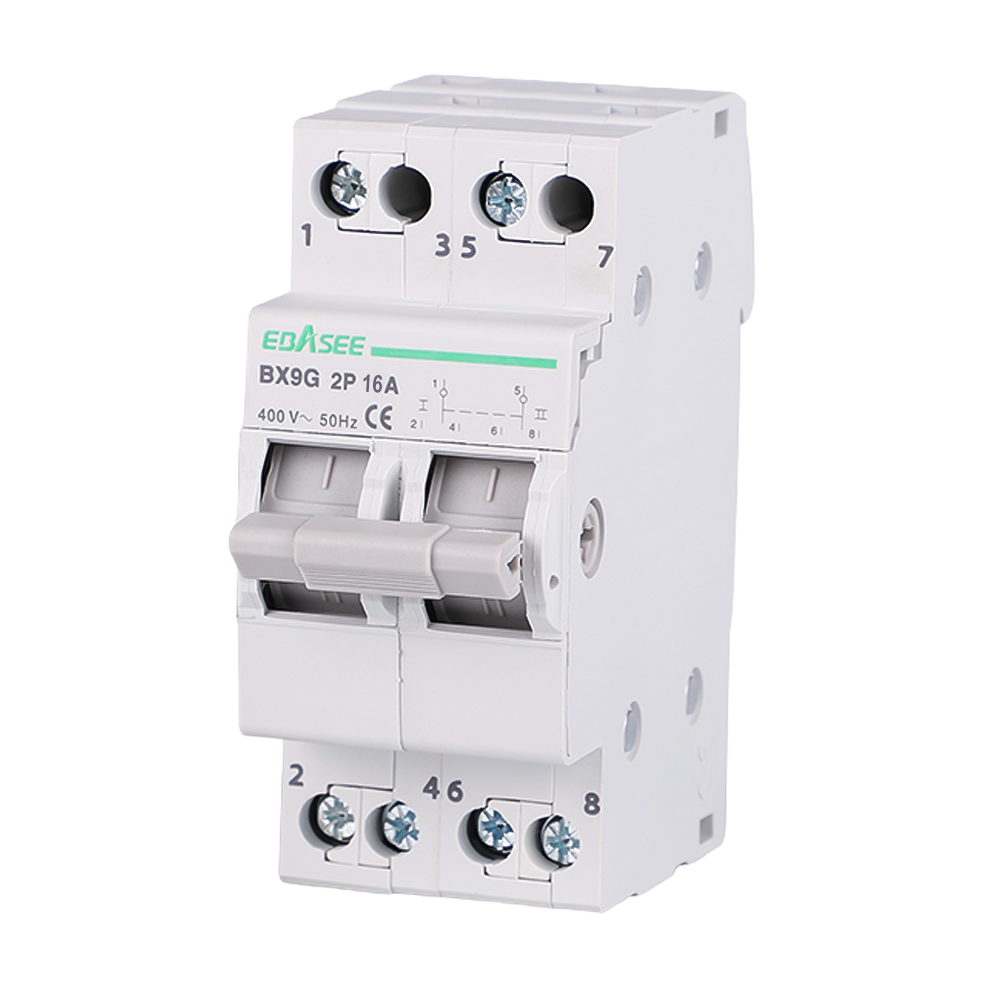

El BX9G-63-2P-16A es un interruptor-seccionador modular de 2 polos para instalaciones monofásicas, diseñado para realizar funciones de corte, aislamiento y maniobra de circuitos eléctricos en corriente alterna. Su palanca de accionamiento manual proporciona un corte visible de la alimentación, esencial en trabajos de mantenimiento.
El BX9G-63-2P-16A permite cambiar o aislar de forma segura cualquier circuito monofásico gracias a su contacto 1-0-2, que posibilita tanto el corte total (posición 0) como la conmutación entre dos fuentes o circuitos (posiciones 1 y 2). Es una solución adecuada para cuadros eléctricos residenciales, comerciales e industriales donde se requiera un punto de corte y aislamiento accesible y claramente identificable.
El dispositivo se instala sobre carril DIN de 35 mm conforme a EN 60175, lo que facilita su integración en cuadros de distribución estándar. Admite conductores de hasta 16 mm² de sección. Sus dimensiones compactas de 35,6 mm de ancho permiten optimizar el espacio disponible en el cuadro.
| Gama | Seccionador / Conmutador manual |
|---|---|
| Número de polos | 2P (Monofásico) |
| Corriente nominal | 16 A |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50/60 Hz |
| Contacto | 1-0-2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 16 mm² |
| Dimensiones (An × Al × Fo) | 35,6 × 96,7 × 75,9 mm |
| Vida eléctrica | 1500 operaciones |
| Vida mecánica | 8500 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | -5 °C a 40 °C |
| Normativa | IEC/EN 60947-3 |
