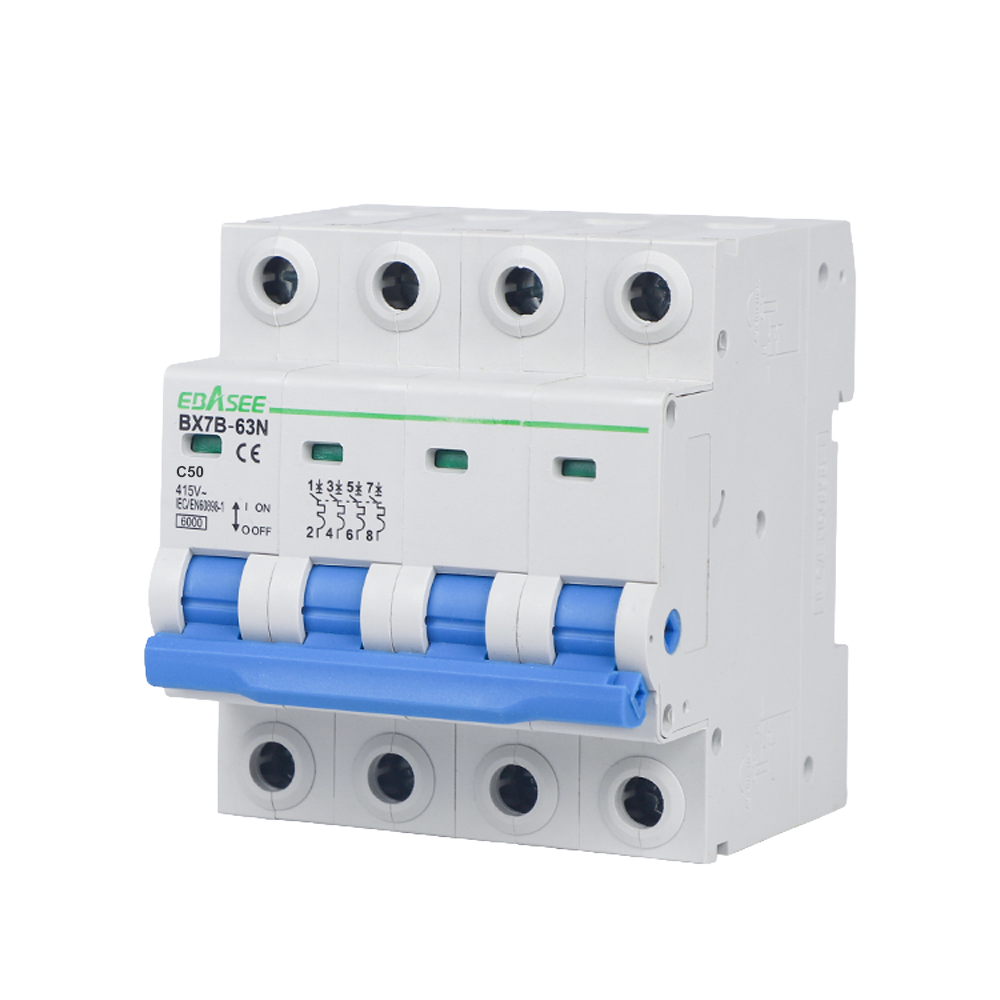

Shanghai Ebasee Electric BX7B-63N-50A-4P Interruptor Magnetotérmico 50A 4P Curva C 6kA

SKU: BX7B-63N-50A-4P

Interruptor magnetotérmico tetrapolar de la serie BX7B-63N con corriente nominal de 50 A, tensión nominal 415 V, poder de corte 6000 A y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175). Bornes admiten cable o barra colectora pin-type hasta 25 mm² con par de apriete de 2 Nm. Grado de protección IP20, grado de polución 2. Cumple IEC/EN 60898-1. Dimensiones: 71,2 × 81,4 × 79,0 mm.

Oferta -35%
Ebasee Fuente carril DIN Magnetotérmico 4P 50A
€9.00 €5.87 +IVA
Ahorras: €3.13 ( -35% )
En stock

Interruptor magnetotérmico tetrapolar 50 A serie BX7B — protección trifásica con poder de corte 6 kA

El Shanghai Ebasee Electric BX7B-63N-50A-4P es un interruptor magnetotérmico modular de 4 polos diseñado para la protección de circuitos eléctricos trifásicos frente a sobrecargas y cortocircuitos. Con una corriente nominal de 50 A, curva de disparo tipo C y un poder de corte nominal de 6000 A a 415 V, es apto para cuadros de distribución en instalaciones residenciales, comerciales, terciarias e industriales. Su diseño modular para carril DIN de 35 mm facilita la integración junto a otros dispositivos de protección y maniobra.

Características eléctricas

La curva de disparo tipo C actúa ante cortocircuitos de entre 5 y 10 veces la intensidad nominal, lo que la hace adecuada para cargas con componentes inductivos moderados como motores pequeños, transformadores o equipos de iluminación con arranque elevado. La tensión nominal es de 415 V con una tensión de aislamiento de 500 V y tensión pico de 6000 V. La frecuencia nominal admitida es de 50/60 Hz. El grado de polución declarado es 2, lo que garantiza su uso en entornos interiores habituales.

Conexión y montaje

El magnetotérmico se instala en carril DIN simétrico de 35 mm conforme a EN 60175. Los bornes aceptan tanto cable flexible o rígido como barra colectora de tipo pin (pin-type busbar), con una sección máxima de conexión de 25 mm² (AWG 18/3) tanto en el borne superior como en el inferior. El par de apriete recomendado es de 2 Nm. La sección de conductor recomendada por el fabricante para la corriente nominal de 25–32 A es de 6 mm². La conexión puede realizarse por la parte superior o inferior del aparato.

Especificaciones técnicas

Gama Interruptor magnetotérmico BX7B
Modelo BX7B-63N-50A-4P
Corriente nominal 50 A
Número de polos 4P (Trifásico)
Tipo de curva C
Tensión nominal 415 V
Tensión de aislamiento 500 V
Tensión pico 6000 V
Frecuencia nominal 50/60 Hz
Poder de corte nominal 6000 A
Grado de polución 2
Montaje Carril DIN 35 mm (EN 60175)
Tipo de terminal Cable / Barra colectora (pin-type busbar)
Conexión Superior / inferior
Sección conexión superior 25 mm² AWG 18/3
Sección conexión inferior 25 mm² AWG 18/3
Torque de apriete 2 Nm
Sección conductor recomendada 6 mm² (para In 25–32 A)
Vida eléctrica 6000 operaciones
Vida mecánica 20 000 ciclos
Grado de protección IP20
Temperatura de referencia 30 °C
Temperatura de operación −5 a +40 °C
Temperatura de almacenamiento −25 a +70 °C
Dimensiones (An × Al × Fo) 71,2 × 81,4 × 79,0 mm
Normativa IEC/EN 60898-1
