Interruptor magnetotérmico trifásico 3P+N de 50 A con curva de disparo tipo C para montaje en carril DIN de 35 mm. Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de corte nominal 6000 A. Cumple norma IEC/EN 60898-1. Protege instalaciones trifásicas frente a sobrecargas y cortocircuitos. Grado de protección IP20. Dimensiones: 71,2 × 81,4 × 79,0 mm.

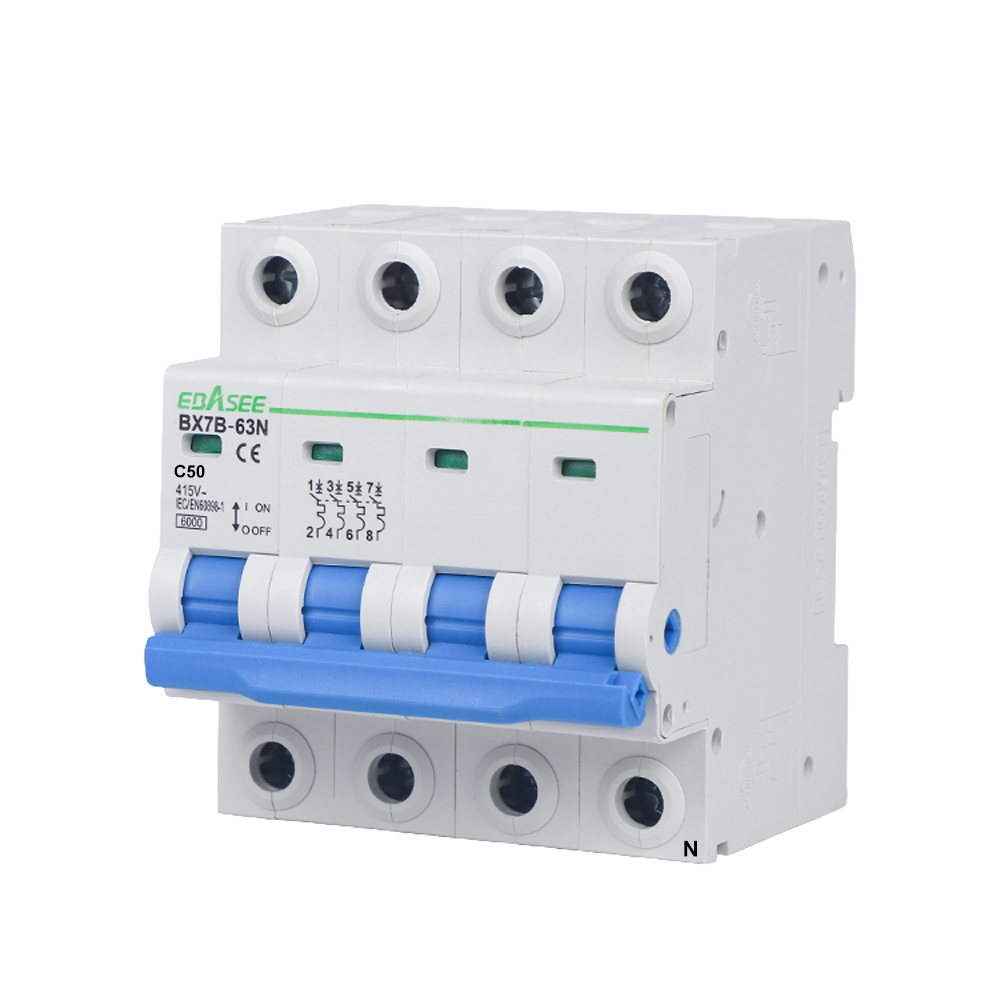

El Shanghai Ebasee Electric BX7B-63N-50A-3P+N es un interruptor magnetotérmico para instalaciones trifásicas que combina protección frente a sobrecargas y cortocircuitos en un único dispositivo de cuatro polos (3+N). Con una corriente nominal de 50 A y curva de disparo tipo C, está especialmente indicado para cargas inductivas y motores de arranque moderado en cuadros de distribución industriales, comerciales y terciarios.
La tensión nominal de trabajo es de 415 V con una tensión de aislamiento de 500 V y frecuencia nominal de 50/60 Hz. La capacidad de corte nominal asciende a 6000 A, siendo la tensión pico igualmente de 6000 V. El grado de polución soportado es el nivel 2, adecuado para entornos industriales y comerciales habituales. Todos estos parámetros cumplen los requisitos de la norma IEC/EN 60898-1.
El dispositivo se instala sobre carril DIN de 35 mm según EN 60175. Admite terminal de cable o barra colectora tipo pin (pin-type busbar), con conexión tanto por la parte superior como por la inferior. La sección máxima de conexión es de 25 mm² (AWG 18/3) tanto en bornes superiores como inferiores, con un par de apriete de 2 Nm. La sección de conductor recomendada para la corriente nominal de 25–32 A es de 6 mm².
La vida eléctrica garantizada es de 6000 operaciones y la vida mecánica de 20 000 ciclos. La temperatura de referencia es de 30 °C, con un rango de operación de −5 °C a 40 °C y de almacenamiento de −25 °C a 70 °C. El grado de protección IP20 lo hace apto para instalación en cuadros eléctricos cerrados.
| Corriente nominal | 50 A |
|---|---|
| Número de polos | 3+N (trifásico) |
| Curva de disparo | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora tipo pin |
| Conexión | Superior / inferior |
| Sección máx. de conexión | 25 mm² AWG 18/3 |
| Sección conductor recomendada | 6 mm² (25–32 A) |
| Torque de apriete | 2 Nm |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a 40 °C |
| Temperatura de almacenamiento | −25 °C a 70 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Normativa | IEC/EN 60898-1 |
