Interruptor magnetotérmico de la gama BX7B de Shanghai Ebasee Electric, 40 A de corriente nominal, configuración 3+N polos para instalaciones trifásicas, curva de disparo tipo C, montaje en carril DIN de 35 mm (EN 60715). Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de corte nominal 6000 A, grado de protección IP20. Cumple la norma IEC/EN 60898-1. Dimensiones: 71,2 × 81,4 × 79,0 mm.

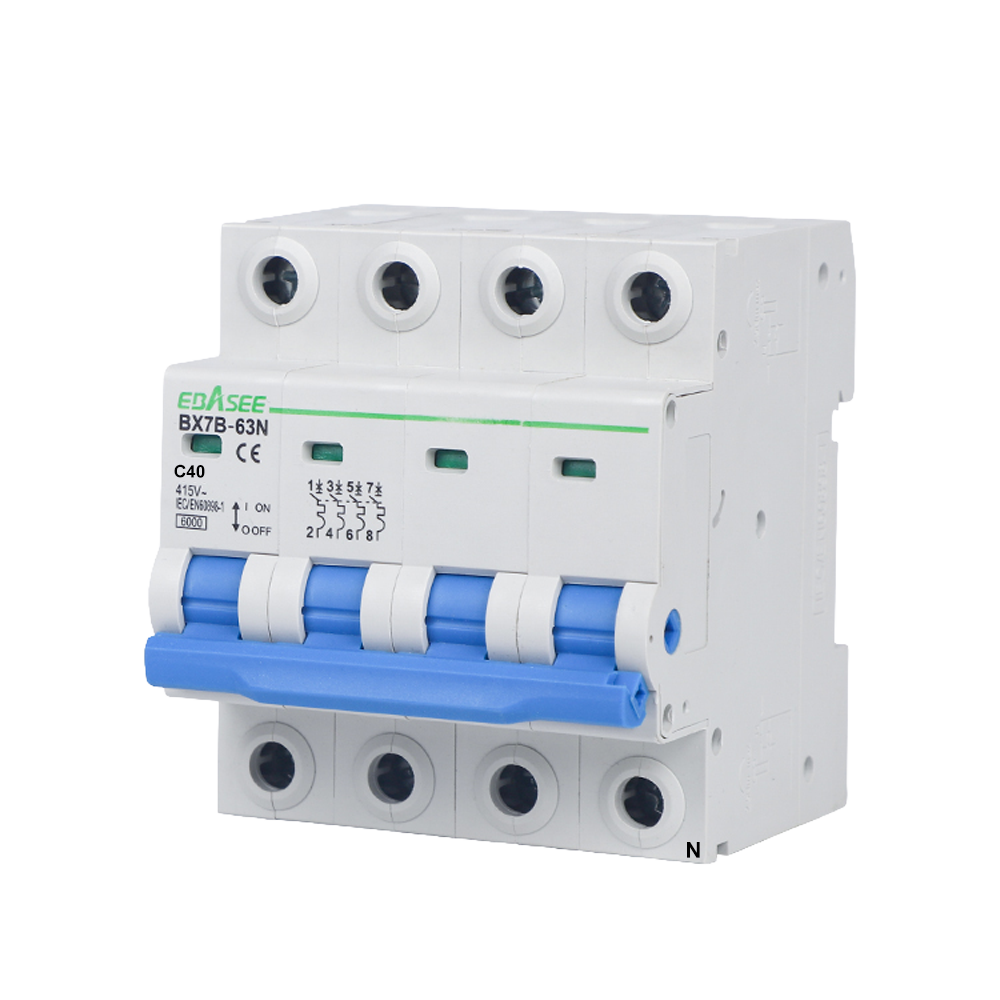

El BX7B-63N-40A-3P+N de Shanghai Ebasee Electric es un interruptor magnetotérmico modular de 40 A con configuración 3+N polos diseñado para proteger instalaciones trifásicas de baja tensión frente a sobrecargas y cortocircuitos. Se monta en carril DIN de 35 mm y cumple la norma IEC/EN 60898-1.
No existe ficha técnica oficial independiente disponible para este producto; los datos proceden de la información publicada por el fabricante.
El dispositivo opera a una tensión nominal de 415 V con una tensión de aislamiento de 500 V y frecuencia nominal de 50/60 Hz. La capacidad de corte nominal es de 6000 A (categoría N según la gama BX7B-63N), con una tensión de impulso soportada (Uimp) de 6000 V. La curva de disparo termomagnético tipo C lo hace adecuado para cargas con corrientes de arranque moderadas, como circuitos de distribución, iluminación y alimentación de equipos. El grado de polución de diseño es 2.
El interruptor admite terminales para cable o barra colectora de tipo pin (pin-type busbar), con conexión posible tanto por la parte superior como por la inferior. La sección máxima de conexión admitida es de 25 mm² (AWG 18/3) en ambos lados. El par de apriete recomendado es de 2 Nm. La sección de conductor recomendada para una corriente nominal de 25 a 32 A es de 6 mm². El fijado al carril DIN de 35 mm se realiza mediante dispositivo de enganche rápido conforme a EN 60715.
La vida eléctrica declarada es de 6000 operaciones y la vida mecánica de 20 000 ciclos. El grado de protección es IP20. La temperatura de referencia para el ajuste del elemento térmico es 30 °C, con rango de operación de −5 a +40 °C (con media diaria ≤ 35 °C) y rango de almacenamiento de −25 a +70 °C.
| Norma | IEC/EN 60898-1 |
|---|---|
| Corriente nominal (In) | 40 A |
| Número de polos | 3+N (trifásico) |
| Curva de disparo | C |
| Tensión nominal (Ue) | 415 V |
| Tensión de aislamiento (Ui) | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de corte nominal | 6000 A |
| Tensión de impulso soportada (Uimp) | 6000 V |
| Grado de polución | 2 |
| Tipo de terminal | Cable / Barra colectora tipo pin |
| Conexión | Superior e inferior |
| Sección conexión superior | 25 mm² — AWG 18/3 |
| Sección conexión inferior | 25 mm² — AWG 18/3 |
| Par de apriete | 2 Nm |
| Sección conductor recomendada | 6 mm² (para In de 25–32 A) |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 a +40 °C |
| Temperatura de almacenamiento | −25 a +70 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
