Módulo de control direccionable con 4 entradas monitorizadas y 4 salidas de relé conmutado, en formato carril DIN. Alimentado íntegramente por el bucle ESP mediante comunicación digital. Incorpora aislador integrado en bucle. Tensión de funcionamiento 17–41 VDC, corriente en reposo 300 µA, contactos de relé hasta 30 VDC / 1 A (carga resistiva). Carcasa ABS verde, 119 × 108 × 24 mm, 150 g. Certificado LPCB conforme a EN 54-17:2005 y EN 54-18:2005.

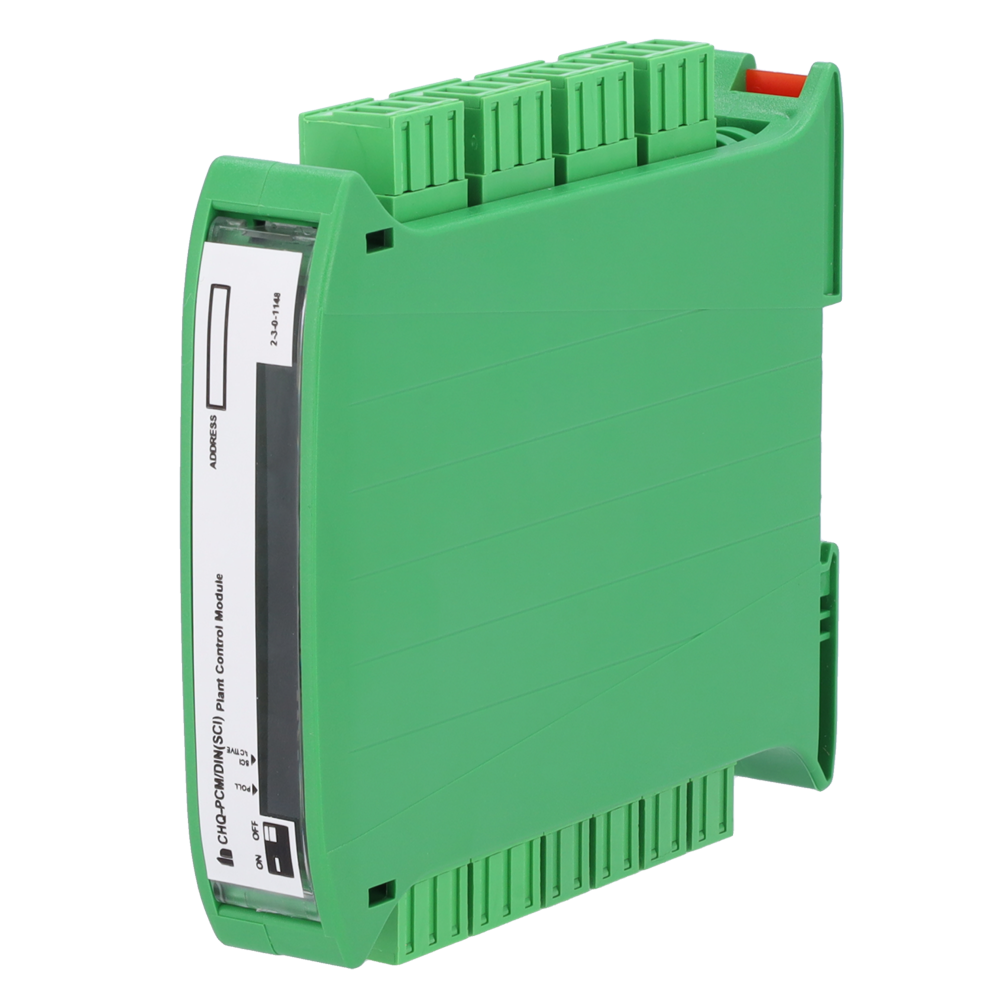

El CHQ-PCM/DIN(SCI) es un módulo de control direccionable diseñado para integrarse en sistemas de detección de incendios con bucle ESP. Ofrece cuatro entradas monitorizadas y cuatro salidas de relé conmutado en un formato compacto para carril DIN, con aislador de cortocircuito integrado y alimentación completa desde el propio bucle, sin necesidad de fuente auxiliar.
Las cuatro entradas utilizan una resistencia de fin de línea (E.O.L.) de 10 kΩ ±5 % / 0,25 W, con umbrales de detección definidos: estado ON con resistencia ≤ 470 Ω y cortocircuito a partir de 100 kΩ. Las cuatro salidas son relés conmutados con capacidad máxima de 30 VDC y 1 A en carga resistiva, corriente nominal de cierre 1 A y corriente de fuga en circuito abierto máxima de 3 mA.
El módulo incorpora un aislador integrado en el propio bucle SCI (Short Circuit Isolator), lo que permite aislar automáticamente un segmento del lazo ante un cortocircuito sin interrumpir el resto de la instalación. Al alimentarse directamente del bucle ESP, se simplifica el cableado y se eliminan fuentes de alimentación adicionales. La comunicación se realiza mediante protocolo digital ESP.
| Código de pedido | CHQ-PCM/DIN(SCI) |
|---|---|
| Método de transmisión | Comunicación digital mediante bucle ESP |
| Tensión de funcionamiento | 17 – 41 VDC |
| Corriente en reposo | 300 µA |
| Consumo durante el sondeo | 22 mA ± 20 % |
| Capacidad contactos de relé | Máx. 30 VDC, 1 A (carga resistiva) |
| Resistencia E.O.L. de entrada | 10 kΩ, ±5 %, 0,25 W |
| Umbral ON | 470 Ω |
| Umbral cortocircuito | 100 kΩ |
| Corriente nominal (interruptor cerrado) | 1 A |
| Corriente de fuga (interruptor abierto) | 3 mA (máximo) |
| Formato de instalación | Carril DIN |
| Dimensiones (L × An × Al) | 119 mm × 108 mm × 24 mm |
| Peso | 150 g |
| Material y color de la carcasa | ABS verde |
| Certificación | LPCB — EN 54-17:2005 y EN 54-18:2005 |
