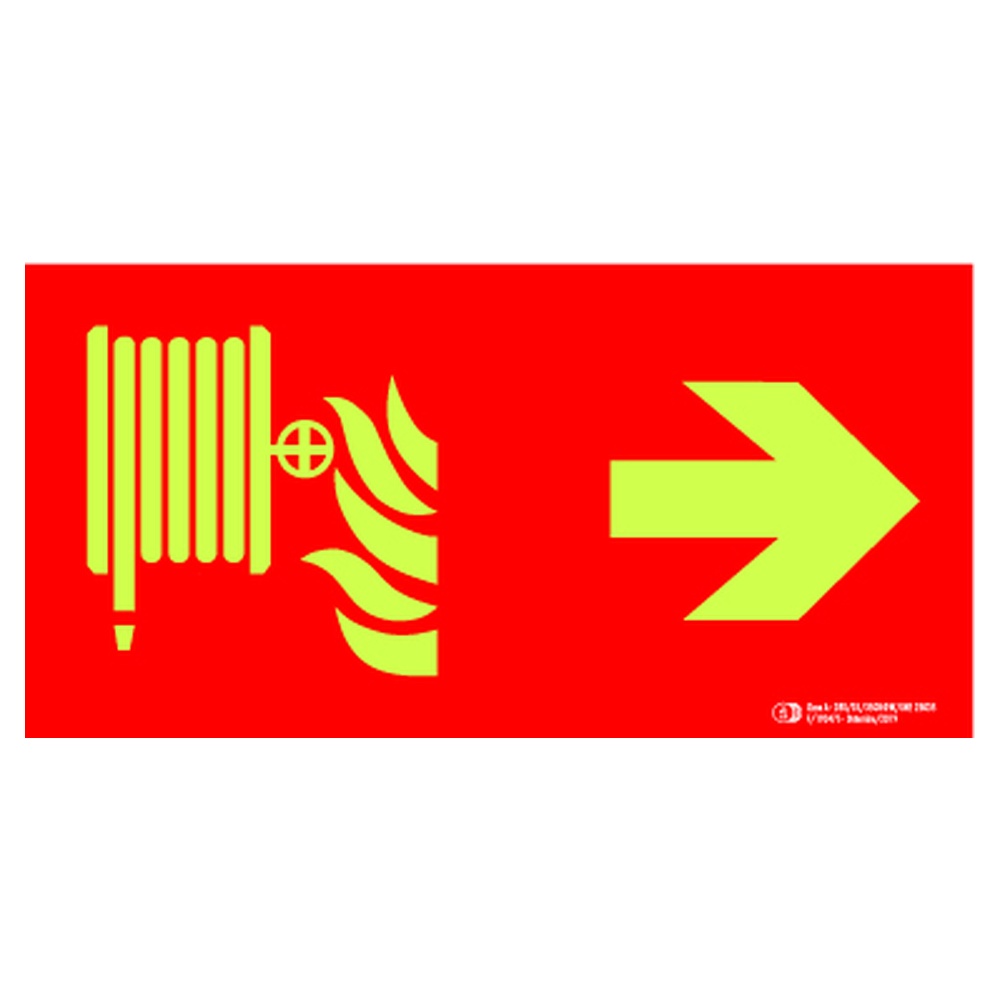

Señal luminiscente de recorrido hacia boca de incendio equipada (BIE) con indicación de dirección derecha. Fabricada en materiales fotoluminiscentes conformes a UNE 23035 y con pictograma normalizado según UNE-EN ISO 7010:2020. De uso obligatorio en centros de trabajo conforme al RD 485/1997, Anexo III, su función es marcar visualmente el itinerario de acceso al punto de extinción incluso en condiciones de fallo de iluminación.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

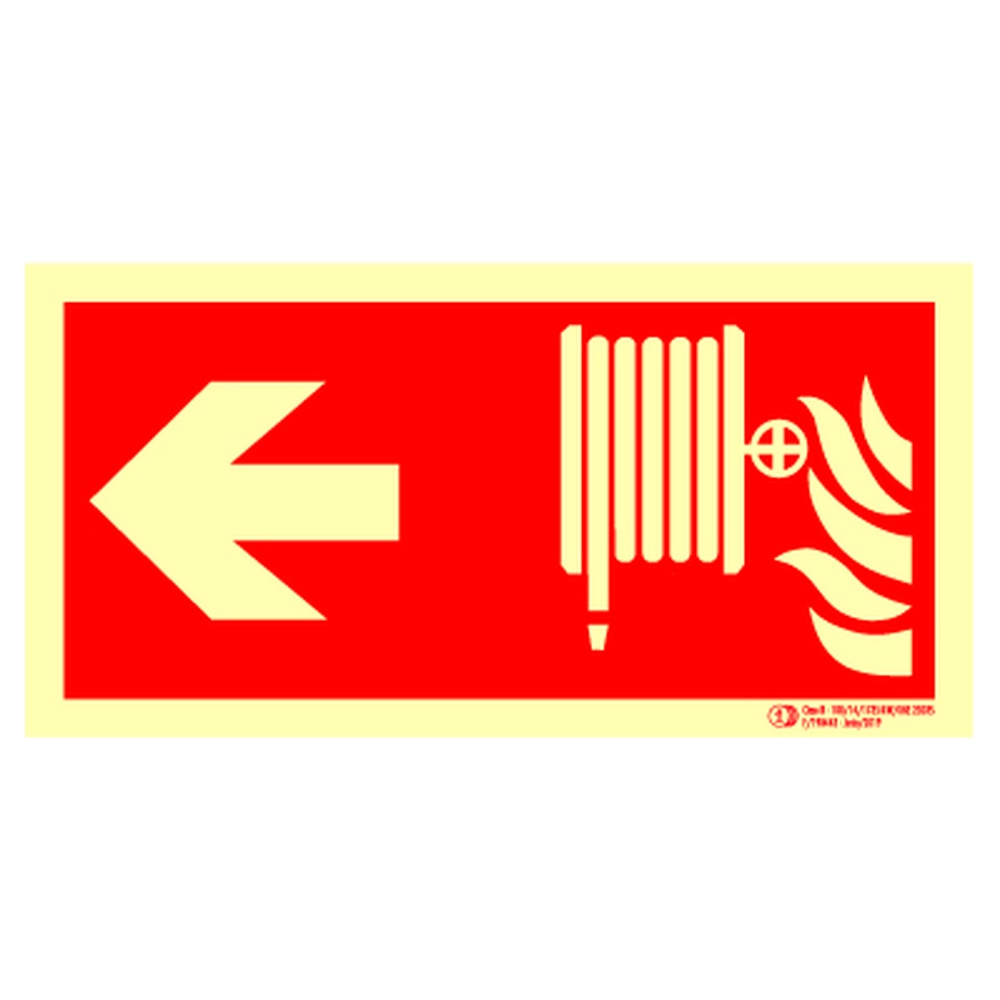

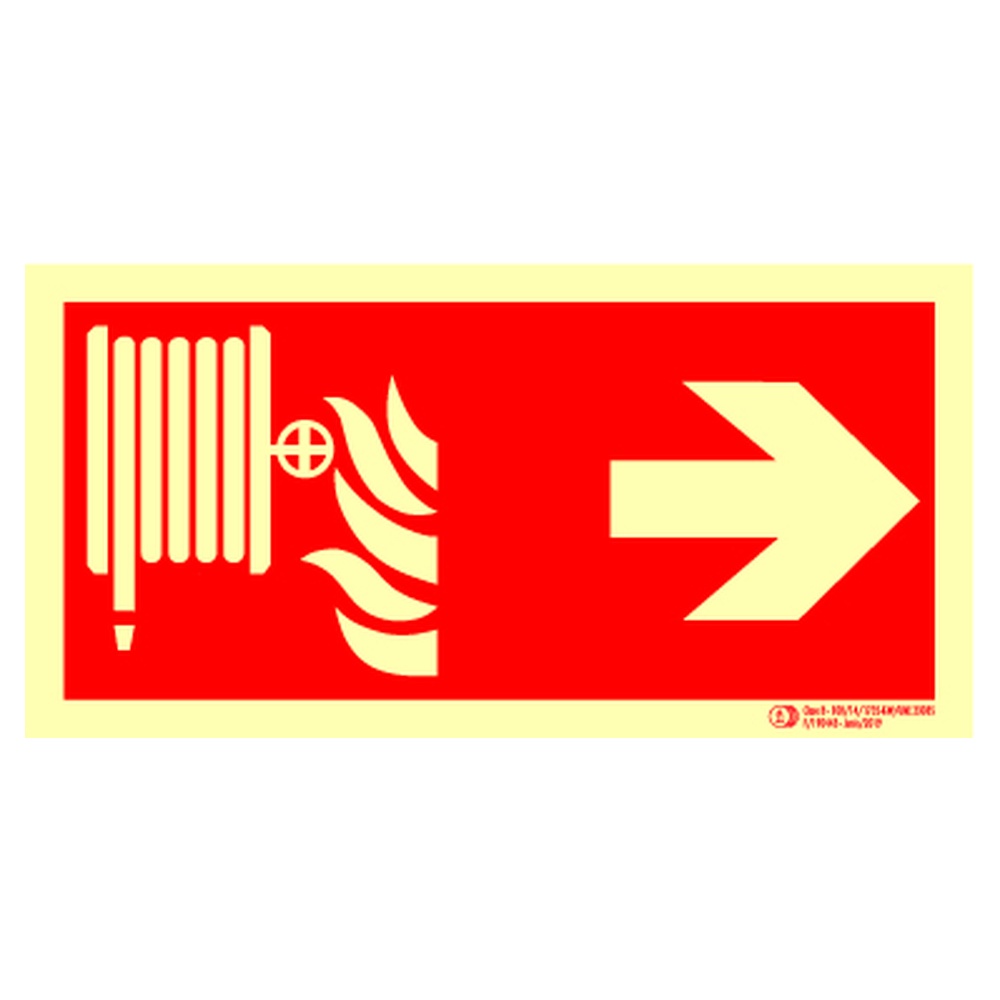

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
 |
|
Esta señal tiene una función clara y regulada: indicar al usuario la dirección correcta para llegar a la boca de incendio equipada (BIE) más próxima en caso de emergencia. La señalización de recorrido es obligatoria cuando el equipo no es directamente visible desde el punto de uso, tal como establece el RD 485/1997, Anexo III. El pictograma empleado está normalizado en la UNE-EN ISO 7010:2020 (referencia F004 o equivalente de dirección), garantizando una lectura universal e inequívoca sin necesidad de texto. Su material fotoluminiscente cumple los requisitos de la UNE 23035, lo que permite que la señal siga siendo visible y funcional durante un corte de suministro eléctrico. Esta característica es especialmente relevante en instalaciones industriales, almacenes, talleres y edificios de pública concurrencia, donde la orientación rápida hacia los medios de extinción puede marcar la diferencia en los primeros minutos de un incendio.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
Esta señal indica la dirección que debe seguirse para llegar a una BIE (boca de incendio equipada). Se coloca cuando el equipo no es visible directamente desde la posición del usuario, cumpliendo la función de guiar el recorrido de acceso al medio de extinción. Su pictograma está normalizado por la UNE-EN ISO 7010:2020, lo que garantiza una lectura inmediata e inequívoca independientemente del idioma del observador.
Las señales de BIE utilizan pictogramas normalizados (UNE-EN ISO 7010:2020) en fondo rojo, que indican la ubicación o el recorrido hacia el equipo. Cuando llevan una flecha, esta señala la dirección de avance hasta el punto de extinción. La ausencia de texto es deliberada: la señal debe ser legible en condiciones de humo o estrés, por lo que la forma, color y pictograma son los únicos elementos de comunicación requeridos por normativa.
Las señales luminiscentes o fotoluminiscentes absorben luz ambiental y la emiten en la oscuridad sin necesidad de alimentación eléctrica. En instalaciones de protección contra incendios (PCI) son obligatorias cuando la señal debe seguir siendo visible tras un fallo de suministro. La norma UNE 23035 establece los requisitos de emisión y durabilidad del material, garantizando que la señal mantenga su función de indicación durante el tiempo necesario para la evacuación o actuación sobre el incendio.
Una BIE debe presurizarse automáticamente al abrir la válvula de accionamiento, según los requisitos del RD 513/2017 sobre instalaciones de protección contra incendios. La señalización de recorrido complementa esta obligación: de nada sirve un equipo operativo si el usuario no puede localizarlo a tiempo. Por eso, señalizar el itinerario de acceso a la BIE es tan parte del sistema de PCI como la propia instalación hidráulica.
El RD 485/1997, Anexo III establece que las señales de seguridad deben ubicarse de forma que sean fácilmente visibles y no queden obstruidas. Como criterio técnico habitual, se instalan entre 2 y 2,5 m de altura, en cada cambio de dirección del recorrido y a intervalos que no superen la distancia de visibilidad efectiva. En pasillos con humo o iluminación reducida, la fotoluminiscencia (UNE 23035) garantiza la lectura de la señal incluso cuando la iluminación de emergencia aún no ha entrado en funcionamiento.
