La flecha auxiliar fotoluminiscente PCI-192 es una senal de orientacion para equipos de proteccion contra incendios y vias de evacuacion, fabricada en materiales fotoluminiscentes homologados segun UNE 23035. Cumple con UNE-EN ISO 7010:2020 y el RD 485/1997 Anexo III, garantizando visibilidad en condiciones de corte de luz o emergencia en instalaciones industriales y comerciales.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

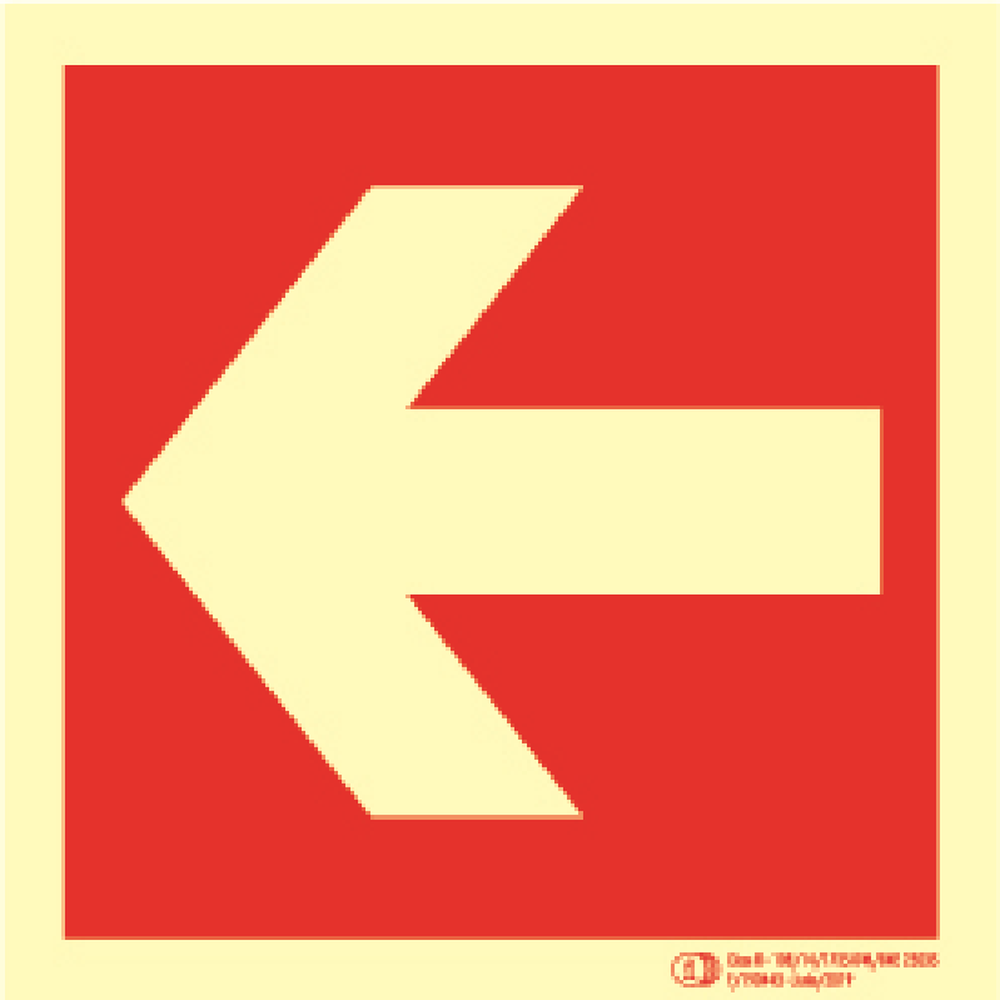

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
|
En entornos industriales, comerciales y de uso publico, la correcta orientacion hacia extintores, bocas de incendio equipadas y salidas de emergencia puede marcar la diferencia en una evacuacion. La flecha auxiliar fotoluminiscente PCI-192 complementa la senalizacion principal indicando la direccion exacta del recorrido de evacuacion o la ubicacion del equipo PCI mas proximo, incluso tras un corte de suministro electrico. Fabricada conforme a la UNE 23035 de fotoluminiscencia y al simbolo normalizado de la UNE-EN ISO 7010:2020, su material fotoluminiscente acumula luz ambiental y la emite de forma sostenida durante la emergencia. El RD 485/1997, Anexo III, establece la obligatoriedad de senalizar de forma visible y duradera los medios de lucha contra incendios y las vias de evacuacion en cualquier centro de trabajo, haciendo de esta flecha auxiliar un elemento normativo, no opcional, en instalaciones que dispongan de equipos PCI.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La senalizacion fotoluminiscente en centros de trabajo esta regulada principalmente por el RD 485/1997, Anexo III, que exige senalizar de forma permanente y visible los equipos de lucha contra incendios y las vias de evacuacion. El diseno grafico debe respetar la UNE-EN ISO 7010:2020, mientras que las prestaciones fotoluminiscentes del material (luminancia y persistencia) deben cumplir la norma UNE 23035. El incumplimiento puede derivar en infraccion grave segun la LISOS.
La senal PCI principal identifica el tipo de equipo (extintor, BIE, pulsador de alarma), mientras que la flecha auxiliar PCI-192 indica la direccion hacia ese equipo cuando no es directamente visible desde el punto de aproximacion. La combinacion de ambas piezas es lo que exige el RD 485/1997 para garantizar la localizacion rapida de los medios de extincion, especialmente en pasillos largos, almacenes o plantas con obstaculos visuales.
La duracion de la emision depende de la categoria del material fotoluminiscente segun la UNE 23035. Los materiales de Clase B y superiores deben mantener una luminancia minima de 0,3 mcd/m² durante al menos 60 minutos tras la supresion de la fuente de iluminacion. Para espacios de alto riesgo o grandes superficies, se recomienda emplear materiales de mayor categoria que prolonguen la visibilidad, garantizando asi la eficacia durante toda la evacuacion.
Segun el RD 485/1997 Anexo III, la senalizacion debe colocarse en puntos donde el equipo PCI no sea directamente visible o donde exista un cambio de direccion en el recorrido. La flecha auxiliar PCI-192 se instala habitualmente sobre la pared o en el techo, a una altura que garantice visibilidad tanto para adultos como en situacion de humo bajo (se recomienda revisar el plan de emergencia del centro para determinar la altura optima en cada caso). Debe ser visible desde una distancia minima acorde con las dimensiones del simbolo.
Si. El RD 513/2017, art. 11 (Reglamento de instalaciones de proteccion contra incendios) establece que la senalizacion de los equipos PCI debe ajustarse a la normativa de senalizacion de seguridad vigente, que incluye la UNE-EN ISO 7010:2020 y la UNE 23035 para materiales fotoluminiscentes. La flecha auxiliar PCI-192, al cumplir ambas referencias, es valida para su uso en edificios industriales, comerciales y de publica concurrencia afectados por dicho reglamento.
