Seccionador y conmutador manual de la serie BX9G para instalaciones monofásicas. 2 polos, corriente nominal 63 A, tensión nominal 240 V, frecuencia 50/60 Hz, contacto 1-0-2. Montaje sobre carril DIN de 35 mm (EN 60175). Sección de cable admitida hasta 16 mm². Dimensiones 35,6 × 96,7 × 75,9 mm. Grado de protección IP20. Vida eléctrica 1.500 operaciones y mecánica 8.500 ciclos. Cumple IEC/EN 60947-3.

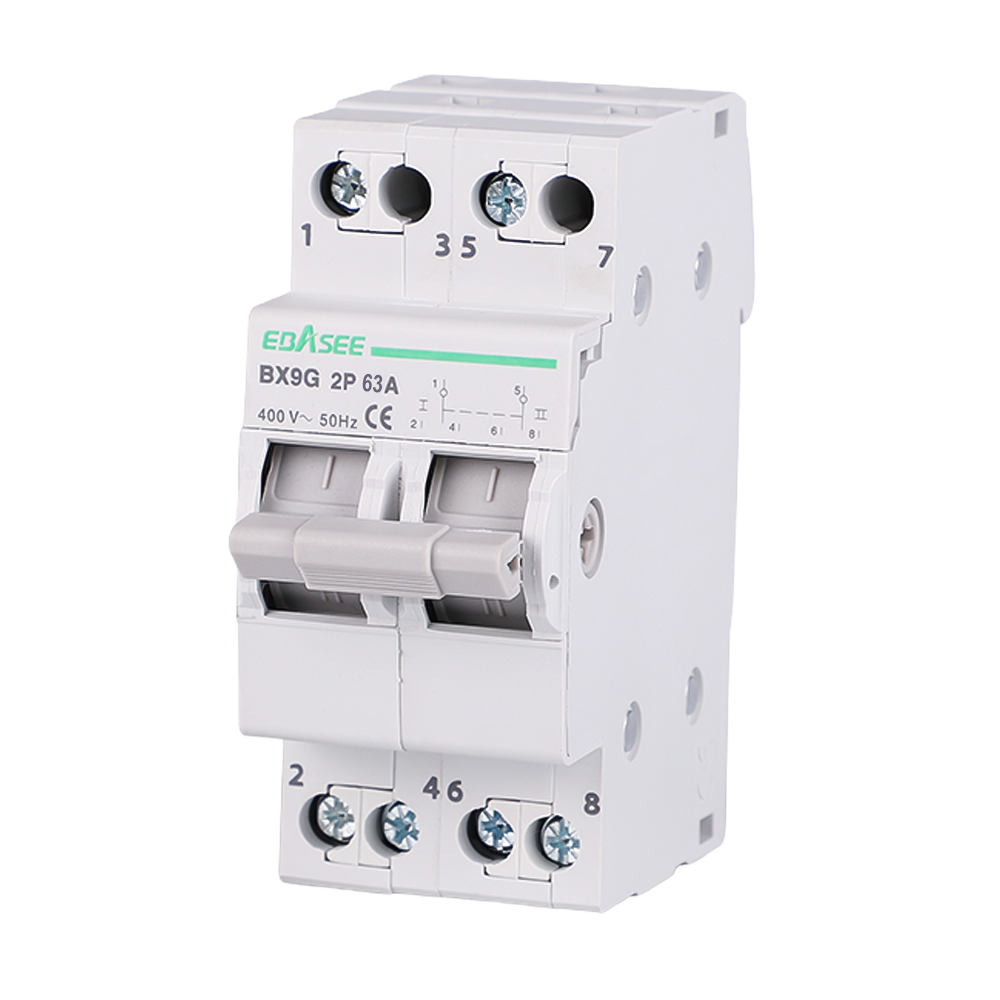

El BX9G-63-2P-63A es un interruptor-seccionador modular de la serie BX9G diseñado para realizar funciones de corte, aislamiento y maniobra manual en circuitos de corriente alterna monofásicos. Con una corriente nominal de 63 A y configuración de contacto 1-0-2, permite conmutar entre dos fuentes o aislar completamente el circuito de forma segura y visible.
El dispositivo se monta sobre carril DIN de 35 mm conforme a EN 60175, lo que facilita su integración en cuadros de distribución residenciales, comerciales e industriales. Sus dimensiones compactas de 35,6 mm de anchura, 96,7 mm de altura y 75,9 mm de fondo optimizan el espacio en el cuadro. Admite secciones de cable de hasta 16 mm². El grado de protección IP20 lo hace apto para instalaciones en interior protegido, con un rango de temperatura de operación de −5 a 40 °C.
Con tensión nominal de 240 V y frecuencia de 50/60 Hz, el BX9G-63-2P-63A ofrece una vida eléctrica de 1.500 operaciones y una vida mecánica de 8.500 ciclos, garantizando un funcionamiento fiable a lo largo del tiempo. El esquema de contacto 1-0-2 permite seleccionar entre dos posiciones activas o la posición de corte total, siendo idóneo para aplicaciones de cambio de fuente o aislamiento de circuitos. Cumple la norma IEC/EN 60947-3 para interruptores y seccionadores de baja tensión.
| Gama | Seccionador / Conmutador manual |
|---|---|
| Montaje | Carril DIN 35 mm (EN 60175) |
| Número de polos | 2P (Monofásico) |
| Corriente nominal | 63 A |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50/60 Hz |
| Contacto | 1-0-2 |
| Sección de cable | 16 mm² |
| Dimensiones (An × Al × Fo) | 35,6 × 96,7 × 75,9 mm |
| Vida eléctrica | 1.500 operaciones |
| Vida mecánica | 8.500 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 a 40 °C |
| Norma | IEC/EN 60947-3 |
