Unidad principal modular EN54 para sistemas de alarma por voz VX-3000. Dispone de 16 salidas de zona de altavoces, DSP digital integrado, 4 entradas MIC/LINE con alimentación phantom seleccionable, hasta 2 módulos de amplificador adicionales, 16 entradas de control por contacto y conectividad TCP/IP con software de gestión. Alimentación a 31 V DC, consumo máx. 90 W. Bastidor metálico 482 × 132,6 × 345 mm, 7,9 kg.

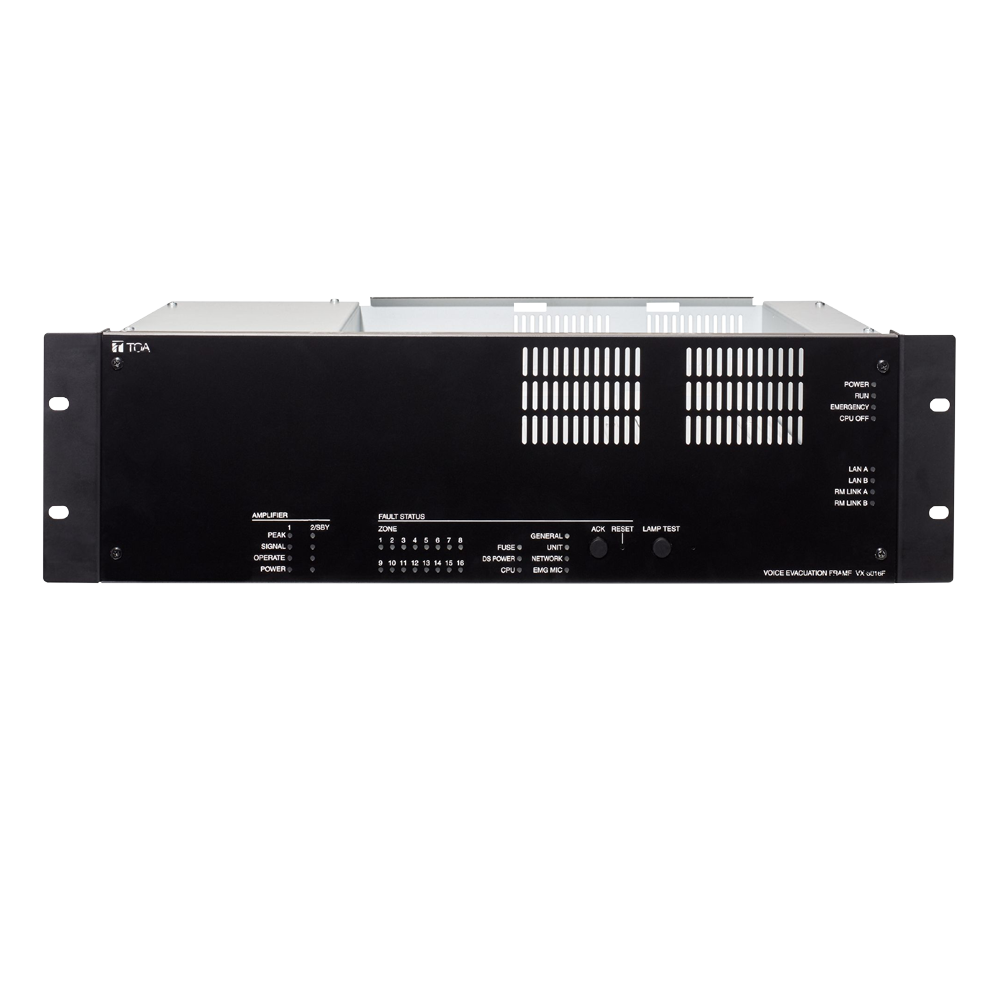

El TOA VX-3016F es la unidad principal del sistema de alarma por voz VX-3000, diseñada para cumplir con la norma EN54. Integra procesamiento DSP digital, 16 salidas de zona de altavoces, cuatro entradas de audio MIC/LINE y conectividad TCP/IP para su gestión centralizada mediante software.
La unidad admite la conexión de hasta dos módulos de amplificador adicionales, lo que permite escalar la instalación sin sustituir el núcleo del sistema. El bus de amplificador en espera y los enlaces de extensión facilitan configuraciones redundantes orientadas a entornos donde la continuidad del servicio es crítica. La gestión se realiza a través de interfaz TCP/IP con el software de configuración incluido en el CD suministrado.
Dispone de cuatro entradas de audio combinadas MIC/LINE: nivel de línea −20 dBV y nivel de micrófono −60 dBV, con alimentación phantom seleccionable para micrófonos de condensador. La respuesta en frecuencia cubre de 40 Hz a 20 kHz con una desviación de ±1 dB, la distorsión se mantiene por debajo del 1 % y la relación señal/ruido alcanza 60 dB o más, parámetros que garantizan inteligibilidad en mensajes de evacuación.
El sistema incorpora 16 entradas de control por contacto más 2 entradas por cambio de polaridad de 24 V CC. Las salidas de control incluyen 8 de colector abierto, 3 adicionales de colector abierto en modo CPU apagada y 16 de relé (125 V DC, 5 A). Los indicadores frontales informan del estado de encendido, funcionamiento, CPU, LAN y micrófonos remotos, además de señalizar fallos de red, fusible, alimentación, CPU y zonas, y el estado de señal, pico y potencia de cada amplificador.
Los conectores RJ45 cubren: 2 entradas de control, 2 salidas de control de colector abierto, 1 enlace DS, 2 conexiones para micrófonos remotos, 2 puertos LAN y 2 enlaces analógicos. Los terminales de tornillo extraíbles dan acceso a las salidas de relé, las 16 salidas de zona, el bus de amplificador en espera, los enlaces de extensión y la entrada de corriente, facilitando el cableado en rack.
El chasis es de placa de acero con tratamiento superficial, acabado pintado en negro al 30 % de brillo. Las dimensiones en bastidor estándar de 19″ son 482 × 132,6 × 345 mm (Pr × Al × An) con un peso de 7,9 kg. El equipo opera entre −5 °C y +45 °C con humedad relativa del 90 % o inferior. La alimentación nominal es de 31 V DC con rango operativo de 20 a 40 V DC y un consumo máximo de 90 W.
| Modelo | VX-3016F |
|---|---|
| Norma | EN54 |
| Alimentación | 31 V DC (rango: 20–40 V DC) |
| Consumo máximo | 90 W a 31 V DC |
| Salidas de altavoz | 16 zonas |
| Entradas de audio | 4 (Línea: −20 dBV / Micrófono: −60 dBV, phantom seleccionable) |
| Módulos de amplificador | Hasta 2 |
| Respuesta en frecuencia | 40 Hz – 20 kHz (±1 dB) |
| Distorsión | < 1 % |
| Relación señal/ruido | 60 dB o más |
| Entradas de control | 16 (por contacto) + 2 (por cambio de polaridad 24 V CC) |
| Salidas de control | Colector abierto: 8 + 3 (CPU OFF); Relé (125 V DC, 5 A): 16 |
| Conectores RJ45 | Entradas de control ×2, salidas colector abierto ×2, enlace DS ×1, micrófonos remotos ×2, LAN ×2, enlace analógico ×2 |
| Conectividad de red | TCP/IP |
| Temperatura de funcionamiento | −5 °C hasta +45 °C |
| Humedad de funcionamiento | 90 % o menos |
| Acabado | Placa de acero tratada superficialmente, pintado negro, 30 % brillo |
| Dimensiones (Pr × Al × An) | 482 × 132,6 × 345 mm |
| Peso | 7,9 kg |
| Accesorios incluidos | CD con software de configuración, conectores de terminal extraíble (2, 4, 6, 12 y 17 pines), abrazadera de cable |
