El TOA VM-3360VA es un amplificador de gestión de sistema de voz de alarma con 360 W de potencia nominal, 6 zonas de altavoces, 8 micrófonos remotos y almacén electrónico de mensajes de emergencia y generales integrado.
El TOA VM-3360VA es un amplificador mezclador de gestión de sistema de voz de alarma, avisos y música ambiental con 360 W de potencia nominal total distribuidos en 6 zonas de altavoces independientes. Diseñado para instalaciones que requieren control centralizado de evacuación y megafonía, integra amplificador de potencia, almacén electrónico de mensajes, micrófono de brigada de incendios en panel frontal y monitorización completa del sistema, todo en un chasis de rack 3U.
Este equipo es la unidad maestra del sistema VM-3000; se requiere una unidad por sistema. Para ampliaciones de hasta 60 zonas deben añadirse amplificadores de extensión compatibles. Consulte siempre la documentación técnica oficial para el dimensionado y la puesta en marcha.

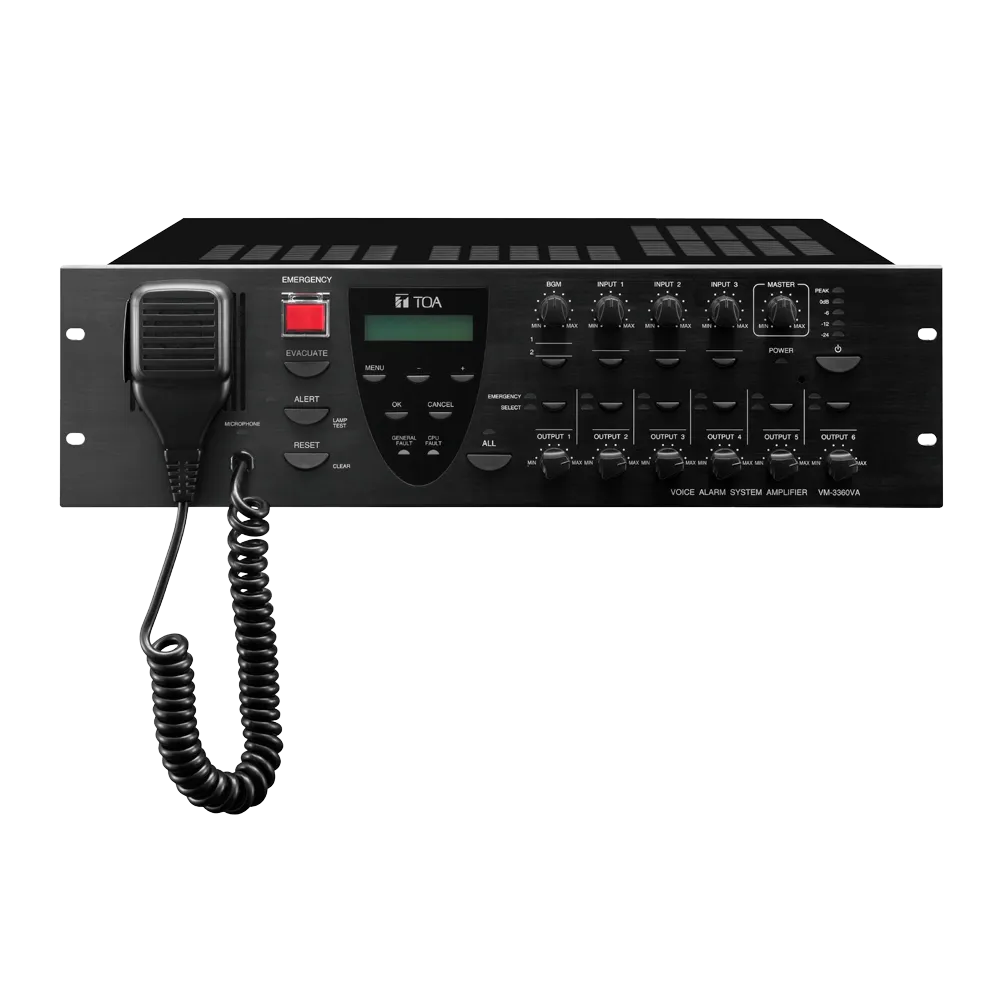

El VM-3360VA actúa como unidad maestra única del sistema, integrando control de prioridades de 8 niveles, gestión de voz de alarma y amplificador de potencia en un solo equipo. Su procesado digital por microprocesador garantiza una respuesta precisa ante eventos de emergencia, con selección automática de mensajes pregrabados y encaminamiento a las zonas afectadas. El panel frontal incorpora un micrófono de brigada de incendios (micrófono de puño) monitorizado acústica y eléctricamente, con panel de control para activar alarmas, seleccionar zonas, evacuar o emitir avisos.
Las 6 salidas de altavoces permiten ajustar el volumen de cada zona de forma individual desde el panel frontal. La música ambiental (BGM) puede asignarse selectivamente a cualquier zona mediante dos entradas estéreo BGM con control de volumen y tono. Un bus de locución de doble línea admite hasta cuatro estaciones externas, y cada salida de línea dispone de un relé de conmutación para control de volumen externo en tecnología de 3 y 4 hilos.

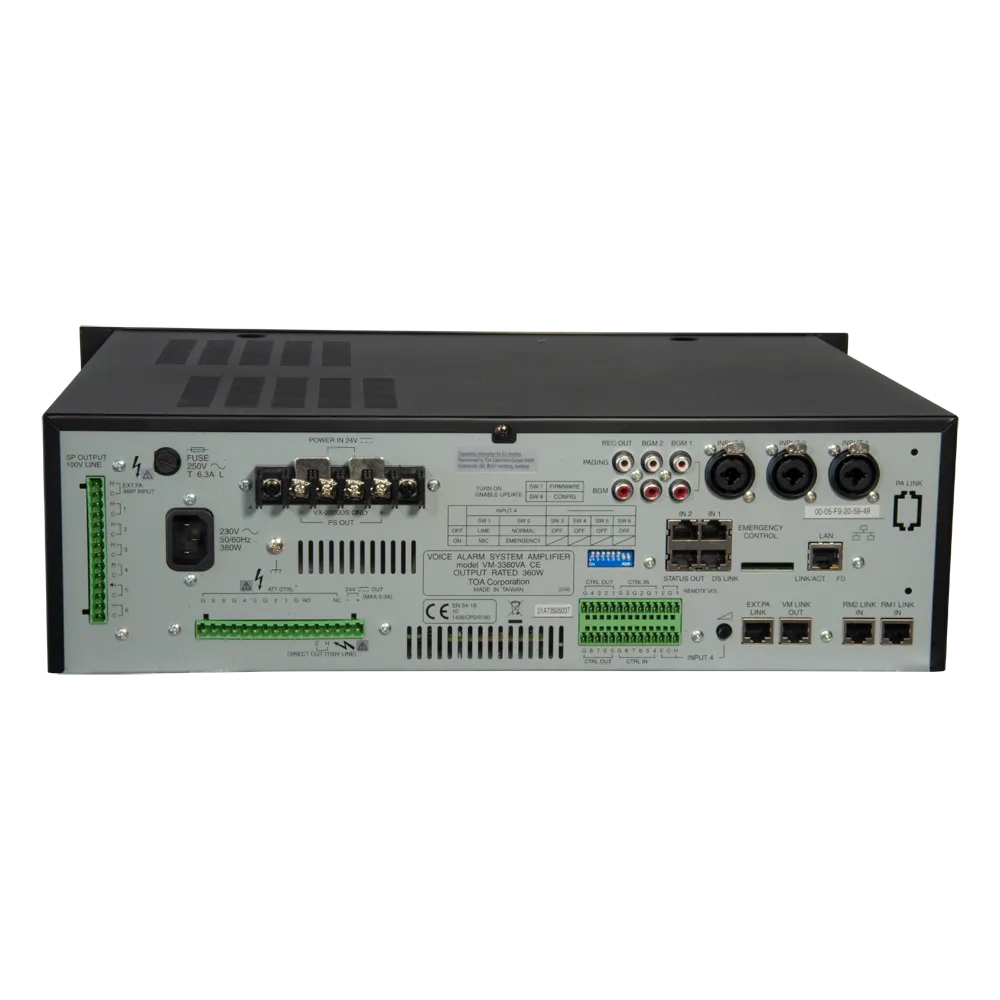

El almacén electrónico de voz de alta calidad integrado almacena 2 mensajes de emergencia y 6 mensajes generales listos para su reproducción automática. Las entradas de audio incluyen 3 conectores combinados XLR/jack (MIC/LINE conmutables), una cuarta entrada en bloque de terminales con la misma versatilidad, 2 entradas estéreo BGM en RCA y una entrada de amplificador externo en línea de 100 V para integrar etapas de potencia adicionales.
El equipo ofrece indicación continua del estado del sistema mediante pantalla LCD alfanumérica de dos líneas con menú, vúmetro de 5 segmentos y LEDs de zona activa, evacuación, alerta, avería general y avería de CPU. La conexión LAN permite la programación del sistema y la lectura del registro de eventos y errores, tanto de forma local como en diagnóstico remoto. El software de programación multilingüe para Windows® está incluido.
Dispone de 8 entradas de control de contacto seco (tensión en abierto 24 V CC, corriente en cortocircuito inferior a 2 mA) y 8 salidas de colector abierto aislado (tensión de aislamiento 30 V CC, corriente de funcionamiento inferior a 10 mA), todas en bloques de terminales extraíbles de 14 × 2 pines. Adicionalmente, incorpora entradas dedicadas para control de alarma de central de detección de incendios (BMZ) con monitorización conmutable y salidas de relé para retroalimentación: señal de avería colectiva, emergencia y CPU apagada.
| Alimentación | 230 V CA, 50/60 Hz |
|---|---|
| Consumo de potencia | 850 W (a potencia nominal); 380 W (EN 62368-1) |
| Potencia nominal total | 360 W en 6 zonas |
| Respuesta en frecuencia | 50 Hz – 20 kHz |
| Entradas 1–3 | –50 dBV (MIC) / –10 dB (LINE) conmutable, 600 Ω, balanceado electrónicamente, XLR hembra combinado con jack |
| Entrada 4 | –50 dBV (MIC) / –10 dBV (LINE) conmutable, 600 Ω, balanceado electrónicamente, bloque de terminales extraíble |
| Entradas BGM 1–2 | –10 dBV, 10 kΩ, no balanceado, RCA (2 × 2) |
| Entrada amplificador externo | Línea 100 V, bloque de terminales extraíble (14 pines) |
| Salidas de altavoces 1–6 | Potencia total dentro de la potencia nominal, bloque de terminales extraíble (14 pines) |
| Salida directa (int./ext.) | Bloque de terminales extraíble (16 pines) |
| Salida de grabación BGM/avisos | 0 dBV, 10 kΩ, no balanceado, RCA |
| Entradas de control 1–8 | Contacto seco (NA), 24 V CC en abierto, < 2 mA en cortocircuito, bloque de terminales extraíble (14 × 2 pines) |
| Salidas de control 1–8 | Colector abierto aislado, 30 V CC, < 10 mA, bloque de terminales extraíble (14 × 2 pines) |
| Indicadores | Alimentación, vúmetro 5 segmentos, zona seleccionada, zona de emergencia activa, evacuación activa, alerta activa, micrófono frontal activo, avería general, avería CPU, LCD menú (fecha, IP, contraseña, etc.) |
| Dimensiones (An × Al × Pr) | 482 × 132,6 × 431,2 mm |
| Acabado | Aluminio y chapa de acero, negro |
| Temperatura de funcionamiento | –5 °C a +45 °C |
| Peso | 19 kg |
El TOA VM-3360VA es la solución idónea para instalaciones que requieren megafonía de voz de alarma y evacuación en edificios de oficinas, centros comerciales, instalaciones educativas, hospitales, edificios gubernamentales y cualquier recinto donde la normativa exija un sistema de aviso por voz fiable y monitorizado. Su capacidad de ampliación hasta 60 zonas mediante amplificadores de extensión lo hace adecuado tanto para proyectos medianos como para grandes instalaciones multisector.
