Unidad central de evacuación por voz DSPPA PAVA9500 para la plataforma PAVA9000. Potencia nominal 500 W en línea de 100 V con 8 zonas de altavoces independientes. Amplificación redundante con conmutación automática principal-reserva. Entradas: 1 EMC MIC (20 mV / 600 Ω), 2 MIC, 4 LINE IN, 1 entrada DC 24 V de respaldo. Mensajes de emergencia en formato WAV. Escalable hasta 160 zonas locales o IP. Formato rack 19″ 2U. Dimensiones: 428 × 88 × 430 mm; peso: 12,05 kg.

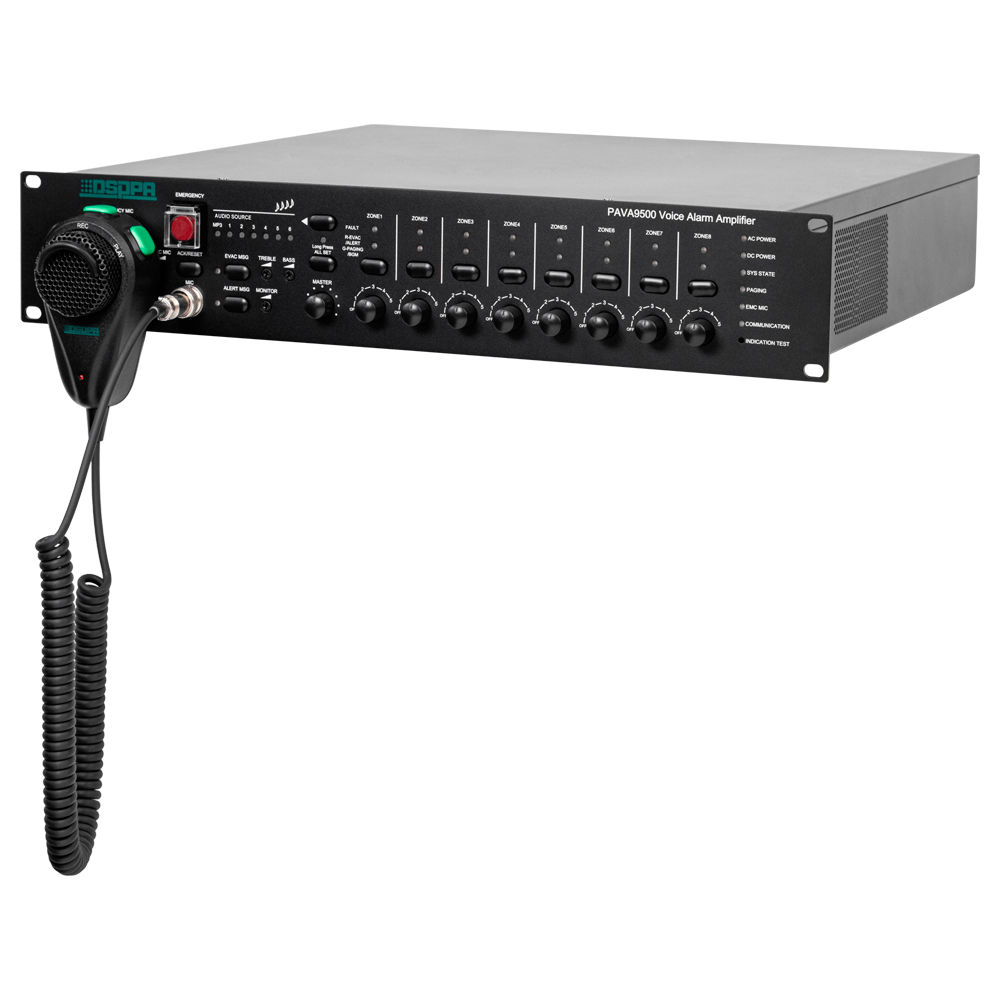

El DSPPA PAVA9500 es el controlador central del sistema de evacuación por voz PAVA9000. Integra en un único chasis de rack 19″ 2U la amplificación principal de 500 W en línea de 100 V, el amplificador de respaldo con conmutación automática, la gestión de 8 zonas de altavoces independientes, la reproducción de mensajes de emergencia en formato WAV y la supervisión continua de todas las líneas del sistema. Su arquitectura modular permite escalar la instalación hasta 160 zonas mediante amplificadores, controladores de zona y red LAN.
Certificación UNE-EN 54-16 en proceso de trámite por laboratorio competente en el momento de la publicación de esta ficha. Confirme el estado de la certificación antes de especificar el equipo en proyectos que requieran conformidad EN 54 vigente.
El PAVA9500 incorpora dos etapas de amplificación en el mismo chasis: la unidad principal y el amplificador de respaldo. En caso de fallo de la etapa principal, la conmutación al amplificador de reserva se produce de forma automática, garantizando la continuidad de las emisiones de emergencia sin intervención del operador. La potencia nominal de 500 W se distribuye en 100 V entre las 8 salidas de altavoz, permitiendo gestionar cada zona de forma independiente.
El sistema dispone de una entrada EMC MIC de alta prioridad (sensibilidad 20 mV / 600 Ω, respuesta 80 Hz–15 kHz ±3 dB, SNR > 75 dBA) destinada a la señal de emergencia procedente de la central de incendios o del pupitre de bomberos. Complementan la matriz de entrada 2 entradas MIC (5 ± 0,5 mV / 10 kΩ) para micrófonos de pupitre y 4 entradas LINE IN (1000 ± 100 mV / 10 kΩ, respuesta 50 Hz–18 kHz ±3 dB, SNR > 80 dBA) para fuentes de audio auxiliares. La salida EMC auxiliar (1000 mV, 80 Hz–15 kHz ±3 dB, distorsión < 1 % a 1 kHz) permite alimentar amplificadores esclavos con la señal de emergencia.
El PAVA9500 ofrece un completo sistema de control por contacto seco sin tensión: salida de relé de fallo del sistema, salida de relé de modo de emergencia, entrada de inicio de incendio (cortocircuito ≥ 0,5 s) y 8 salidas de contacto seco de canal independiente para activación zonal. El modo de nivel acepta señales entre 3,3 V y 24 V. La supervisión continua monitoriza el estado de las líneas de altavoces y registra eventos y alarmas para facilitar el mantenimiento y la auditoría del sistema.
Los mensajes de emergencia pregrabados se almacenan en formato WAV y se reproducen automáticamente ante la activación de la entrada de incendio. El mismo equipo gestiona la megafonía general diaria —música ambiental, avisos y paginación—, eliminando la necesidad de sistemas paralelos y simplificando la instalación en edificios públicos, hospitales, hoteles, centros comerciales e infraestructuras críticas.
La plataforma PAVA9000 permite ampliar el sistema base de 8 zonas hasta un máximo de 160 zonas conectadas mediante red LAN, incorporando amplificadores de zona adicionales, controladores remotos, pupitres de anuncio y software de supervisión PAVA9000. Esta arquitectura distribuida hace del PAVA9500 la unidad central adecuada para proyectos de gran superficie o con múltiples edificios.
| Modelo | PAVA9500 |
|---|---|
| Tipo | Sistema de evacuación por voz con amplificador integrado |
| Certificación | UNE-EN 54-16 en proceso de trámite |
| Potencia nominal | 500 W (100 V) |
| Zonas de salida | 8 salidas de altavoz (100 V) |
| Alimentación principal | 220–240 V AC @ 50/60 Hz |
| Alimentación de respaldo | DC 24 V / 17 A |
| Puertos | 1 × entrada DC 24 V backup · 8 × salida altavoz · 1 × EMC MIC · 2 × MIC · 4 × LINE IN · 1 × LINE OUT · 1 × EMC LINE OUT |
| Sensibilidad EMC MIC | 20 mV / 600 Ω |
| Sensibilidad MIC | 5 ± 0,5 mV / 10 kΩ |
| Sensibilidad LINE IN | 1000 ± 100 mV / 10 kΩ |
| Respuesta en frecuencia EMC MIC | 80 Hz–15 kHz (±3 dB) |
| Respuesta en frecuencia LINE | 50 Hz–18 kHz (±3 dB) |
| Distorsión armónica MIC | 1 % a 1 kHz |
| Distorsión armónica LINE | < 1 % a 1 kHz |
| Distorsión armónica EMC MIC | < 1 % a 1 kHz |
| Relación señal/ruido EMC MIC | > 75 dBA |
| Relación señal/ruido LINE | > 80 dBA |
| Salida EMC auxiliar — tensión | 1000 mV |
| Salida EMC auxiliar — frecuencia | 80 Hz–15 kHz (±3 dB) |
| Salida EMC auxiliar — distorsión | < 1 % a 1 kHz |
| Relé de fallo del sistema | Cortocircuito, sin tensión |
| Relé de modo de emergencia | Cortocircuito, sin tensión |
| Entrada de inicio de incendio | Cortocircuito, t ≥ 0,5 s, sin tensión |
| Salidas de contacto seco | 8 canales, cortocircuito, sin tensión |
| Modo nivel | 3,3 V – 24 V |
| Formato de mensaje de voz | WAV |
| Escalabilidad | Hasta 160 zonas locales o IP |
| Formato | Rack 19″ 2U |
| Dimensiones | 428 mm (An) × 88 mm (Al) × 430 mm (Pr) |
| Peso | 12,05 kg |
