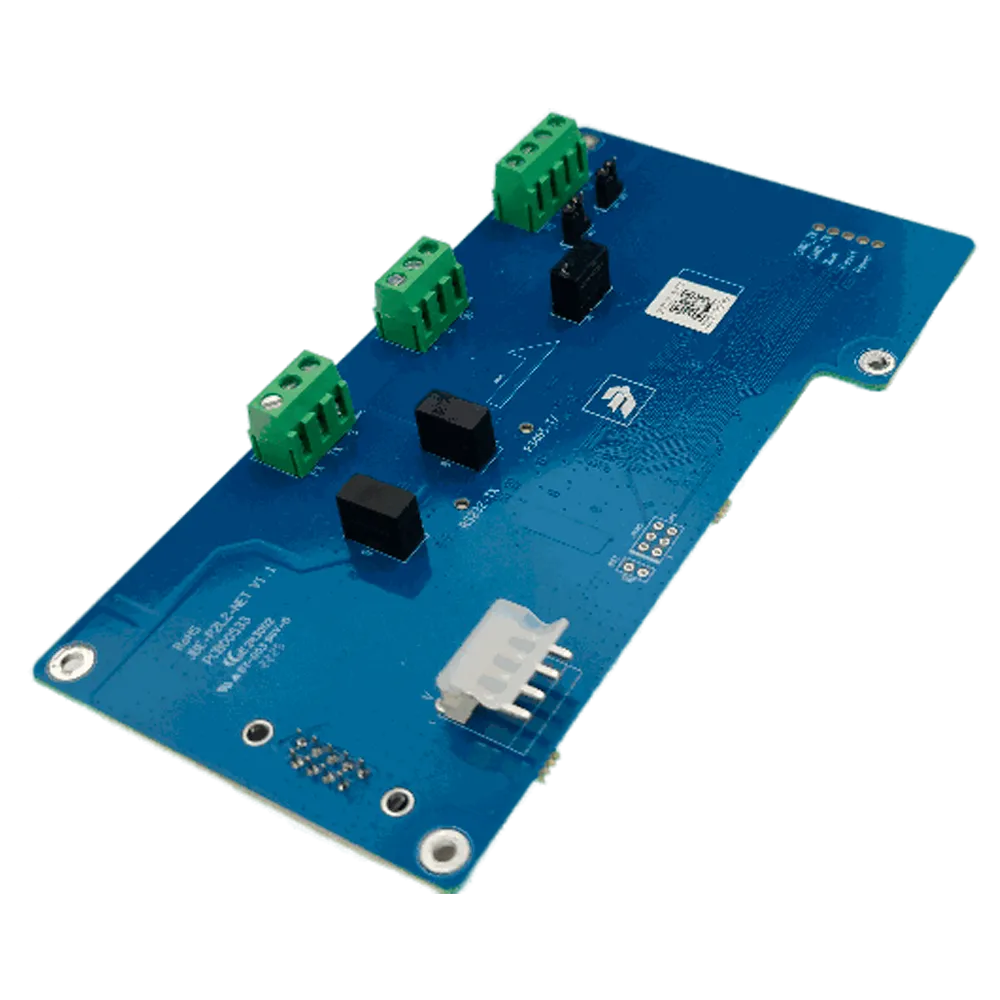

Tarjeta de expansión de red JBE-P2L2-NET para la central Jade Bird JBE-P2L1. Permite interconectar hasta 32 nodos en topología Clase A (anillo) o Clase B (derivación) con cable no apantallado de 2 × 1,5 mm².
100 disponibles
La JBE-P2L2-NET es la tarjeta de expansión de red diseñada para integrar la central analógica direccionable Jade Bird JBE-P2L1 en una red de paneles de incendio. Permite comunicar hasta 32 nodos con topología Clase A (anillo) o Clase B (derivación), cubriendo distancias de hasta 1.000 m entre paneles mediante cable de par trenzado no apantallado.
Esta tarjeta debe instalarse con la central JBE-P2L1 desconectada de baterías y alimentación principal. Tras la instalación, es imprescindible configurar el parámetro de red en el menú del panel antes de la puesta en servicio. Se recomienda realizar pruebas de alarma cada 6 meses.
La tarjeta JBE-P2L2-NET se aloja en la bahía de expansión de la central JBE-P2L1 y habilita la comunicación en red entre paneles de una instalación distribuida. Una vez instalada, el sistema reconoce automáticamente la tarjeta tras el reinicio del panel, y el usuario configura los parámetros de red desde el menú «Ajust 0. Configure networking information».
La JBE-P2L2-NET admite dos topologías seleccionables por el usuario: Clase A (anillo, mayor redundancia ante fallo de cable) y Clase B (derivación). La elección se realiza durante la configuración del panel y debe ajustarse al tipo de instalación proyectada.
El proceso de instalación requiere desconectar baterías y alimentación principal de la central JBE-P2L1, insertar la tarjeta en la bahía de expansión y fijarla con los 4 tornillos y 4 separadores hexagonales suministrados. A continuación se enciende el panel y se configura la presencia de 1 tarjeta NET en el menú «Install 8. System configuration». Tras el reinicio, la tarjeta queda operativa.
Para garantizar el correcto funcionamiento del sistema, el fabricante recomienda realizar pruebas de alarma de forma periódica, con una frecuencia mínima de cada 6 meses.
La tarjeta JBE-P2L2-NET forma parte del sistema JBE-P2L1, certificado según EN 54-2 y EN 54-4, con marcado CE bajo el número de organismo notificado 0370 y declaración de prestaciones DoP-0370-CPR-3813-1. Fabricado por Jade Bird Fire Alarm International (Europe), S.L., Barcelona (España).
| Modelo | JBE-P2L2-NET |
|---|---|
| Tipo de producto | Tarjeta de expansión de red |
| Compatible con | Central JBE-P2L1 |
| Número de tarjetas por panel | 1 |
| Nodos máximos por red | Hasta 32 |
| Distancia máxima entre paneles | 1.000 m |
| Tipo de cable recomendado | 2 × 1,5 mm² par trenzado no apantallado |
| Topologías seleccionables | Clase A (anillo) o Clase B (derivación) |
| Certificación | EN 54-2, EN 54-4 |
| Declaración de prestaciones | DoP-0370-CPR-3813-1 |
| Organismo notificado | 0370 |
| Fabricante | Jade Bird Fire Alarm International (Europe), S.L. — Barcelona (España) |
La JBE-P2L2-NET está indicada para instalaciones de detección y alarma de incendios en edificios donde se requiera interconectar varias centrales JBE-P2L1 en red, como grandes instalaciones industriales, complejos hospitalarios, centros comerciales o edificios de oficinas con múltiples plantas o bloques independientes que deban operar de forma coordinada.
