Tarjeta de expansión JBE-P2L2-IO de Jade Bird que añade 2 entradas y 4 salidas adicionales a la central analógica direccionable JBE-P2L1. Compatible con la caja de expansión JBE-EXP para instalar hasta 4 tarjetas.
100 disponibles

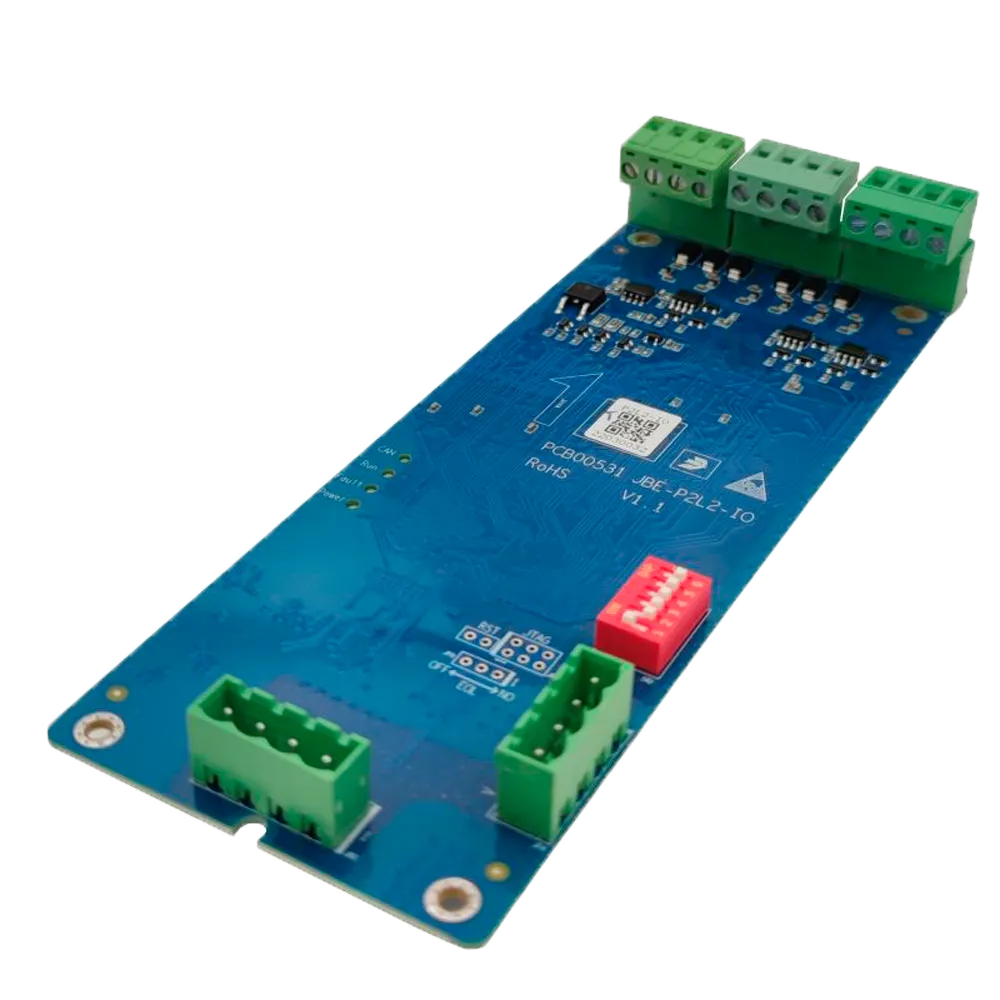

La JBE-P2L2-IO es la tarjeta de expansión de entradas/salidas diseñada por Jade Bird para ampliar las capacidades de la central analógica direccionable JBE-P2L1. Cada tarjeta incorpora 2 entradas y 4 salidas DC adicionales, con topología seleccionable Clase A o Clase B, permitiendo una integración flexible con los dispositivos de campo de la instalación.
Para instalar más de una tarjeta JBE-P2L2-IO es imprescindible disponer de la caja de expansión JBE-EXP. La dirección de cada tarjeta se configura mediante el DIP de configuración incluido. Consulte el manual de instalación correspondiente antes de proceder al montaje.
La tarjeta JBE-P2L2-IO está concebida para ampliar las entradas y salidas disponibles en la central de incendios JBE-P2L1 de Jade Bird. La central admite directamente una tarjeta en su ranura de expansión; si se necesita mayor capacidad, la caja de expansión JBE-EXP permite alojar hasta 4 tarjetas JBE-P2L2-IO de forma simultánea, incrementando así las posibilidades de integración con dispositivos de campo.
Cada tarjeta permite seleccionar, de forma independiente, la topología de conexión a los dispositivos de campo: Clase A (configuración en anillo, mayor tolerancia a fallos) o Clase B (configuración en ramal). Esta flexibilidad facilita la adaptación a los distintos tipos de instalaciones y requisitos normativos del proyecto.
El procedimiento de instalación requiere desconectar previamente las baterías y la alimentación principal de la central JBE-P2L1. A continuación, se introduce la tarjeta en su ranura, se fija con los 4 tornillos suministrados y se asigna su dirección mediante el DIP de configuración. Una vez encendida la central, se actualiza el número de tarjetas E/S disponibles desde el menú Instalar > 8. Configuración del sistema y se configura la topología desde Ajust > 9. Configurar tarjeta IO.
Para garantizar el correcto funcionamiento de la instalación, se recomienda realizar pruebas de alarma de forma periódica, con una frecuencia mínima recomendada de cada 6 meses.
La tarjeta JBE-P2L2-IO forma parte del sistema certificado de la central JBE-P2L1, amparada por la declaración de prestaciones DoP-0370-CPR-3813-1 conforme a las normas EN 54-2 y EN 54-4, con marcado CE bajo el organismo notificado número 0370. Fabricada por Jade Bird Fire Alarm International (Europe), S.L., con sede en Barcelona (España).
| Tipo de producto | Tarjeta de expansión de entradas/salidas |
|---|---|
| Compatible con | Central JBE-P2L1 |
| Entradas por tarjeta | 2 |
| Salidas DC por tarjeta | 4 |
| Tensión de salida | 20 a 30 Vdc |
| Corriente disponible en salida DC | 500 mA a 24 Vdc |
| Topologías seleccionables | Clase A (anillo) o Clase B (ramal) |
| Número de tarjetas por sistema (con JBE-EXP) | 1, 2, 3 o 4 |
| Normativa | EN 54-2, EN 54-4 |
| Declaración de prestaciones | DoP-0370-CPR-3813-1 |
| Organismo notificado | 0370 |
| Fabricante | Jade Bird Fire Alarm International (Europe), S.L. — Barcelona, España |
La tarjeta JBE-P2L2-IO es idónea para instalaciones de detección y alarma de incendios en edificios donde la central JBE-P2L1 requiera un mayor número de puntos de entrada y salida para la integración con dispositivos de campo adicionales, como sirenas, módulos de control o sistemas de gestión de edificios, siempre dentro de las prestaciones certificadas del sistema.
