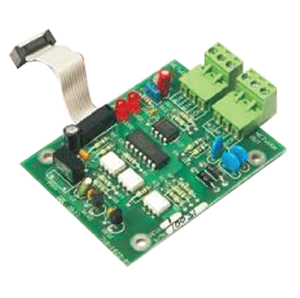

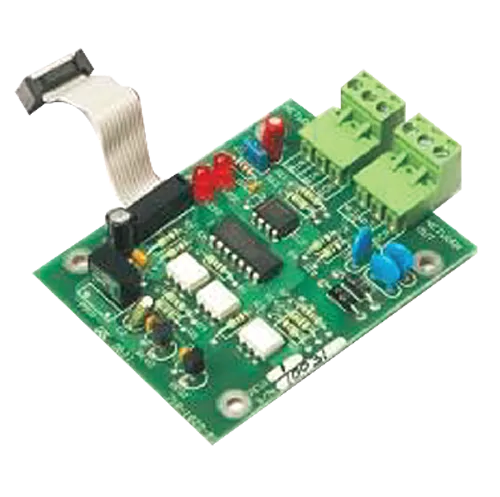

Tarjeta de red estándar Advanced MXP-503 para centrales de incendio MxPro 5. Permite conectar hasta 32 nodos (50 con buffer) en redes peer-to-peer con cable de dos hilos trenzado apantallado.
100 disponibles
La tarjeta de red estándar Advanced MXP-503 permite interconectar centrales de incendio, terminales remotos y periféricos de red de la gama MxPro 5 mediante cable bifilar trenzado apantallado resistente al fuego. La solución combina inteligencia distribuida y reducción de costes de instalación, desde sistemas de dos paneles hasta redes de área amplia.
Esta tarjeta debe instalarse en la placa base de una central o terminal remoto MxPro 5 compatible. La instalación debe ser realizada por personal técnico cualificado conforme a la normativa de instalaciones de detección de incendios aplicable.
El sistema de red opera como una verdadera arquitectura peer-to-peer: cualquier información procedente de un dispositivo de entrada o salida puede transmitirse por la red y visualizarse en cualquier central MxPro 5 o terminal remoto. En cuanto se asigna una dirección de nodo válida a un nuevo panel, el resto de nodos lo reconoce de forma inmediata, facilitando la ampliación del sistema en cualquier momento.
Todas las centrales MxPro 5 incorporan un analizador de red que proporciona información de diagnóstico y estado en tiempo real. Además, es posible inhibir la transmisión de alarmas o averías durante la fase de puesta en marcha, evitando activaciones no deseadas.
Para instalaciones más complejas, el software de configuración PC-NeT Mx (basado en Windows) permite programar sectores con control de silencio, reactivación y restablecimiento, así como retardos de investigación, inhibiciones de grupo e instrucciones de prueba. Cualquier dispositivo de entrada puede programarse para actuar sobre cualquier dispositivo de salida en cualquier panel de la red.
La tarjeta MXP-503 incorpora dos LED rojos de indicación en placa: el LED 1 se ilumina al transmitir datos y el LED 2 al recibirlos, facilitando la verificación del estado de la comunicación durante la instalación y el mantenimiento.
| Modelo | MXP-503 |
|---|---|
| Tipo | Tarjeta de red estándar |
| Compatibilidad | Centrales y terminales remotos MxPro 5 |
| Conexión de entrada | IN: A/B SCN (pantalla) |
| Conexión de salida | OUT: A/B SCN (pantalla) |
| Indicación en placa | 2 LED rojos (TX y RX) |
| Consumo de corriente | 20 mA (desde placa base del panel) |
| Máx. nodos (estándar) | 32 (50 con buffer de señal) |
| Longitud máx. de cable | 1,5 km (total) |
| Zonas compartidas en red | Hasta 1000 |
| Temperatura de funcionamiento | -5 °C a 40 °C |
| Humedad máxima | 95 % sin condensación |
| Dimensiones (Al × An × P) | 85 mm × 65 mm × 20 mm |
| Cable recomendado | Par trenzado de 2 hilos con apantallado |
La tarjeta MXP-503 es idónea para la interconexión de centrales de detección de incendios MxPro 5 en edificios de mediana envergadura, campus universitarios, complejos industriales o cualquier instalación que requiera una red de alarma distribuida de hasta 32 nodos con monitorización centralizada de zonas y eventos.
