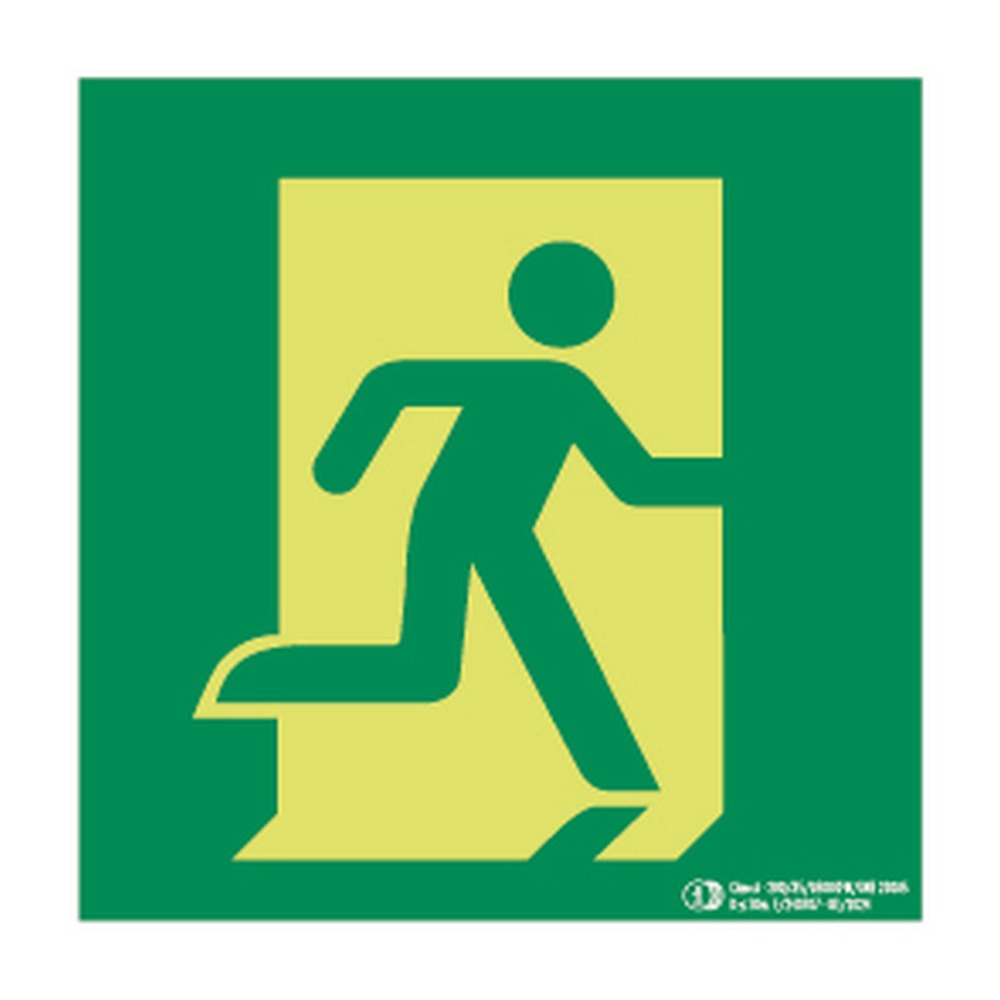

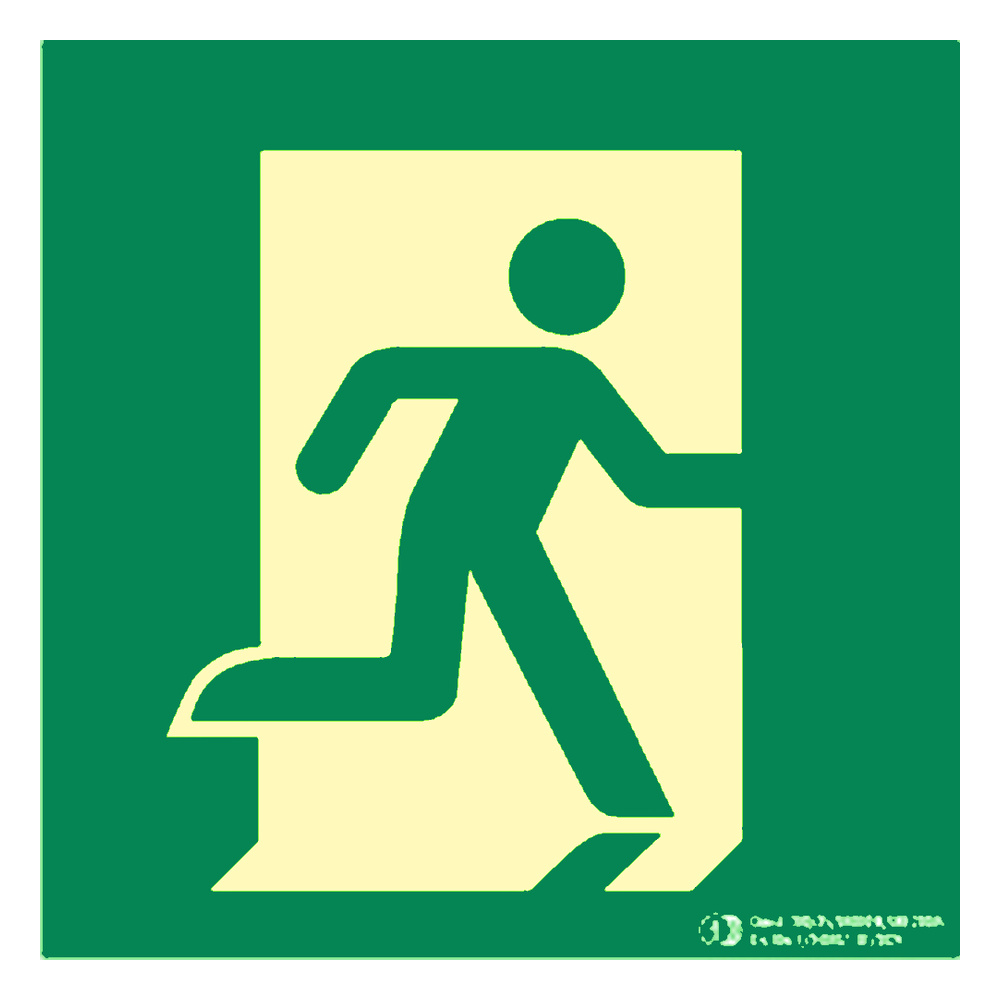

Señal EYS-308 Clase A para indicar la salida habitual y de emergencia del edificio. Fabricada en material fotoluminiscente segun UNE 23034 y con pictograma normalizado conforme a UNE-EN ISO 7010:2020. Obligatoria en vias de evacuacion segun el RD 485/1997 Anexo III y el RD 513/2017 para instalaciones de proteccion contra incendios.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|

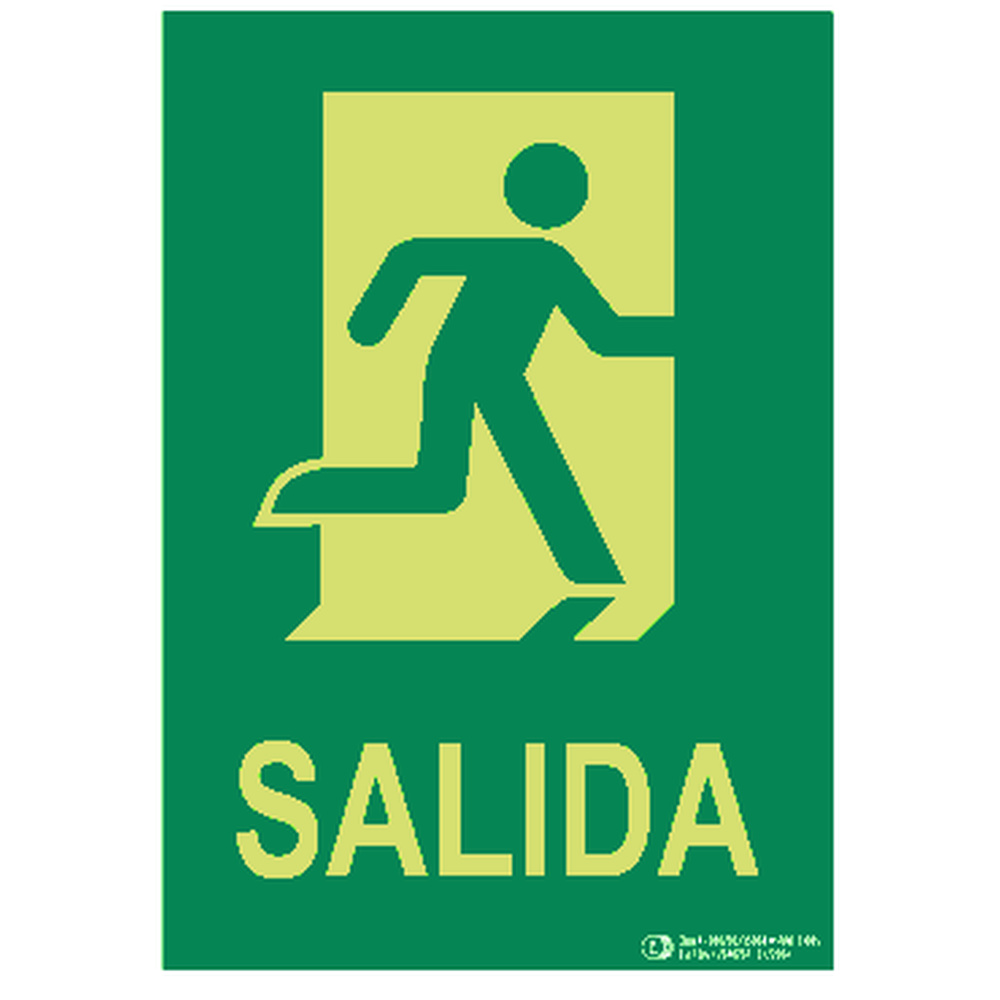

Rectangular · mm × mm
|
La señal Salida habitual y de emergencia identifica aquellos accesos que sirven tanto para el uso cotidiano como para la evacuacion del edificio en caso de emergencia, cubriendo con un unico elemento ambas funciones. Su colocacion es obligatoria en cualquier lugar de trabajo conforme al RD 485/1997 Anexo III siempre que la salida no sea evidente por si misma, y en instalaciones con sistemas de proteccion contra incendios (PCI) conforme al RD 513/2017. El pictograma E001 de la UNE-EN ISO 7010:2020 garantiza la identificacion inmediata incluso en condiciones de escasa visibilidad, mientras que la fotoluminiscencia segun UNE 23034 permite su lectura cuando falla el alumbrado ordinario. Es la señal de referencia en señalizacion de vias de evacuacion para centros de trabajo, edificios de uso publico, locales comerciales y centros de tratamiento o atencion social, asegurando el cumplimiento del CTE DB-SI seccion 3 y la obtension de la licencia de actividad municipal.
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
La salida habitual es la que se usa en condiciones normales de funcionamiento del edificio. La salida de emergencia, en cambio, solo se habilita cuando la salida normal no es utilizable en caso de siniestro. La señal EYS-308 identifica la puerta que cumple ambas funciones simultaneamente, evitando la necesidad de instalar dos carteles distintos. Esto esta recogido en la UNE-EN ISO 7010:2020 y en el RD 485/1997 Anexo III.
El RD 485/1997 Anexo III obliga a señalizar toda salida de evacuacion cuyo uso no sea evidente para los trabajadores. En la practica, cualquier lugar de trabajo con mas de una planta, aforo elevado o recorrido de evacuacion no diafano debe disponer de señalizacion conforme a UNE-EN ISO 7010:2020. En edificios de uso publico, el CTE DB-SI seccion 3 impone requisitos adicionales que afectan directamente a la licencia de actividad.
Segun el RD 485/1997 Anexo III y el CTE DB-SI, las puertas situadas en recorridos de evacuacion deben poderse abrir desde el interior sin llave ni herramienta especial. Pueden permanecer cerradas en condiciones normales siempre que dispongan de barra antipanic o sistema de apertura de emergencia. La señal EYS-308 debe colocarse de forma visible sobre o junto a la puerta para que el recorrido de evacuacion sea reconocible de inmediato.
La señalizacion de evacuacion en España se rige principalmente por tres normas: el RD 485/1997 Anexo III (señalizacion en lugares de trabajo), el RD 513/2017 (reglamento de instalaciones de PCI) y la UNE-EN ISO 7010:2020 (pictogramas normalizados). En edificios de publica concurrencia se aplica ademas el CTE DB-SI seccion 3. La fotoluminiscencia del soporte debe cumplir la UNE 23034 para garantizar la visibilidad cuando falla el alumbrado.
La señalizacion de evacuacion incluye cuatro tipos funcionales: señales de salida (como esta EYS-308), señales de direccion de recorrido, señales de punto de reunion y señales de no usar (salida bloqueada). Esta señal corresponde a la categoria de salida habitual y de emergencia, con pictograma E001 de la UNE-EN ISO 7010:2020, y es la mas frecuente en la señalizacion de vias de evacuacion de edificios de trabajo y uso publico.
