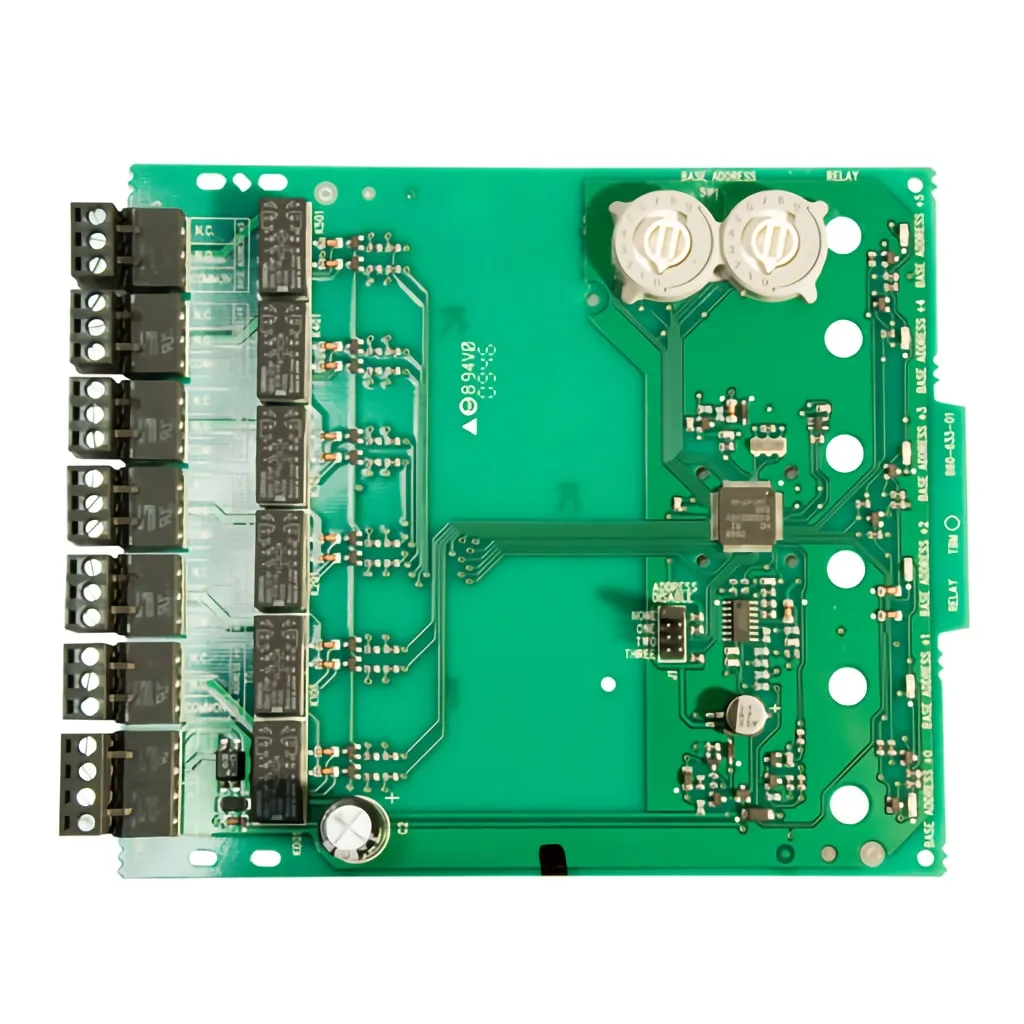

El NOTIFIER NFXI-RM6 es un módulo de control direccionable con seis salidas en forma de relé (NA/NC) compatible con los protocolos OPAL (hasta 159+159 direcciones) y CLIP (hasta 99+99). Incorpora aislador de cortocircuito integrado, indicadores LED tricolor controlados por el panel y direccionamiento decádico mediante microinterruptores. Se conecta directamente al lazo analógico y es compatible con todas las centrales analógicas de NOTIFIER. Requiere caja metálica de montaje 002-439.
El NOTIFIER NFXI-RM6 es un módulo de control direccionable con seis salidas independientes en forma de relé NA/NC diseñado para integrarse directamente en el lazo de comunicaciones analógico. Compatible con los protocolos OPAL (159+159) y CLIP (99+99), incorpora aislador de cortocircuito integrado e indicadores LED tricolor controlados por el panel.
La instalación debe realizarse en una caja metálica correctamente conectada a tierra (referencia 002-439) conforme a los requisitos de EN54-17 y EN54-18. Todo el cableado debe cumplir la normativa local aplicable.
El NFXI-RM6 está concebido para la activación, a través del lazo de comunicaciones, de elementos auxiliares como puertas y compuertas cortafuego, paros de ascensores y otros actuadores. Cada una de sus seis salidas proporciona un contacto seco aislado que puede configurarse como normalmente abierto o normalmente cerrado.
El módulo incluye aislador de cortocircuito, lo que garantiza que un fallo puntual en el lazo no inhabilite más de un dispositivo del bucle inteligente, manteniendo la continuidad operativa del resto de la instalación.
Es compatible con todas las centrales analógicas de NOTIFIER. El direccionamiento se realiza mediante microinterruptores rotativos decádicos. En CLIP, la dirección base se ajusta entre 01 y 94, asignándose automáticamente las cinco direcciones siguientes a los módulos restantes; es posible inhabilitar hasta cuatro módulos mediante dip switch. En protocolo OPAL (Advanced Protocol), se permite direccionamiento entre 01 y 159 con subdirecciones para los módulos adicionales.
Cada módulo dispone de indicadores LED tricolor (verde, rojo y ámbar) controlados directamente por el panel, que pueden parpadear, permanecer encendidos o apagarse según el estado del sistema.
| Tensión de operación | 15–29 V DC |
|---|---|
| Consumo en reposo | 1,45 mA aprox. |
| Consumo en alarma | 32 mA aprox. (6 relés conmutados y 6 LED encendidos fijos) |
| Rango de temperatura | -10 °C a +55 °C |
| Humedad | 10–93 % sin condensación |
| Dimensiones (H × A × F) | 173 × 147 × 32 mm |
| Peso | 0,200 kg aprox. |
| Contacto relé – 3 A / 30 V DC | Resistiva, no codificado |
| Contacto relé – 2 A / 30 V DC | Resistiva, codificado |
| Contacto relé – 2 A / 25 V AC | PF=0,35, no codificado |
| Contacto relé – 0,9 A / 125 V DC | Resistiva, no codificado |
| Contacto relé – 0,5 A / 125 V AC | PF=0,75, no codificado |
| Resistencia máxima de cableado IDC | 40 ohmios |
| Sección de cable | 0,8 mm² – 3,25 mm² |
| Protocolos | OPAL 159+159 / CLIP 99+99 |
| Caja de montaje requerida | 002-439 (metálica, en superficie) |
El NFXI-RM6 está especialmente indicado para la activación remota de compuertas cortafuego, puertas de emergencia, paros de ascensores y otros actuadores auxiliares en instalaciones de detección de incendios con lazo analógico NOTIFIER. Su diseño modular y la integración del aislador de cortocircuito lo hacen idóneo para edificios con múltiples zonas y requisitos de segmentación del lazo.
