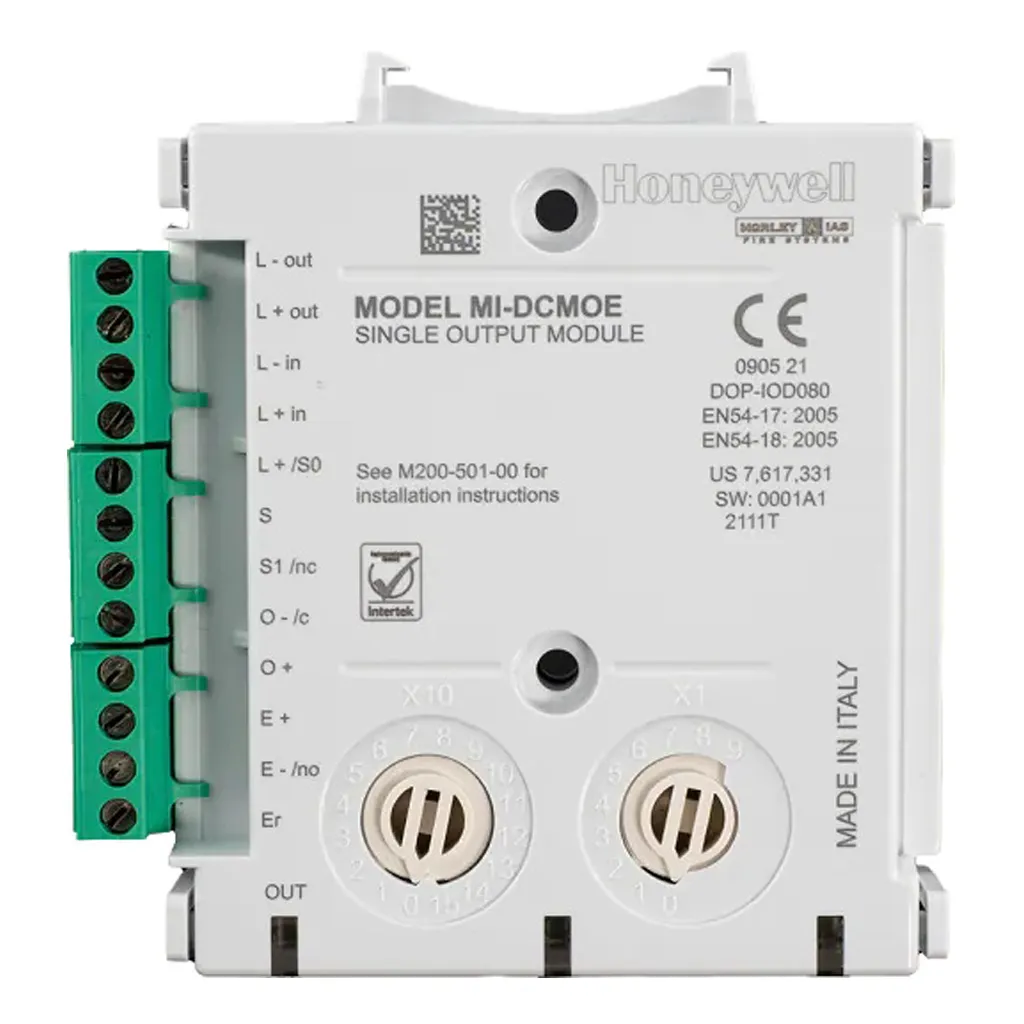

Módulo de salida única direccionable Morley MI/DCMOE para sistemas analógicos DXC y MAX. Incorpora aislador de cortocircuitos integrado, soporte para carril DIN, indicadores LED multicolor visibles por ambos lados y direccionamiento mediante selectores giratorios. Compatible con protocolos CLIP y Avanzado.
El MI/DCMOE es un módulo de control analógico direccionable de salida única de la gama Morley, diseñado para integrarse en sistemas de detección de incendios con centrales DXC y MAX. Combina fiabilidad, funcionalidad avanzada y un diseño compacto que simplifica tanto la instalación como el mantenimiento.
Incorpora protección contra cortocircuitos en el lazo de comunicaciones, seleccionable o deseleccionable según las necesidades de cada instalación.
Soporte para carril DIN integrado en la propia carcasa. Compatible también con montaje en superficie mediante cajas M200SMB o SMB6-V0.
LED de estado multicolor visible por ambos lados del módulo sin necesidad de retirar la tapa. Proporciona diagnóstico del estado de la salida supervisada.
Selector giratorio siempre visible y accesible, independientemente del método de montaje, facilitando la puesta en marcha y el mantenimiento.
Compatible con ambos protocolos de comunicación de la gama Morley, garantizando integración con las centrales DXC y MAX.
Información identificativa grabada con láser en la superficie de la carcasa para mayor resistencia a la degradación con el paso del tiempo.
Para el montaje en superficie se requieren las cajas accesorias M200SMB o SMB6-V0. La clasificación IP aumenta a IP44 cuando se instala en la caja M200E-SMB.
En modo supervisado, el MI/DCMOE desconecta la supervisión de la carga y conecta la fuente de alimentación externa a través de un relé de doble polo, supervisando también dicha fuente y generando condición de fallo si la tensión cae por debajo del umbral establecido. En modo no supervisado, conmuta un único juego de contactos forma C sin supervisión de carga ni de alimentación.
Los módulos incorporan conectores de fácil inserción que agilizan la instalación, las pruebas y las labores de mantenimiento. El selector giratorio de direccionamiento permanece siempre accesible, incluso en instalaciones con espacio reducido.
El MI/DCMOE forma parte de una familia de módulos E/S analógicos que comparten mecánica común, lo que reduce el coste de instalación y el espacio necesario. La gama incluye módulos de entrada simple (MI/DMMIE), doble entrada (MI/DMM2IE) y doble entrada con salida única (MI/D2ICMOE).
| Parámetro | Valor |
|---|---|
| Tensión de funcionamiento | 15 a 32 VDC |
| Corriente máxima en reposo | 160 µA a 24 VDC sin comunicaciones |
| Especificaciones del relé | Forma C, 2 A a 30 VDC, carga resistiva |
| Temperatura de funcionamiento | -20 °C a +60 °C |
| Humedad | 5 a 95% HR (sin condensación) |
| Clasificación IP | IP40 (IP44 en caja M200E-SMB) |
| Anchura | 93 mm (incluyendo bloque de terminales) |
| Longitud | 82 mm |
| Altura | 22 mm |
| Peso | 118 g |
| Sección máxima de cable | 2,5 mm² |
| Compatibilidad | Centrales Morley DXC y MAX |
| Protocolos | CLIP y Avanzado |
El Morley MI/DCMOE está indicado para su uso en sistemas de detección y alarma de incendios donde se requiera activar equipos auxiliares —como sirenas, puertas cortafuegos u otros dispositivos de control— desde la central analógica, con supervisión continua del cableado y de la fuente de alimentación externa. Su diseño compacto lo hace especialmente adecuado para instalaciones con limitaciones de espacio en cuadros o canales de distribución.
