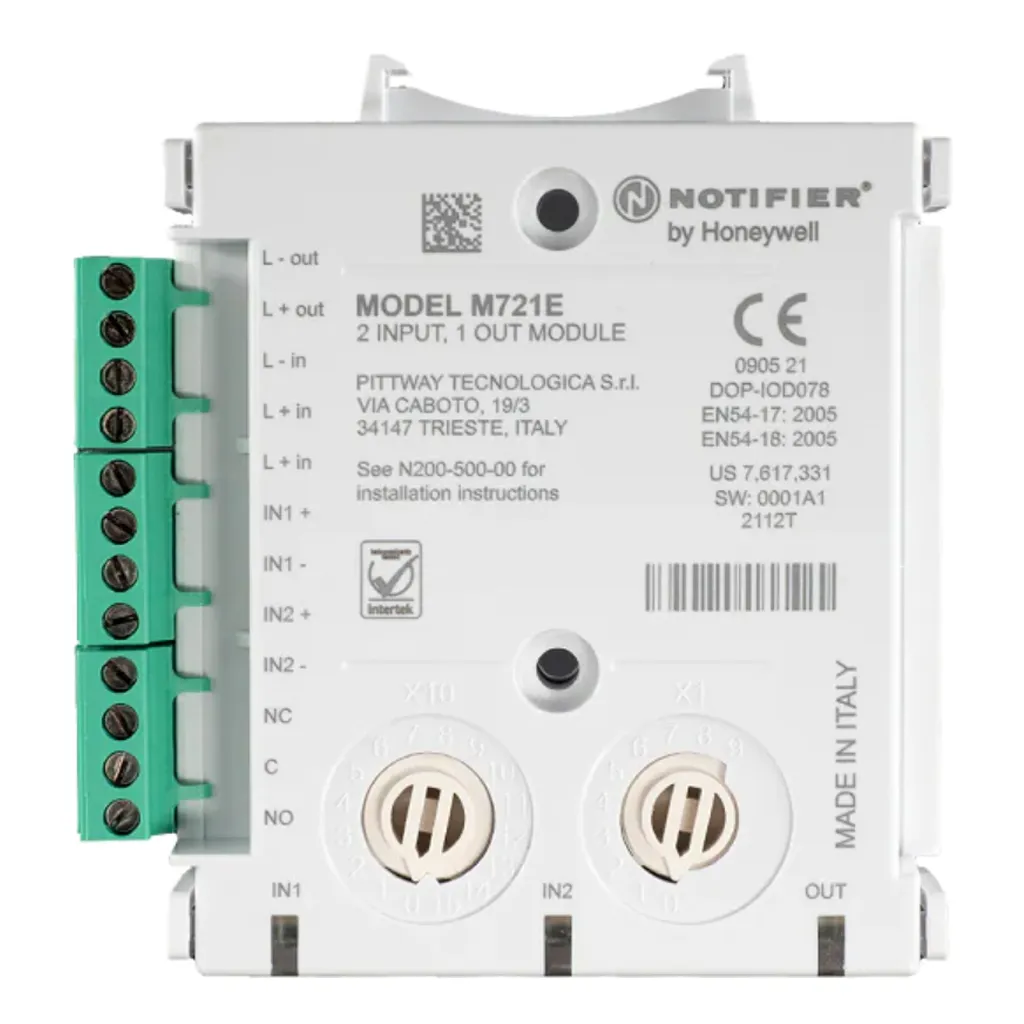

El Notifier M721E es un módulo direccionable de la serie M700E con dos entradas supervisadas y una salida de relé, diseñado para integrarse en sistemas de detección de incendio analógicos. Compatible con protocolo CLIP y Avanzado/Opal, incorpora aisladores de cortocircuito, soporte para carril DIN integrado e indicadores luminosos tricolor. Tensión de funcionamiento de 15 a 32 VDC y clasificación IP30.
El Notifier M721E pertenece a la serie M700E de módulos de entrada/salida para sistemas de detección de incendio analógicos. Combina dos entradas supervisadas con una salida de relé, protocolo CLIP y Avanzado/Opal, y aisladores de cortocircuito integrados, todo ello en un formato compacto compatible con montaje en carril DIN, caja de superficie o caja estándar.
La clasificación IP44 solo se alcanza cuando el módulo se instala junto con la caja de montaje en superficie M200E–SMB. En instalaciones sin dicha caja, la protección es IP30.
El M721E supervisa dos circuitos de entrada de dispositivos externos y ofrece un contacto de relé de conmutación unipolar sin tensión para el control de dispositivos auxiliares. Los canales de entrada admiten supervisión tanto por enclavamiento como analógica, con tres estados diferenciados: normal, circuito abierto y combinado de alarma/cortocircuito. La supervisión analógica monitoriza de forma continua el circuito, devolviendo una señal proporcional a la resistencia.
La compatibilidad con el protocolo CLIP y el protocolo Avanzado/Opal garantiza la integración del M721E con la amplia gama de centrales analógicas Notifier, tanto actuales como de generaciones anteriores, sin necesidad de adaptadores adicionales.
La dirección se asigna mediante selectores rotatorios que permanecen visibles y accesibles independientemente del método de montaje elegido. Los indicadores LED tricolor permiten el diagnóstico del estado de cada entrada/salida sin necesidad de retirar la tapa de la caja, facilitando las labores de instalación, prueba y mantenimiento.
La mecánica de la serie M700E es común para todos los módulos de la gama, lo que simplifica la gestión de inventario. El soporte para carril DIN está integrado en el propio módulo. La identificación del módulo aparece grabada con láser en la carcasa para mayor durabilidad. La sección máxima de cable admitida es de 2,5 mm².
| Tensión de funcionamiento | 15 a 32 VDC |
|---|---|
| Corriente máx. en reposo | 140 µA a 24 VDC sin comunicación |
| Corriente de salida | 2 A a 30 VDC, carga resistiva |
| Relé | Normal y supervisado, forma C, 2 A a 30 VDC, carga resistiva |
| Protocolo | CLIP y Avanzado/Opal |
| Grado de protección IP | IP30 (IP44 en M200E–SMB) |
| Temperatura de funcionamiento | −20 °C a +60 °C |
| Humedad | 5 a 95% HR (sin condensación) |
| Dimensiones (A × H × L) | 22 × 82 × 93 mm |
| Sección máx. de cable | 2,5 mm² |
| Peso | 118 g |
El M721E es adecuado para instalaciones de detección de incendio analógica donde se requiere supervisar dos circuitos de entrada de dispositivos externos —como detectores convencionales o pulsadores— y controlar un dispositivo auxiliar mediante relé. Su compatibilidad con carril DIN lo hace especialmente indicado para montajes en cuadros eléctricos o armarios técnicos.
