El IO2034NC es un módulo direccionable analógico de 4 entradas supervisadas y 4 salidas de relé de la Serie 2000 de Kidde Commercial. Se alimenta directamente del lazo, ocupa una única dirección (rango 1-128) y ofrece funcionamiento normalmente abierto o normalmente cerrado. Incluye caja de conexiones IO2BOX. Dimensiones: 175 × 124 × 51 mm.

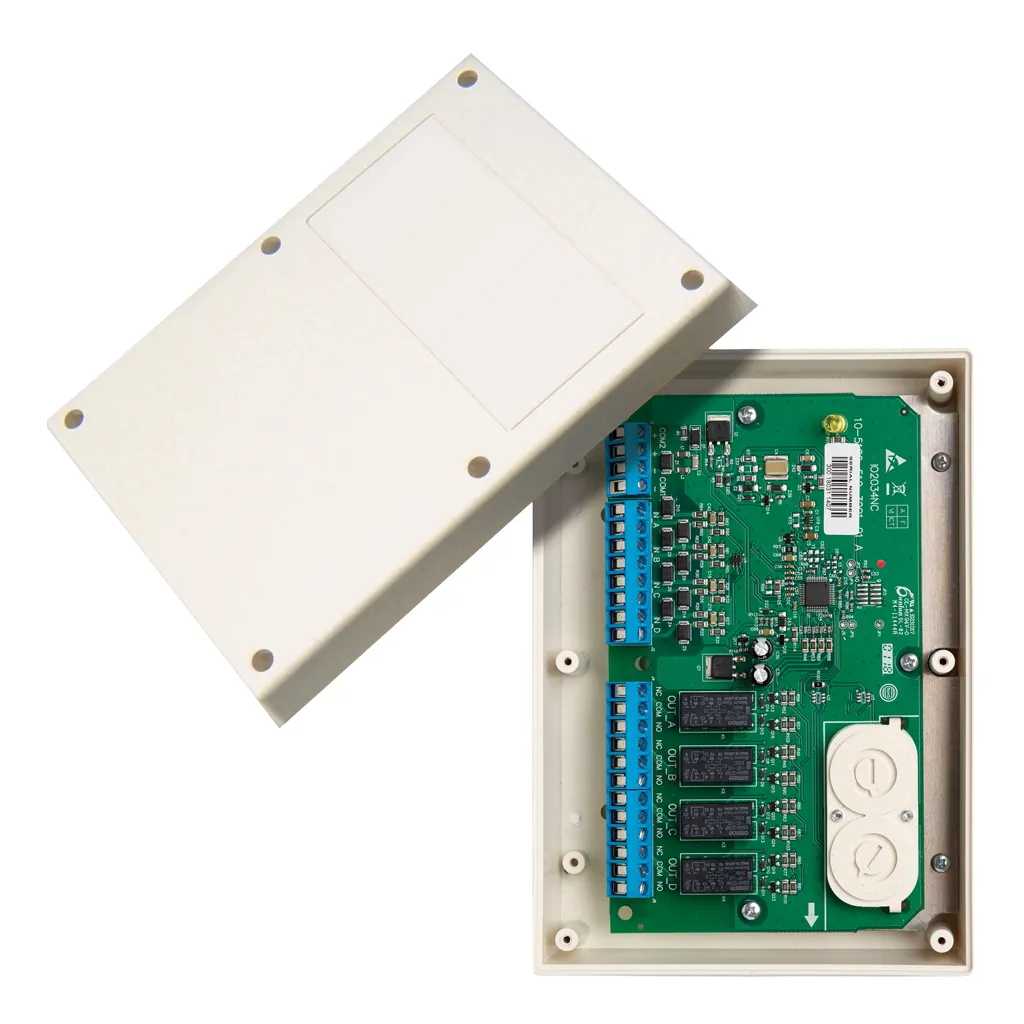

El IO2034NC es un módulo direccionable de la Serie 2000 de Kidde Commercial que integra 4 entradas supervisadas y 4 salidas de relé en una única dirección de lazo. Alimentado directamente por el bucle, se suministra con la caja de conexiones IO2BOX lista para montaje en pared.
Módulo diseñado exclusivamente para uso en interiores (IP40). Compatible con paneles de detección FP1200/2000 y 2X de la Serie 2000.
El IO2034NC ocupa una sola dirección en el lazo de la Serie 2000, independientemente del número de entradas o salidas configuradas. El direccionamiento se realiza mediante dos selectores rotativos, permitiendo hasta 128 dispositivos por lazo. Todos los dispositivos de la Serie 2000 utilizan un protocolo de comunicaciones digital con algoritmos de corrección de errores para garantizar la integridad de las comunicaciones.
Cada una de las 4 entradas puede cablearse como supervisada o no supervisada, y configurarse como normalmente abierta o normalmente cerrada. El módulo reporta cuatro estados por entrada: Activo, Normal, Abierto y Cortocircuito, con la posibilidad de programar actuaciones específicas en el panel de incendios para cada estado. La resistencia de alarma es de 33 kΩ y la de terminación de 150 kΩ.
Las 4 salidas son relés enclavados magnéticamente con contacto libre de potencial (2 A @ 30 VDC). Al tratarse de un relé magnético, no se produce consumo adicional de corriente cuando la salida está activa o en reposo, optimizando el consumo total del lazo.
El módulo se alimenta directamente del lazo (17 a 28 VDC), con un consumo en reposo inferior a 350 µA y de 420 µA en modo activo, lo que facilita la integración sin necesidad de fuentes auxiliares.
| Compatibilidad | Serie 2000 (FP1200/2000 y 2X) |
|---|---|
| Indicación de estado | LED |
| Método de direccionamiento | Selector rotativo |
| Intervalo de direcciones | 1 a 128 dispositivos por lazo |
| Tipo de alimentación | Alimentado por lazo |
| Tensión de funcionamiento | 17 a 28 VDC |
| Consumo en reposo | <350 µA |
| Consumo activo | 420 µA |
| Cantidad de entradas | 4 |
| Tipo de entrada | Supervisada |
| Estados de entrada | Activo, Normal, Abierto, Cortocircuito |
| Resistencia de alarma | 33 kΩ, ¼ W, 5% |
| Resistencia de terminación | 150 kΩ, ¼ W, 5% |
| Cantidad de salidas | 4 |
| Tipo de salida | Relé 2 A @ 30 VDC |
| Dimensiones | 175 × 124 × 51 mm |
| Peso neto | 100 g |
| Color | Blanco |
| Material | Plástico |
| Tipo de montaje | Montaje en pared |
| Cable | 2 hilos (lazo) |
| Temperatura de funcionamiento | -10 a +55 °C |
| Temperatura de almacenamiento | -20 a +60 °C |
| Humedad relativa | 10 a 95% sin condensación |
| Entorno | Interior |
| Clasificación IP | IP40 |
| Normativa | EN54-18 |
| Cumplimiento | CE, REACH, RoHS 3, WEEE |
| Certificación | CPR |
El IO2034NC está indicado para instalaciones de detección de incendio que requieran monitorización de entradas y activación de salidas en una única dirección de lazo: control de equipos auxiliares, monitorización de puertas cortafuego, activación de sistemas de extinción o cualquier aplicación compatible con los paneles de la Serie 2000 en entornos interiores.
