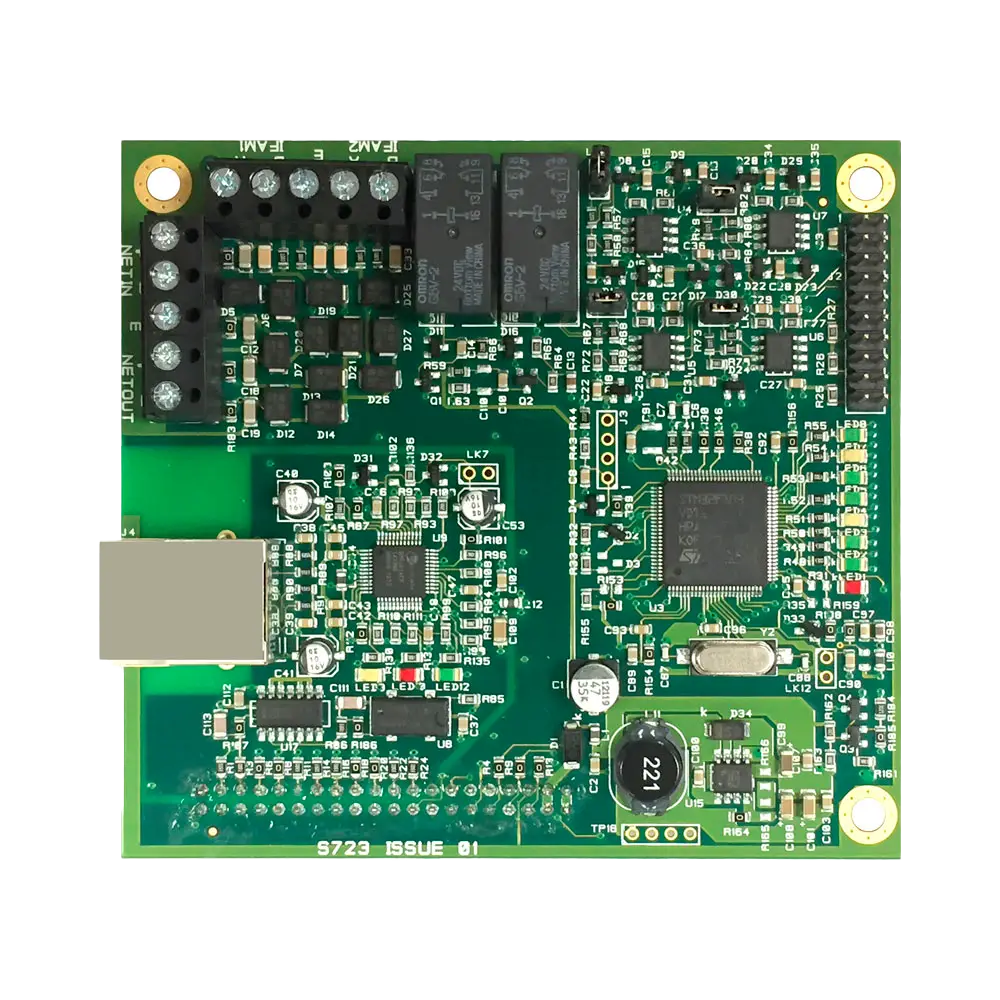

El Hochiki K2008 es un módulo de red para centrales Latitude que proporciona comunicación RS485 full dúplex de alta velocidad, con aislamiento simple y supervisión de circuito conforme a EN54-13. Permite conectar hasta 127 paneles en red.
100 disponibles
El Hochiki K2008 es el módulo de red estándar diseñado para centrales de incendio analógico-direccionables de la gama Latitude. Proporciona comunicación RS485 full dúplex de alta velocidad con aislamiento simple y supervisión de circuito conforme a EN54-13, permitiendo compartir información de estado entre múltiples paneles distribuidos en grandes instalaciones.
Este módulo está destinado a instaladores y técnicos cualificados en sistemas de detección de incendios. La versión K2008FI (totalmente aislada) no es compatible con la supervisión de circuito EN54-13 y debe seleccionarse únicamente cuando se empleen interfaces de red de terceros sin fuente de alimentación aislada.
El K2008 proporciona dos salidas RS485 full dúplex independientes: una para la interconexión de paneles Latitude y otra para la interfaz con equipos de brigada de bomberos Schraner (mercado alemán). Esta arquitectura permite supervisar y compartir el estado de alarma e incidencias entre todos los paneles de la red de forma continua.
La versión estándar K2008 incorpora aislamiento simple y monitorización de circuito abierto débil y cortocircuito en cumplimiento con la norma EN54-13. El cableado en bucle de dos hilos garantiza la integridad de la red mediante el aislamiento de los segmentos defectuosos.
El módulo dispone de 11 indicadores LED que ofrecen información de diagnóstico en tiempo real: estado del latido del sistema, comunicaciones TX/RX de la red Latitude y de la interfaz Schraner, fallos internos, comunicaciones del bus SPI, estado dúplex e interfaz de ingeniería Ethernet.
Las tasas de baudios de entrada y salida de red son seleccionables de forma independiente desde la configuración del panel Latitude, con valores de 19200, 115200 y 128000 baudios. Esta flexibilidad resulta especialmente útil al emplear convertidores de fibra óptica u otras interfaces de terceros que operen a velocidades distintas.
El K2008 es totalmente compatible con los repetidores Latitude Vision, que se suministran con el módulo de red preinstalado de serie, simplificando la puesta en marcha en instalaciones de gran tamaño.
| Tensión de funcionamiento | 24 V CC |
|---|---|
| Protocolo | RS485 full dúplex |
| Tasas de baudios | 19200 / 115200 / 128000 (seleccionables independientemente) |
| Paneles máximos en red | 127 |
| Distancia máxima entre nodos | 1200 m |
| Cable recomendado hasta 600 m | Belden 9721 |
| Cable recomendado hasta 1200 m | Belden 9860 |
| Indicadores LED | 11 (latido, TX/RX Latitude, TX/RX Schraner, fallos internos, bus SPI, estado dúplex, interfaz Ethernet) |
| Supervisión EN54-13 | Sí (versión K2008 estándar) |
| Aislamiento | Simple (aislamiento total disponible en modelo K2008FI) |
El módulo K2008 es idóneo para grandes instalaciones que requieran la interconexión en red de múltiples centrales Latitude, como edificios corporativos, hospitales, centros comerciales o campus universitarios. Permite la supervisión centralizada del estado de alarma e incidencias en todos los paneles de la red, mejorando la capacidad de respuesta ante emergencias.
