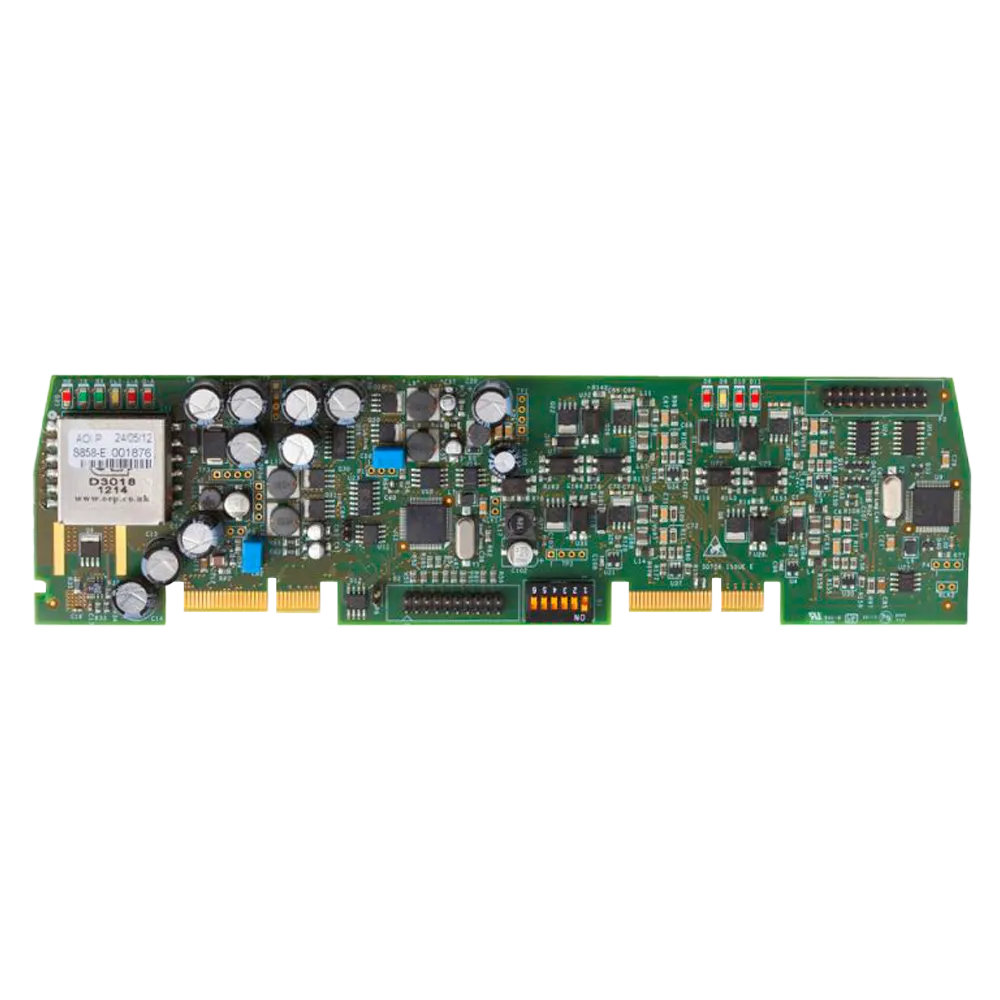

La Hochiki K758 es una tarjeta de bucle doble direccionable para centrales de incendio Latitude. Instalación «Plug and Play» con supervisión de estado de dispositivos y redundancia integrada.
100 disponibles
La Hochiki K758 2 Loop Driver Card es una tarjeta de expansión diseñada para centrales de detección de incendios de la gama Latitude. Aporta dos bucles direccionables adicionales por tarjeta, con instalación sencilla tipo «Plug and Play» y supervisión continua del estado de cada dispositivo conectado.
Esta tarjeta debe instalarse únicamente por personal técnico cualificado en las ranuras habilitadas de la central Latitude correspondiente. Para información sobre compatibilidad y configuración consulte al soporte técnico de Hochiki.
La K758 se integra en la placa trasera principal de la central Latitude ocupando las ranuras C, D, E o F en versiones de 2 a 8 bucles. Cuando la central incorpora placa de extensión (versiones de 2 a 16 bucles), las tarjetas también pueden alojarse en las ranuras G, H, J y K, permitiendo escalar la instalación hasta un máximo de 16 bucles direccionables.
La tarjeta supervisa de forma continua el estado de los dispositivos conectados a cada bucle y transmite esa información a la placa procesadora principal con pantalla LCD. Almacena internamente todas las configuraciones de dispositivos y es capaz de operar de forma autónoma ante fallos catastróficos, garantizando la integridad de las funciones de alarma y avería conforme a la norma EN54-2.
La tarjeta incorpora los LED 6 a 11 para ofrecer información detallada de estado: el LED 11 indica actividad de salida (parpadeo rojo), el LED 10 actividad de entrada (parpadeo verde), el LED 9 señala condición de fallo (parpadeo amarillo), los LED 8 y 7 informan sobre transmisión y recepción de datos entre tarjetas del sistema, y los LED 10 y 11 del procesador 2 señalan el estado apagado de cada bucle, mientras el LED 8 ofrece el latido del procesador 2.
La instalación es de tipo «Plug and Play»: la tarjeta se inserta en la ranura disponible del backplane sin necesidad de herramientas especiales. La dirección del bus RS485 se asigna mediante el interruptor DIP de seis posiciones (S1) situado en la propia tarjeta, facilitando la identificación de cada tarjeta dentro del sistema.
La K758 se comunica con el resto de componentes de la central para mantener la integridad de las funciones de alarma y fallo. Los conectores de borde (componentes B y D) permiten la terminación en las ranuras correspondientes tanto de la placa principal como de la placa de extensión.
| Modelo | K758 |
|---|---|
| Bucles por tarjeta | 2 bucles direccionables |
| Máx. tarjetas en versión 2-8 bucles | 4 (hasta 8 bucles) |
| Máx. tarjetas en versión 2-16 bucles | 8 (hasta 16 bucles) |
| Ranuras (placa principal) | C, D, E, F |
| Ranuras (placa de extensión) | G, H, J, K |
| Configuración de dirección RS485 | DIP switch S1 de 6 posiciones |
| Indicadores LED | LED 6 a LED 11 |
| Normativa | EN54-2 |
| Tipo de instalación | Plug and Play |
La tarjeta K758 está indicada para ampliar la capacidad de bucles direccionables en centrales de detección de incendios Hochiki Latitude, tanto en instalaciones nuevas que requieran escalabilidad desde 2 hasta 16 bucles, como en ampliaciones de sistemas existentes donde sea necesario añadir zonas de detección adicionales en edificios de mediana y gran envergadura.
