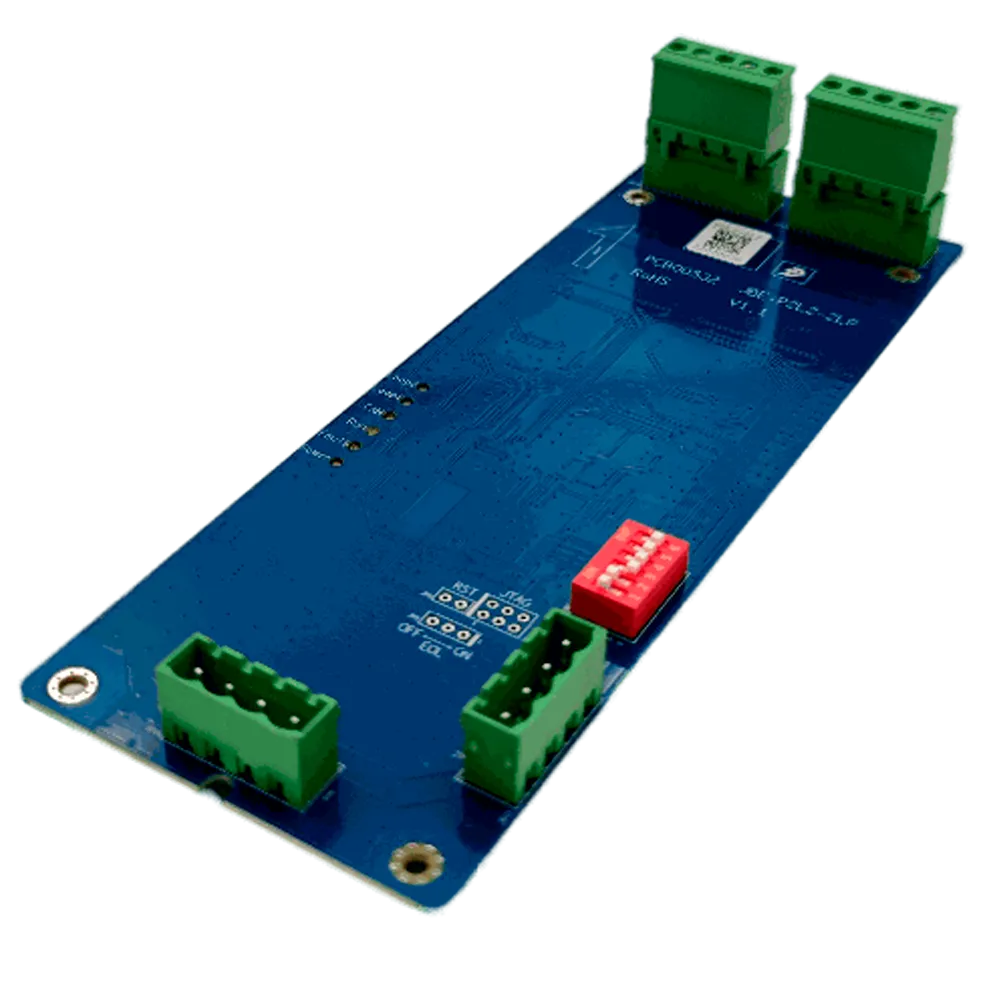

Tarjeta de expansión JBE-P2L2-2LP de Jade Bird que añade 2 lazos adicionales a la central analógica direccionable JBE-P2L1, admitiendo hasta 200 puntos por lazo clase A y una distancia máxima de 2.000 m.
100 disponibles
La JBE-P2L2-2LP es la tarjeta oficial de expansión de lazos de Jade Bird para la central analógica direccionable JBE-P2L1. Cada tarjeta añade 2 lazos adicionales con capacidad para 200 puntos direccionables por lazo en clase A, permitiendo escalar el sistema hasta un total de 8 lazos con la instalación de hasta 3 tarjetas.
La instalación de esta tarjeta debe realizarse con la central JBE-P2L1 completamente desconectada de baterías y alimentación principal. Para alojar más de una tarjeta de expansión es imprescindible la caja JBE-EXP. La clase A o B de cada lazo debe configurarse desde el menú de la central tras la instalación.
La tarjeta JBE-P2L2-2LP se integra directamente en la central analógica direccionable JBE-P2L1, ampliando su capacidad de detección sin necesidad de equipos adicionales para la primera tarjeta. La central base dispone de 2 lazos propios; con cada tarjeta JBE-P2L2-2LP se añaden 2 lazos más, hasta alcanzar los 8 lazos máximos del sistema mediante un total de 3 tarjetas de expansión.
Cada lazo soporta hasta 200 puntos direccionables en configuración clase A, con mezcla libre de detectores analógicos, pulsadores manuales (MCP), módulos de entrada/salida y sirenas direccionables. El protocolo de comunicación es el protocolo pulsado JBE con una tensión de lazo de 20 a 30 Vpp y una corriente disponible de 500 mA por lazo.
El fabricante recomienda cable de par trenzado sin apantallar de 2 × 1,5 mm² con una distancia máxima de lazo de 2.000 m, lo que facilita la cobertura de instalaciones de gran superficie con una infraestructura de cableado estándar.
La instalación consiste en alojar la tarjeta en la central o en la caja de expansión JBE-EXP, fijarla con los 4 tornillos suministrados y seleccionar la dirección mediante el DIP de configuración. Tras encender la central, se actualiza el número de tarjetas de lazo disponibles desde el menú «Instalar › 8. Configuración del sistema» y se configura la clase A o B de cada lazo desde «Ajust › 5. Set loop class (A or B)».
Para garantizar el correcto funcionamiento del sistema, el fabricante recomienda realizar pruebas de alarma periódicamente, con una frecuencia mínima recomendada de cada 6 meses.
| Modelo | JBE-P2L2-2LP |
|---|---|
| Tipo | Tarjeta de expansión de 2 lazos |
| Número de lazos | 2 |
| Máx. puntos direccionables por lazo | 200 (clase A) |
| Máx. lazos por central | 8 (central base + hasta 3 tarjetas) |
| Distancia máxima de lazo | 2.000 m |
| Cable recomendado | 2 × 1,5 mm² par trenzado sin apantallar |
| Tensión de lazo | Protocolo pulsado JBE (20 a 30 Vpp) |
| Corriente disponible por lazo | 500 mA |
| Central compatible | JBE-P2L1 |
| Normativa | EN 54-2, EN 54-4 |
| Marcado CE (notificado) | 0370 |
La tarjeta JBE-P2L2-2LP es ideal para ampliaciones de sistemas de detección de incendios en edificios de mediana y gran envergadura donde la central JBE-P2L1 base no dispone de suficientes lazos para cubrir todos los puntos de detección requeridos. Su escalabilidad la hace adecuada para hospitales, centros comerciales, edificios de oficinas, hoteles e instalaciones industriales que precisan una gestión centralizada con alto número de dispositivos direccionables.
