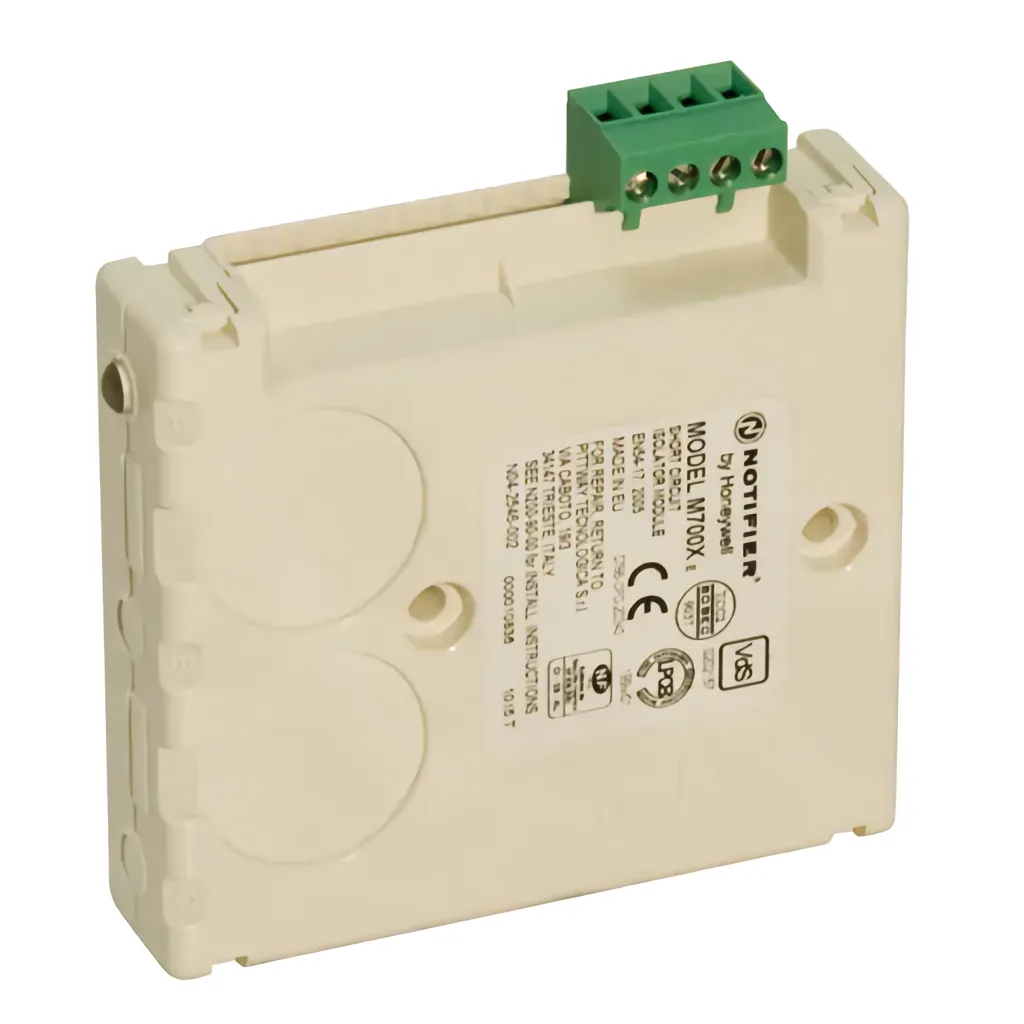

El Notifier M700X es un módulo aislador de cortocircuito para lazos analógicos compatibles con protocolos CLIP y OPAL. No ocupa dirección en el lazo, actúa y se repone de forma automática, e incorpora un LED bicolor para indicar el estado del circuito. Admite montaje en superficie, en guía DIN estándar o sobre cualquier tipo de superficie mediante los soportes específicos de la gama.
El Notifier M700X es un módulo aislador diseñado para mantener la integridad del lazo de comunicaciones en centrales analógicas de alarma contra incendio compatibles con los protocolos CLIP y OPAL. Ante un cortocircuito, secciona automáticamente la zona afectada sin interrumpir el resto de la instalación, y se repone de forma autónoma cuando desaparece la anomalía.
El M700X no ocupa dirección en el lazo analógico y no requiere ninguna programación. Su activación y reposición son siempre automáticas.
Cuando se detecta un cortocircuito, el M700X conecta una resistencia interna de 2,2 kΩ en el lazo positivo para aislar la avería. El resto de dispositivos del lazo continúa operativo. Al desaparecer el defecto, el módulo se repone automáticamente sin necesidad de intervención manual, en cumplimiento de los requisitos de la norma EN54-14.
El módulo incorpora un LED bicolor que ofrece información completa sobre su estado: verde intermitente en funcionamiento normal y ámbar fijo cuando el circuito aislador ha sido activado por cortocircuito, facilitando el diagnóstico rápido durante el mantenimiento.
Gracias a su diseño mecánico, el M700X admite múltiples opciones de montaje: en superficie con caja M200SMB o SMB6-V0, en guía DIN estándar mediante el soporte M200E-DIN, o sobre cualquier tipo de superficie con el soporte M200PMB. Sus terminales de conexión extraíbles simplifican el cableado y el mantenimiento.
El módulo no ocupa ninguna dirección en el lazo analógico y no requiere programación, lo que simplifica el diseño de la instalación y no reduce la capacidad de direccionamiento de la central.
| Marca | Notifier |
|---|---|
| Modelo | M700X |
| Función | Aislador de cortocircuito en lazo analógico |
| Protocolos compatibles | CLIP y OPAL |
| Dirección en el lazo | No ocupa dirección |
| Resistencia interna de aislamiento | 2,2 kΩ |
| LED indicador | Bicolor: verde intermitente (normal) / ámbar fijo (cortocircuito) |
| Reposición | Automática |
| Montaje | Superficie (M200SMB / SMB6-V0), guía DIN (M200E-DIN), universal (M200PMB) |
| Terminales | Extraíbles |
| Dimensiones | 94 × 93 × 23 mm |
| Peso aproximado | 0,062 kg |
| Certificaciones | VdS 2503, VdS 2344, Marcado CE |
| Garantía | 3 años |
El M700X está indicado para cualquier instalación de detección de incendio con lazo analógico que requiera sectorización ante cortocircuito, especialmente en instalaciones con más de 32 dispositivos de iniciación en la misma línea según los requisitos de EN54-14. Se recomienda un módulo por cada 20 equipos instalados en el lazo.
