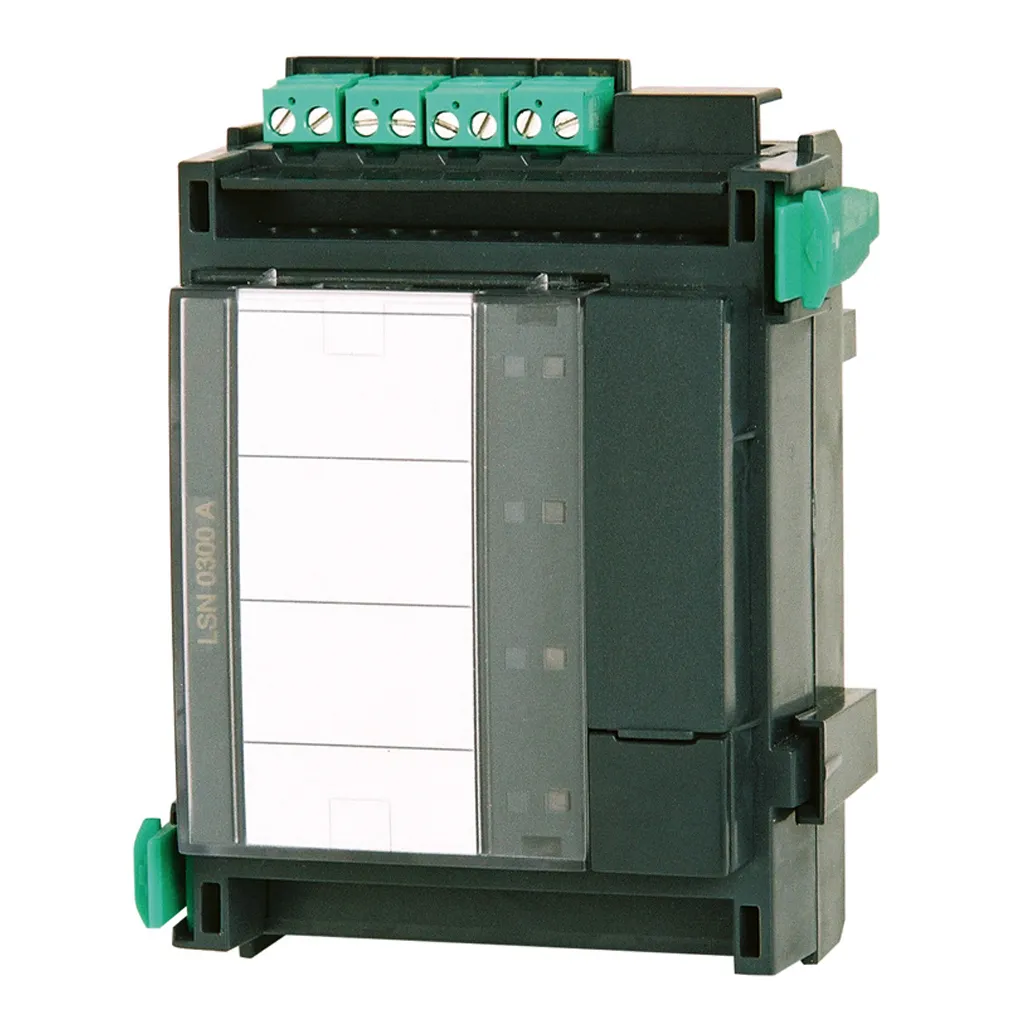

El Bosch LSN 0300 A es un módulo bus LSN que permite conectar un lazo LSN a un máximo de 254 elementos LSN improved o 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA. Admite estructuras de red flexibles (lazo, ramal y derivación en T), longitud de línea de hasta 1600 m y tensión de entrada de 20 a 30 V CC. Carcasa de plástico ABS en color antracita con grado de protección IP30.
El Bosch LSN 0300 A es un módulo bus LSN diseñado para conectar un lazo LSN a un máximo de 254 elementos LSN improved o 127 elementos LSN clásicos, con una corriente de línea máxima de 300 mA. Permite estructuras de red flexibles y longitudes de línea de hasta 1600 m.
Para el funcionamiento conforme a la norma EN 54-13, todos los ramales y derivaciones en T deben terminar en un módulo RFL. El consumo de corriente de los dispositivos conectados y la longitud del cable pueden calcularse con Safety Systems Designer (SSD). Se deben respetar los estándares y directrices específicos del país en el diseño.
El LSN 0300 A permite conectar hasta 254 elementos LSN improved o 127 elementos LSN clásicos en un único lazo. La corriente de línea máxima es de 300 mA, sujeta a la configuración y al tipo de cable empleado. Admite el uso de cable sin pantalla.
El módulo soporta topologías de lazo, ramal y derivación en T, ofreciendo flexibilidad en el diseño de la instalación. Dispone de dos salidas LSN y dos entradas de alimentación auxiliar (AUX), con una alimentación auxiliar máxima de 2 x 500 mA a 28 V CC.
Compatible con direccionamiento automático LSN improved, direccionamiento automático LSN clásico y asignación manual de direcciones, lo que facilita la integración en diferentes configuraciones de sistema.
Incorpora dos LED (rojo para alarma, amarillo para fallo) y un botón de prueba de LED, permitiendo una supervisión visual rápida del estado del módulo.
| Corriente de línea LSN máx. | 300 mA |
|---|---|
| Elementos LSN improved máx. | 254 |
| Elementos LSN clásicos máx. | 127 |
| Longitud de línea máx. | 1600 m |
| Tensión de entrada | 20 – 30 V CC |
| Tensión de salida LSN | 30 ± 1,0 V CC |
| Tensión de salida alimentación auxiliar | 28 ± 1,0 V CC |
| Alimentación auxiliar máx. | 2 x 500 mA |
| Consumo de corriente máx. | 1750 mA a 24 V CC |
| Consumo de corriente nominal (módulo) | 39 mA a 24 V CC |
| Grado de protección | IP30 (IEC 60529) |
| Material carcasa | Plástico ABS (UL94 V-0) |
| Color | Antracita satinado, RAL 7016 |
| Dimensiones (Al x An x F) | 127 x 96 x 60 mm |
| Peso | 225 g |
| Temperatura de funcionamiento | -5 °C a 50 °C |
| Temperatura de almacenamiento | -20 °C a 60 °C |
| Humedad relativa permitida | 95%, sin condensación |
El Bosch LSN 0300 A está indicado para instalaciones de detección de incendio que requieran ampliar la capacidad del lazo LSN, tanto en edificios de nueva construcción como en ampliaciones de sistemas existentes donde se necesiten estructuras de red flexibles con ramal y derivación en T.
