El Teletek SensoIRIS-MISO es un módulo aislador de cortocircuito certificado EN54-17 para sistemas de alarma de incendio direccionables con protocolo TTE. Montado en caja de plástico ABS para instalación en pared, aísla automáticamente el tramo afectado en caso de cortocircuito y restablece la continuidad del lazo cuando desaparece la causa. Soporta hasta 30 dispositivos entre dos aisladores y opera entre 15 y 32 Vdc.
El Teletek SensoIRIS-MISO es un módulo aislador de cortocircuito certificado EN54-17, diseñado para proteger la integridad de los lazos en sistemas de alarma de incendio direccionables con protocolo TTE. Ante un cortocircuito, aísla automáticamente el segmento afectado y restaura el lazo en cuanto desaparece el fallo.
El módulo restablece automáticamente la continuidad del lazo una vez eliminada la causa del cortocircuito, sin intervención manual.
En instalaciones con lazo direccionable, un cortocircuito puede inhabilitar toda la línea. El SensoIRIS-MISO detecta el fallo y aísla únicamente el tramo afectado, manteniendo operativos el resto de dispositivos del lazo. Cuando el cortocircuito desaparece, el módulo recupera la continuidad de forma automática.

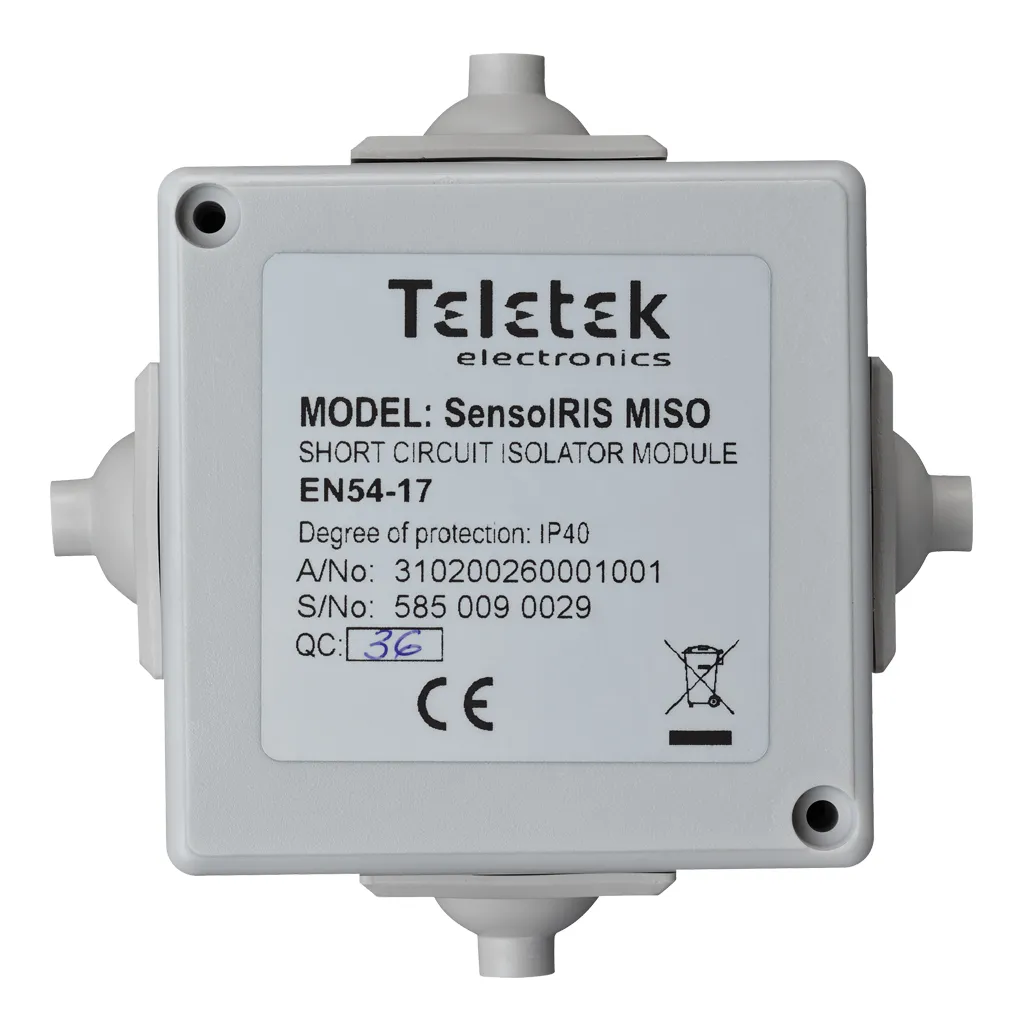

El módulo se aloja en una caja de plástico ABS independiente preparada para montaje en pared. Las aberturas para el paso de cables están protegidas con tapones de goma; durante la instalación se corta únicamente la parte superior del tapón por el que se introduce cada cable. Admite cable con sección entre 0,4 mm² y 2,0 mm².
El SensoIRIS-MISO es compatible con la central de incendio IRIS y el expansor de lazo IRIS TTE Loop, integrándose de forma nativa en instalaciones que utilicen el protocolo de comunicación TTE.
El módulo opera en un rango de temperatura de -10 °C a +60 °C y presenta resistencia a la humedad relativa de (93 ± 3) % a 40 °C, con un grado de protección IP40.
| Tensión de funcionamiento | 15 – 32 Vdc |
|---|---|
| Resistencia máx. del aislador | 0,18 Ω a 27 Vdc / 0,25 Ω a 15 Vdc |
| Consumo nominal de corriente | 200 μA |
| Máx. dispositivos entre dos aisladores | 30 |
| Calibre de cable para terminales | 0,4 mm² – 2,0 mm² |
| Temperatura de funcionamiento | -10 °C a +60 °C |
| Resistencia a la humedad relativa | (93 ± 3) % a 40 °C |
| Grado de protección | IP40 |
| Material | ABS |
| Dimensiones (Al × An × F) | 71 × 71 × 40 mm |
| Peso | ~185 g |
| Certificación | EN54-17 |
El SensoIRIS-MISO está indicado para instalaciones de alarma de incendio direccionables con protocolo TTE donde se requiera protección de lazo frente a cortocircuitos, especialmente en edificios con grandes extensiones de cableado, hospitales, centros comerciales, instalaciones industriales y cualquier entorno donde la continuidad del lazo sea crítica para la seguridad.
