Módulo de 4 relés protegidos por fusibles con entradas optoacopladas y aislamiento eléctrico superior a 3.500 V. Cada canal soporta 10 A a 250 VDC con contactos de salida libres de tensión NO/NC. Disparo por positivo o negativo y led de estado por canal. Alimentación a 12 Vdc. Ideal para control de acceso y centrales de alarma.

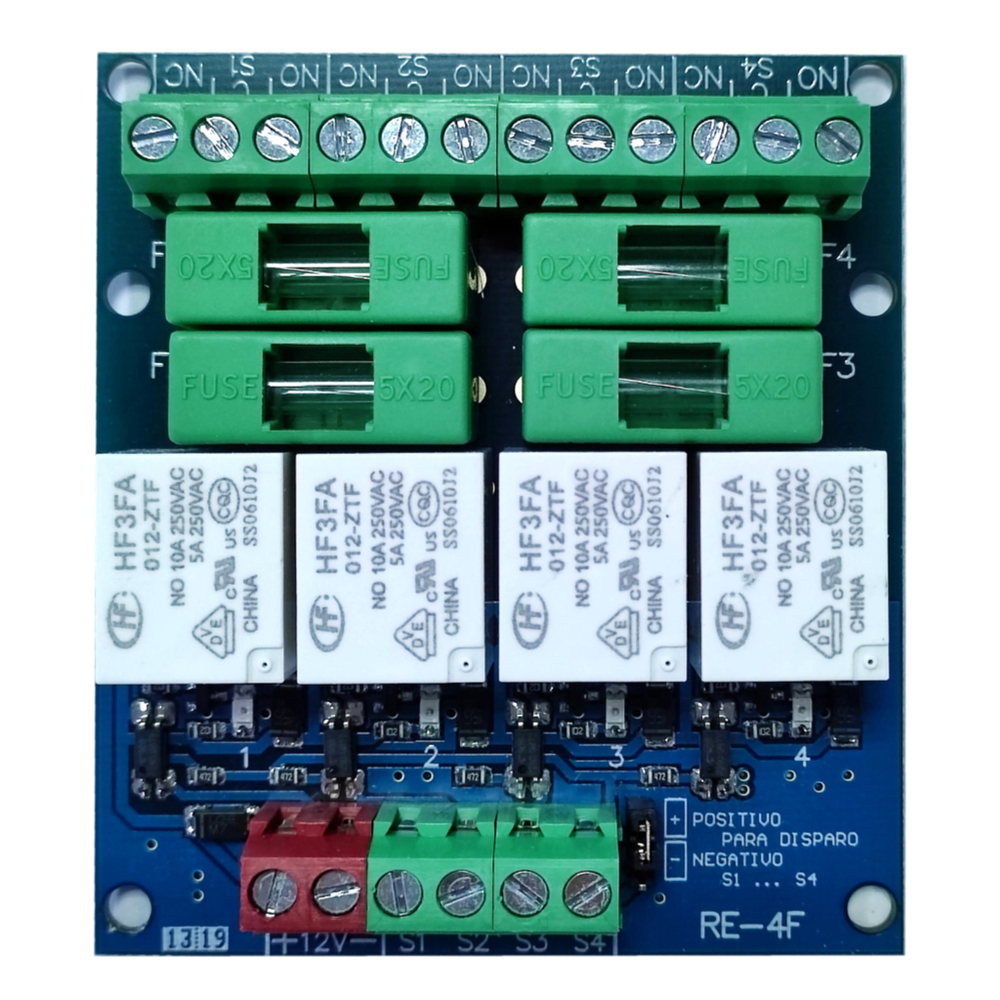

El RE-4F es un módulo de 4 canales de relé diseñado por GL-Seguridad para integrarse en instalaciones de intrusión, control de acceso y automatización. Sus entradas optoacopladas con aislamiento superior a 3.500 V y sus salidas protegidas por fusibles garantizan fiabilidad y seguridad en entornos exigentes.
📄 Descargar ficha técnica (PDF)
Nota: utilice siempre una fuente de alimentación estabilizada de 12 Vdc. Respete la capacidad máxima de 10 A por canal.
El diseño optoacoplado del RE-4F separa galvánicamente el circuito de control del circuito de potencia, con un aislamiento superior a 3.500 V. Esto minimiza interferencias y protege los equipos de control conectados.
Mediante un jumper por canal, el instalador elige si el relé se activa con un nivel positivo (3-12 Vdc) o con un nivel negativo (0-9 Vdc). Esta versatilidad facilita la integración con la mayoría de centrales de alarma y controladoras de acceso del mercado.
Cada uno de los 4 canales cuenta con su propio fusible, de modo que un cortocircuito o sobrecorriente en una salida no afecta al resto de canales ni al módulo en su conjunto.
El módulo opera correctamente entre -20 °C y 75 °C, lo que lo hace apto para instalaciones en interiores con variaciones térmicas moderadas.
| Alimentación | 12 Vdc |
|---|---|
| Número de canales | 4 |
| Capacidad por canal | 10 A a 250 VDC |
| Aislamiento eléctrico | Superior a 3.500 V |
| Contactos de salida | Libres de tensión NO/NC |
| Disparo por positivo | 3-12 Vdc |
| Disparo por negativo | 0-9 Vdc (3 Vdc menos que alimentación) |
| Temperatura de trabajo | -20 °C a 75 °C |
| Dimensiones | 70 × 80 × 25 mm |
| Peso | 0,08 kg |
El RE-4F es especialmente adecuado para centrales de alarma de intrusión, controladoras de control de acceso, automatización de puertas y cualquier aplicación que requiera conmutar cargas eléctricas a partir de señales de baja corriente con aislamiento galvánico.
