Módulo de integración Ajax línea Superior que incorpora detectores y dispositivos cableados de terceros a un sistema Ajax mediante protocolo Fibra. Dispone de 4 entradas y 4 salidas (2 relés + 2 lógicas), cumple Grade 3 y normativa EN 50131.

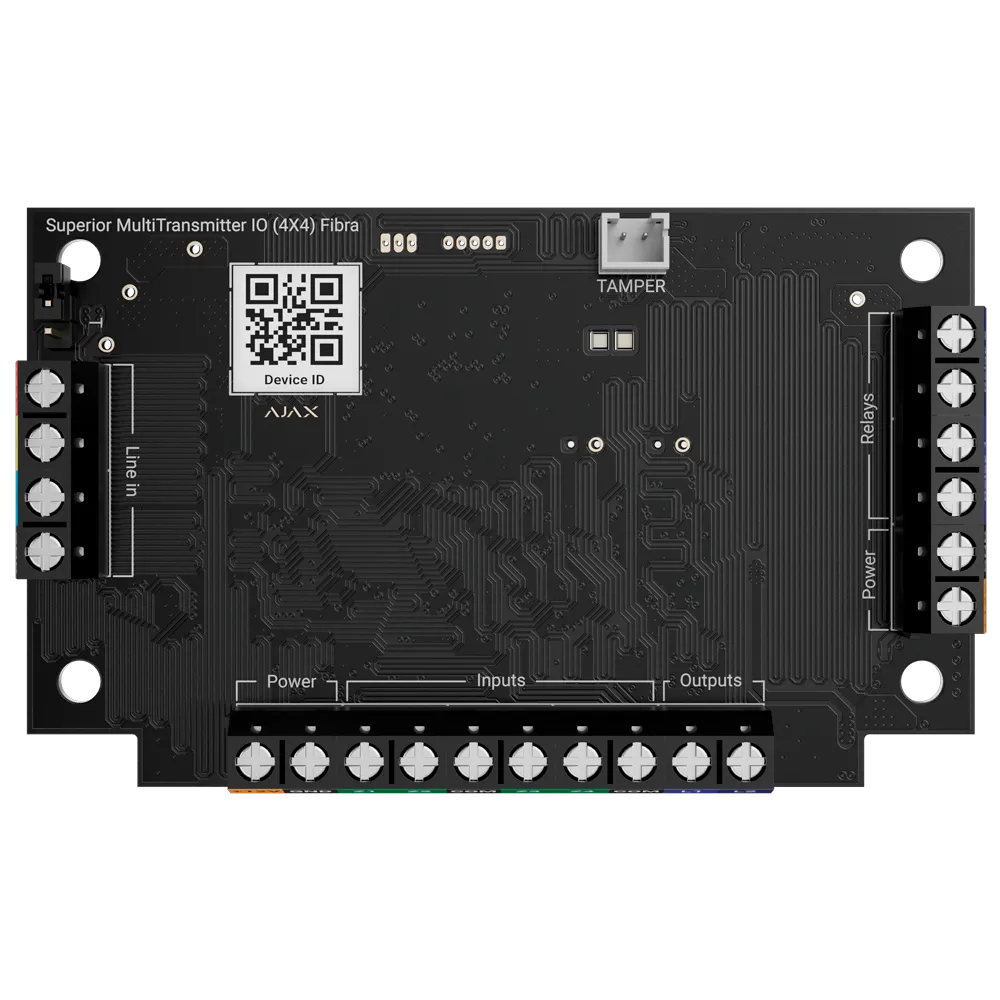

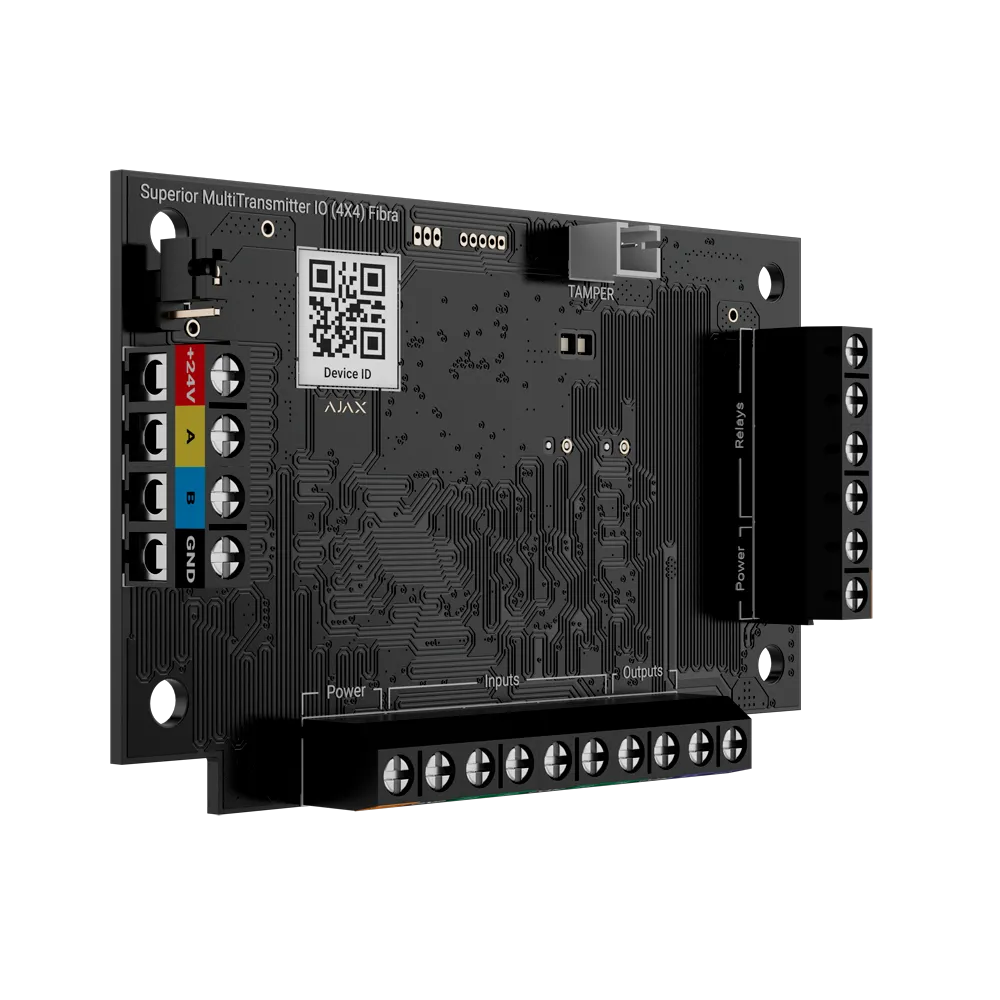

El Ajax Superior MultiTransmitter IO (4×4) Fibra es un módulo de integración cableado que permite incorporar detectores y dispositivos de terceros a un sistema de seguridad Ajax a través del protocolo Fibra bidireccional. Con 4 entradas y 4 salidas, gestiona alarmas y controla actuadores externos con el mismo nivel de notificación que el resto de la gama Ajax, cumpliendo Grade 3 y las normas EN 50131.
⚠️ Dispositivo exclusivo para uso interior. Temperatura de funcionamiento de -10 °C a +55 °C y humedad hasta el 75 % sin condensación.

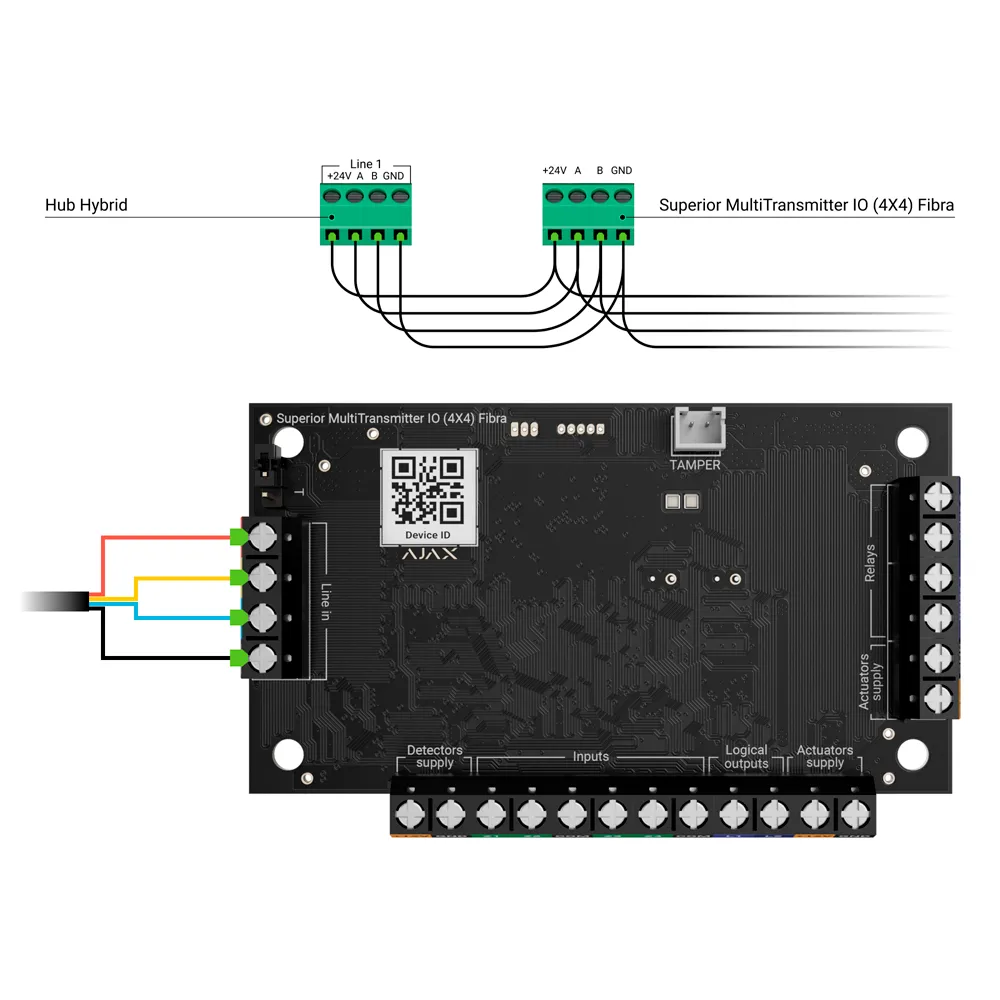

El MultiTransmitter IO (4×4) se conecta mediante cable de 4 hilos en cualquier punto de la línea Fibra, sin necesidad de topología en estrella. Admite cable de par trenzado U/UTP cat. 5 con alcance de hasta 2000 m, lo que facilita instalaciones en grandes inmuebles o perímetros extensos.
Las cuatro entradas (Z1–Z4) admiten múltiples modos de conexión: NO, NC, EOL, 2EOL, 3EOL y persiana enrollable. El rango de resistencia EOL va de 1 kΩ a 15 kΩ en incrementos de 100 Ω, con una longitud máxima de cable EOL de hasta 400 m. Cada entrada es configurable en modo pulso o biestable.

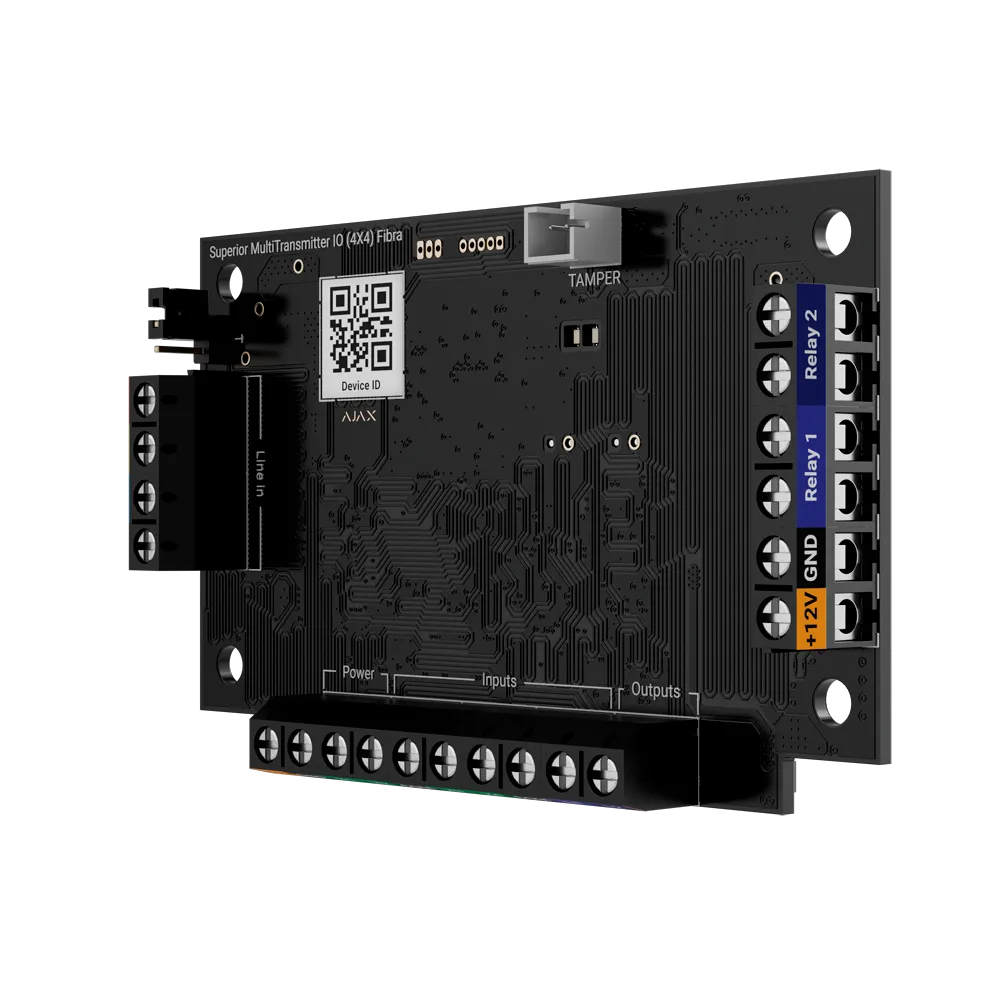

El módulo incorpora 2 salidas de relé con corriente de conmutación máxima de 1 A y 2 salidas lógicas con capacidad de carga máxima de 25 mA. El temporizador de salida es configurable entre 1 segundo y 3 minutos, permitiendo controlar sirenas, cerraduras, elementos de bloqueo y otros actuadores.
El protocolo Fibra emplea cifrado por bloques con clave dinámica, garantizando comunicaciones seguras y resistentes a interferencias. El módulo cumple con las normas EN 50131-1, EN 50131-3 y PD 6662:2017 con clasificación Grade 3, siendo apto para instalaciones que requieren el máximo nivel de certificación.
Incluye tamper con aviso de apertura de tapa y de separación del soporte de montaje. La pérdida de conexión se detecta tras 36 segundos, notificando de forma inmediata a usuarios y a la central receptora de alarmas en igualdad de condiciones que cualquier otro dispositivo Ajax.
| Clasificación | Módulo de integración de dispositivos cableados de terceros (línea Superior) |
|---|---|
| Comunicación | Protocolo cableado Fibra bidireccional, cable de 4 hilos |
| Longitud máx. línea Fibra | Hasta 2000 m (U/UTP cat. 5) |
| Cifrado | Cifrado por bloques con clave dinámica |
| Entradas | 4 (Z1–Z4) |
| Tipos de conexión de entrada | NO, NC, EOL, 2EOL, 3EOL, persiana enrollable |
| Rango de resistencia EOL | 1 kΩ – 15 kΩ, en incrementos de 100 Ω |
| Modos de entrada | Pulso o biestable (configurable) |
| Long. máx. cable conexiones EOL | Hasta 400 m |
| Salidas | 4 (2 relés + 2 salidas lógicas) |
| Corriente máx. relés | 1 A |
| Carga máx. salidas lógicas | 25 mA |
| Temporizador de salida | 1 s – 3 min |
| Alimentación por línea Fibra | 12–28 V CC, hasta 330 mA a 24 V |
| Alimentación dispositivos conectados | 12 V, hasta 500 mA en total |
| Detección pérdida de conexión | Tras 36 s |
| Protección antisabotaje | Apertura de tapa y separación del soporte |
| Dimensiones | 93 × 55 × 27 mm |
| Peso | 46 g |
| Temperatura de funcionamiento | De -10 °C a +55 °C |
| Humedad de funcionamiento | Hasta 75 % sin condensación |
| Uso | Interior |
| Grado de seguridad | Grade 3 |
| Normas | EN 50131-1, EN 50131-3, PD 6662:2017 |
| Garantía | 24 meses |
El Ajax Superior MultiTransmitter IO (4×4) Fibra es ideal para integradores que necesitan incorporar detectores PIR, detectores de gas, sensores de boya o flotador, persianas enrollables, cerraduras, sirenas u otros dispositivos cableados de terceros en instalaciones de seguridad Ajax de alto nivel. Su certificación Grade 3 lo hace especialmente adecuado para entornos comerciales, industriales o institucionales con requisitos normativos exigentes.
