Módulo de integración Ajax MultiTransmitter con soporte 3EOL en color negro. Conecta hasta 18 zonas cableadas de terceros a un sistema Ajax mediante el protocolo inalámbrico Jeweller, con alcance de hasta 2.000 m.
El Ajax MultiTransmitter (3EOL) es el módulo de integración que permite incorporar detectores y dispositivos cableados de terceros a un sistema de seguridad Ajax. Gracias al protocolo inalámbrico Jeweller, se comunica con la central sin necesidad de cableado adicional entre el módulo y el hub, ofreciendo hasta 18 zonas cableadas y soporte para los modos de conexión más avanzados, incluido el 3EOL.
⚠ Los modos de conexión 2EOL y 3EOL requieren firmware 2.13.0 o superior en la central Ajax.
El MultiTransmitter está diseñado para entornos donde ya existen detectores cableados instalados o donde se desea combinar dispositivos de distintos fabricantes bajo un único sistema de gestión. Las 18 zonas independientes admiten sensores de movimiento, apertura, rotura de cristal y otros detectores con salida NC, NO, EOL, 2EOL o 3EOL.
El módulo utiliza el protocolo Jeweller de Ajax para transmitir señales de forma inalámbrica hasta la central, con un alcance de hasta 2.000 m en espacio abierto. Todas las comunicaciones están protegidas mediante cifrado por bloques con clave dinámica, garantizando la integridad de las señales frente a intentos de manipulación.
La alimentación principal acepta tensiones de 100-240 V~, 50/60 Hz, lo que lo hace compatible con la red eléctrica estándar. En caso de corte de suministro, la batería de respaldo de 12 V con hasta 7 Ah garantiza la continuidad operativa del sistema. La salida para detectores proporciona entre 10,5 y 15 V con hasta 1 A de corriente total.
El módulo incorpora dos tampers: uno que detecta la apertura de la carcasa y otro que avisa si el dispositivo es retirado de la pared. El grado de protección IP40 e IK06 asegura su uso en interiores bajo condiciones normales de temperatura (de -10 a +40 °C) y humedad (hasta el 75 %).

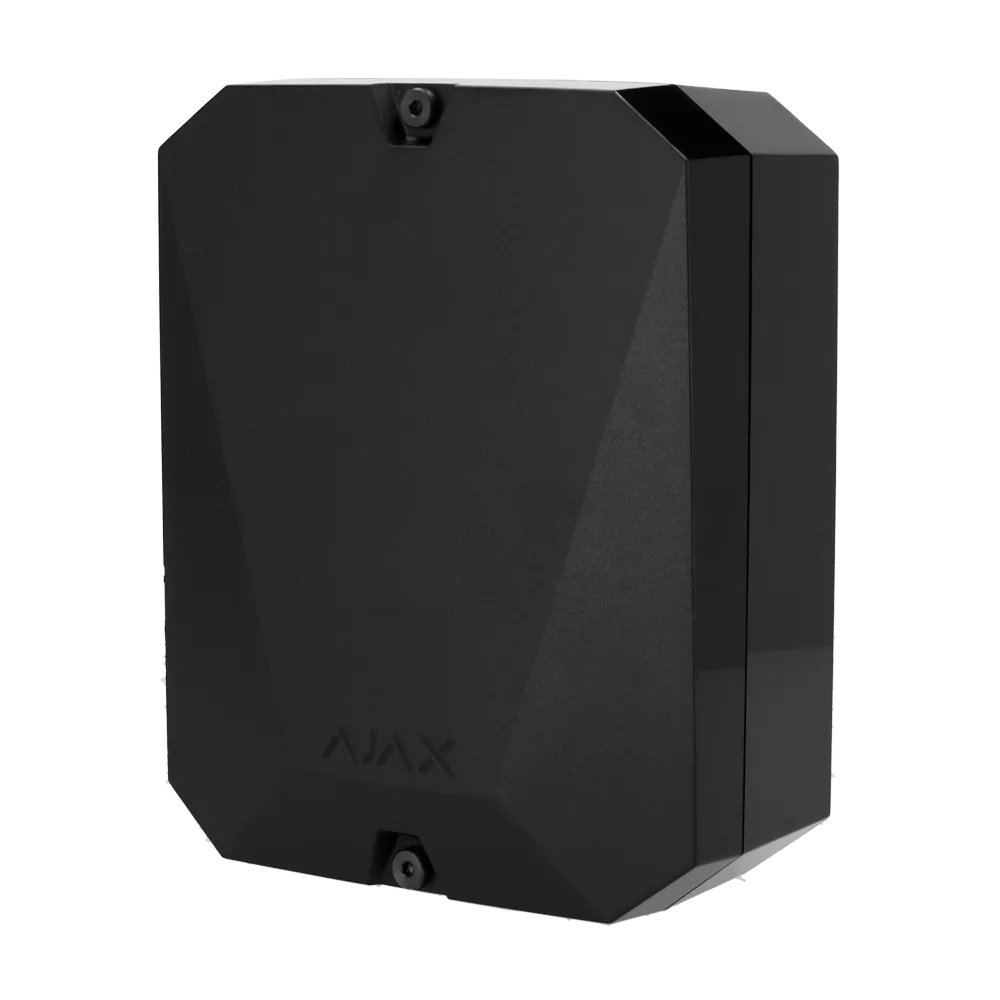

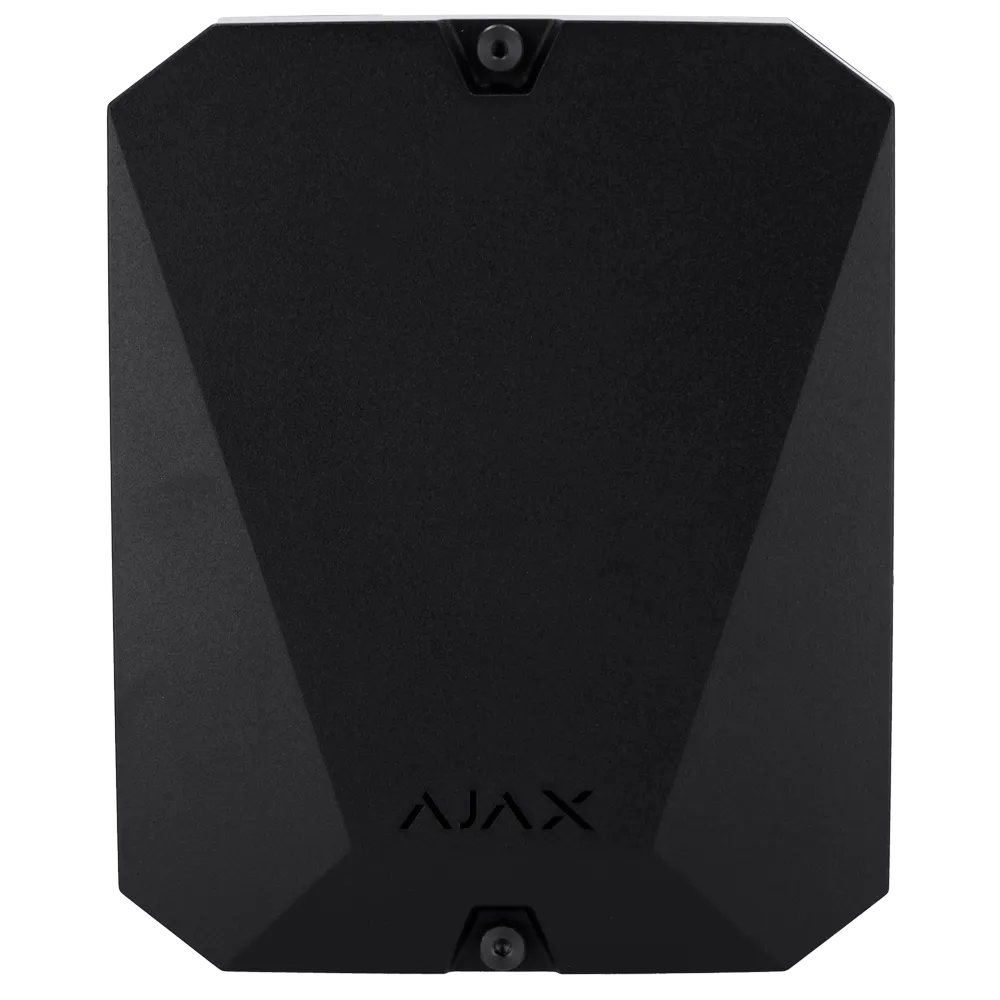

Con unas dimensiones de 192 × 238 × 100 mm y acabado en color negro, el MultiTransmitter se integra discretamente en cuadros o armarios técnicos. La longitud máxima de cable por zona alcanza los 400 m, y las resistencias EOL admitidas se sitúan entre 1 y 15 kΩ por resistencia, ofreciendo gran flexibilidad en el diseño de la instalación.
| Zonas cableadas | 18 |
|---|---|
| Tipos de conexión | NC, NO, EOL, 2EOL, 3EOL |
| Long. máxima de cable | Hasta 400 m |
| Resistencias EOL | 1-15 kΩ por resistencia |
| Alimentación principal | 100-240 V~, 50/60 Hz |
| Batería de respaldo | 12 V, hasta 7 Ah |
| Salida para detectores | 10,5-15 V, hasta 1 A |
| Protocolo inalámbrico | Jeweller |
| Alcance | Hasta 2.000 m en espacio abierto |
| Banda de frecuencia | 866,0-926,5 MHz (según región) |
| Cifrado | Por bloques con clave dinámica |
| Tampers | 2 (apertura de carcasa y separación de pared) |
| Grado de seguridad | 2 |
| Temperatura de funcionamiento | -10 a +40 °C |
| Humedad máxima | Hasta 75 % |
| Grado de protección | IP40, IK06 |
| Dimensiones | 192 × 238 × 100 mm |
| Color | Negro |
El Ajax MultiTransmitter (3EOL) es ideal para la integración de instalaciones de seguridad cableadas preexistentes en sistemas Ajax, ampliaciones de sistemas híbridos en edificios de oficinas, naves industriales, locales comerciales y viviendas donde se combinan detectores de distintos fabricantes bajo una única plataforma de gestión centralizada.
