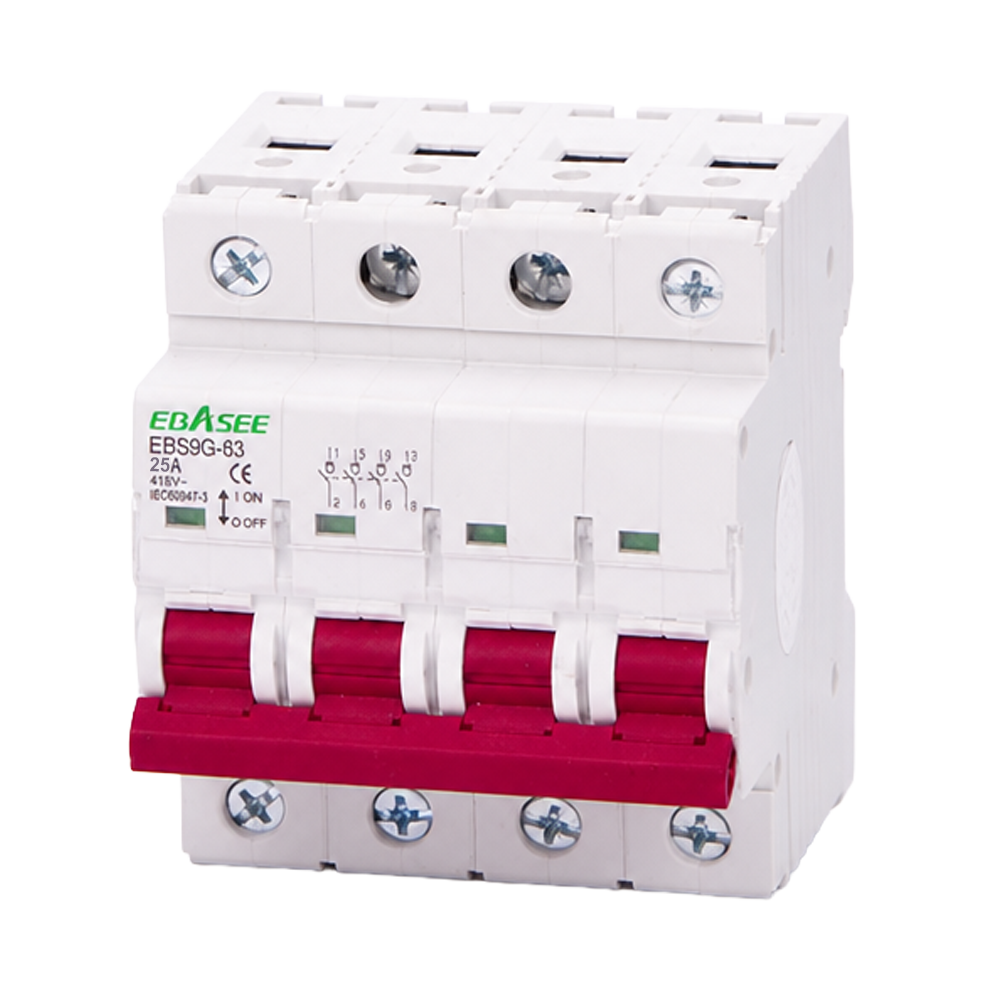

Interruptor seccionador-aislador manual de la serie EBS9G, 4 polos para instalaciones trifásicas, corriente nominal 25 A a 400 V / 50-60 Hz. Montaje en carril DIN de 35 mm (EN 60175), sección de cable hasta 25 mm², grado de protección IP20. Conforme a IEC/EN 60947-3. Dimensiones 72 × 81 × 78,5 mm (An × Al × Fo).
El Ebasee EBS9G-4P-25A es un interruptor seccionador-aislador manual de cuatro polos diseñado para realizar funciones de aislamiento y maniobra en circuitos de corriente alterna trifásica. Con una corriente nominal de 25 A a 400 V, su formato modular y su montaje en carril DIN de 35 mm facilitan la integración en cuadros de distribución residenciales, comerciales e industriales.
El EBS9G-4P-25A proporciona un punto de corte claramente definido que permite aislar un circuito trifásico completo durante operaciones de mantenimiento o intervención, de forma independiente a las protecciones contra sobreintensidades. Su capacidad de maniobra bajo condiciones normales lo hace apto también como elemento de control y seccionamiento de la instalación. Resulta especialmente indicado en cuadros de distribución donde se requiere un seccionador tetrapolar dedicado para alimentaciones trifásicas de hasta 25 A.
El dispositivo soporta una tensión de aislamiento de 500 V y una tensión asignada de impulso de 4.000 V, con una tensión dieléctrica de ensayo de 2 kV durante 1 minuto. La corriente nominal de duración admisible es de 1 kA durante 1 s. En cuanto a la durabilidad, ofrece una vida eléctrica de 4.000 operaciones y una vida mecánica de 10.000 ciclos, con un grado de polución 2. Opera en un rango de temperatura de −5 °C a 40 °C y admite cable de hasta 25 mm². Cumple la norma IEC/EN 60947-3.
| Gama | Seccionador / Aislador manual |
|---|---|
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Número de polos | 4P (trifásico) |
| Corriente nominal | 25 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4.000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de test (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Vida eléctrica | 4.000 operaciones |
| Vida mecánica | 10.000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a 40 °C |
| Dimensiones (An × Al × Fo) | 72 × 81 × 78,5 mm |
| Norma | IEC/EN 60947-3 |
