Seccionador e aislador manual trifásico de la serie EBS9G, con corriente nominal de 63 A y configuración 3P para instalaciones trifásicas a 400 V / 50-60 Hz. Montaje en carril DIN de 35 mm (EN 60175), sección de cable admitida hasta 25 mm², tensión de aislamiento 500 V, tensión asignada de impulso 4000 V y grado de protección IP20. Vida eléctrica de 4000 operaciones y vida mecánica de 10 000 ciclos. Conforme a IEC/EN 60947-3.

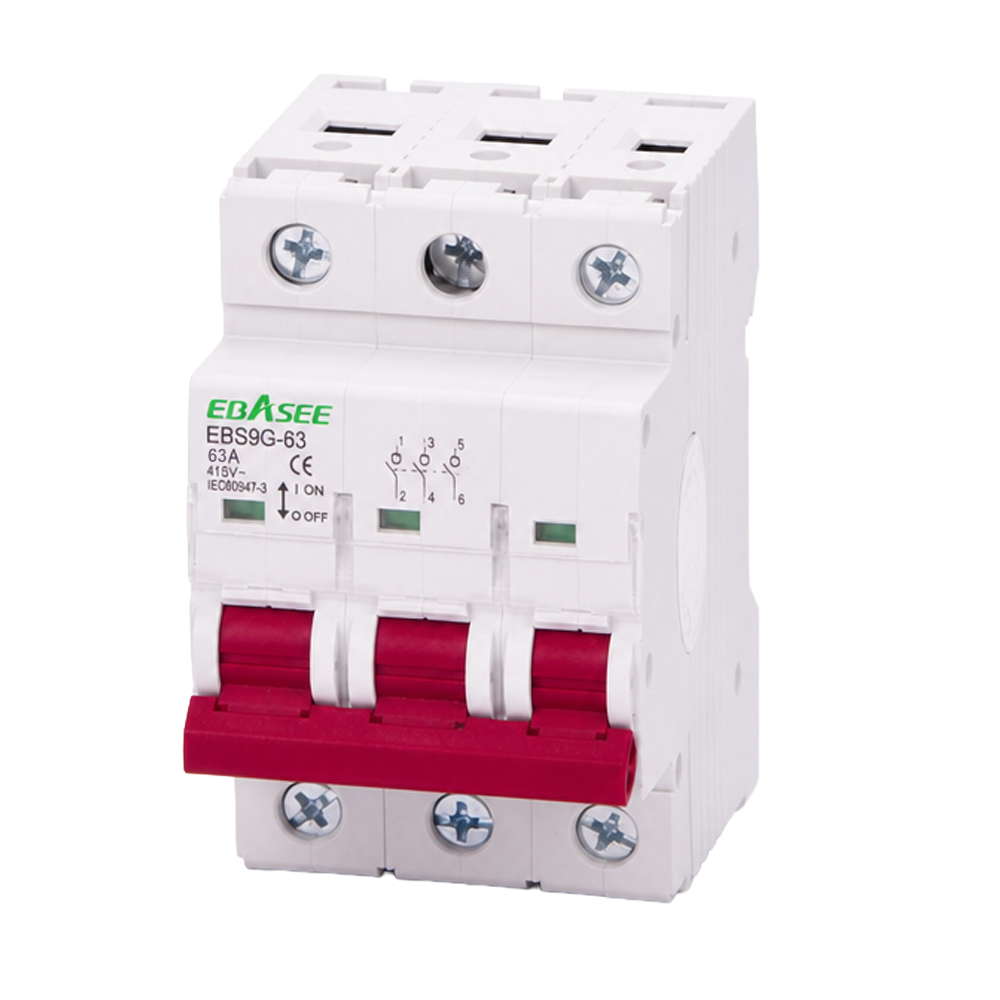

El EBS9G-3P-63A de Shanghai Ebasee Electric es un seccionador e aislador manual de la serie EBS9G diseñado para proporcionar un punto de corte y aislamiento seguro en instalaciones eléctricas trifásicas de baja tensión. Con 3 polos y una corriente nominal de 63 A a 400 V, se integra de forma modular en cuadros eléctricos mediante carril DIN estándar de 35 mm.
El EBS9G-3P-63A actúa exclusivamente como seccionador y aislador: proporciona un punto de corte visible y seguro para operaciones de mantenimiento, intervención y aislamiento de circuitos en instalaciones residenciales, comerciales e industriales. No incorpora protección automática contra sobreintensidades, por lo que debe complementarse con interruptores magnetotérmicos o fusibles adecuados. Su formato modular facilita la integración en cuadros de distribución y paneles de control trifásicos.
Opera a una tensión nominal de 400 V con frecuencia nominal de 50/60 Hz. La tensión de aislamiento asignada es de 500 V y la tensión asignada de impulso alcanza los 4000 V. La corriente nominal de duración admisible (Icw) es de 1 kA durante 1 segundo, y la tensión dieléctrica de ensayo (1 min) es de 2 kV. El grado de polución declarado es 2.
El dispositivo se instala sobre carril DIN simétrico de 35 mm conforme a EN 60175, lo que garantiza un acoplamiento rápido y seguro en cualquier cuadro eléctrico estándar. Los bornes admiten conductores con sección de hasta 25 mm², apropiados para las intensidades de trabajo previstas en la gama de 63 A.
La vida eléctrica declarada es de 4000 operaciones y la vida mecánica de 10 000 ciclos de maniobra. El grado de protección es IP20, por lo que el equipo está concebido para instalación dentro de envolventes o cuadros eléctricos cerrados. El rango de temperatura de operación se sitúa entre −5 °C y +40 °C.
| Marca | Shanghai Ebasee Electric |
|---|---|
| Modelo | EBS9G-3P-63A |
| Tipo | Seccionador / Aislador manual |
| Número de polos | 3P (Trifásico) |
| Corriente nominal | 63 A |
| Tensión nominal | 400 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión de aislamiento | 500 V |
| Tensión asignada de impulso | 4000 V |
| Corriente nominal de duración admisible (Icw) | 1 kA (1 s) |
| Tensión dieléctrica de ensayo (1 min) | 2 kV |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 °C a +40 °C |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable admitida | 25 mm² |
| Dimensiones (An × Al × Fo) | 54 × 81 × 78,5 mm |
| Normativa | IEC/EN 60947-3 |
