Interruptor seccionador aislador manual de 2 polos (monofásico) y 25 A de corriente nominal, diseñado para funciones de aislamiento y maniobra en circuitos de corriente alterna. Montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 240 V, tensión de aislamiento 500 V, tensión asignada de impulso 4000 V. Vida mecánica de 10 000 ciclos y eléctrica de 4000 operaciones. Grado de protección IP20. Cumple IEC/EN 60947-3.

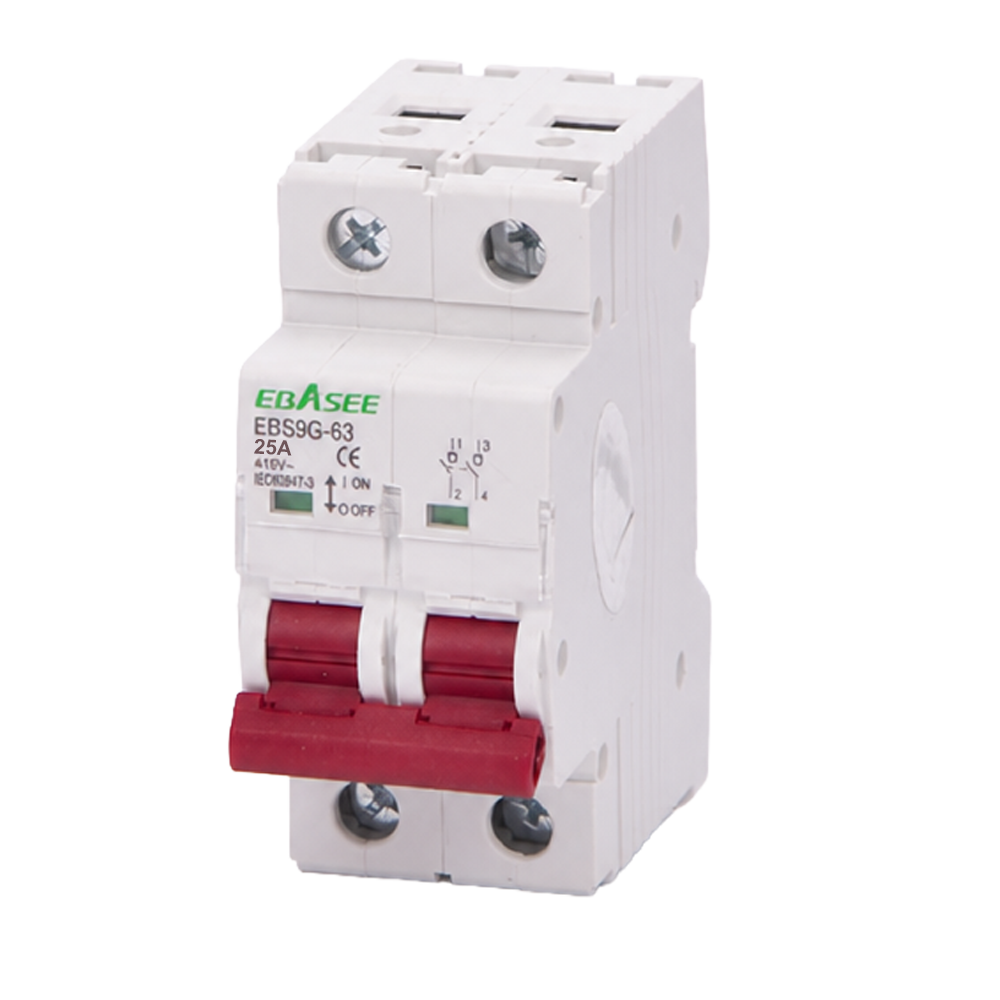

El EBS9G-2P-25A es un interruptor seccionador aislador manual de 2 polos para instalaciones monofásicas, destinado a proporcionar un punto de corte claramente definido en circuitos de corriente alterna hasta 240 V y 25 A. Su formato modular facilita la integración en cualquier cuadro eléctrico mediante carril DIN estándar de 35 mm.
Este dispositivo realiza funciones exclusivas de aislamiento y maniobra manual. No incluye protección automática frente a sobreintensidades ni cortocircuitos; debe complementarse con interruptores magnetotérmicos o fusibles cuando la instalación lo requiera.
El EBS9G-2P-25A está concebido para el aislamiento seguro y la maniobra manual en circuitos de corriente alterna monofásicos. Proporciona un punto de corte visible y definido que simplifica las operaciones de mantenimiento, intervención y seccionamiento de la instalación. Es adecuado para cuadros de distribución residenciales, comerciales e industriales, así como para circuitos de alimentación donde se precise un elemento de corte independiente de las protecciones contra sobreintensidades.
Con una corriente nominal de 25 A y tensión nominal de 240 V a 50/60 Hz, el seccionador soporta una tensión asignada de impulso de 4000 V y una tensión dieléctrica de ensayo de 2 kV durante 1 minuto. La tensión de aislamiento alcanza los 500 V y la corriente nominal de duración admisible es de 1 kA durante 1 segundo. El grado de polución de diseño es 2, en cumplimiento con la norma IEC/EN 60947-3.
| Gama | Seccionador / Aislador manual |
|---|---|
| Montaje | Carril DIN 35 mm (EN 60175) |
| Número de polos | 2P (Monofásico) |
| Corriente nominal | 25 A |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de ensayo (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Vida eléctrica | 4000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 a 40 °C |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 36 × 81 × 78,5 mm |
| Normativa | IEC/EN 60947-3 |
