Seccionador aislador manual de la serie EBS9G de Shanghai Ebasee Electric, 2 polos para instalaciones monofásicas, corriente nominal 16 A, tensión nominal 240 V, frecuencia 50/60 Hz. Montaje en carril DIN de 35 mm (EN 60175), sección de cable hasta 25 mm², grado de protección IP20. Vida mecánica de 10 000 ciclos y eléctrica de 4 000 operaciones. Cumple IEC/EN 60947-3. Dimensiones: 36 × 81 × 78,5 mm.

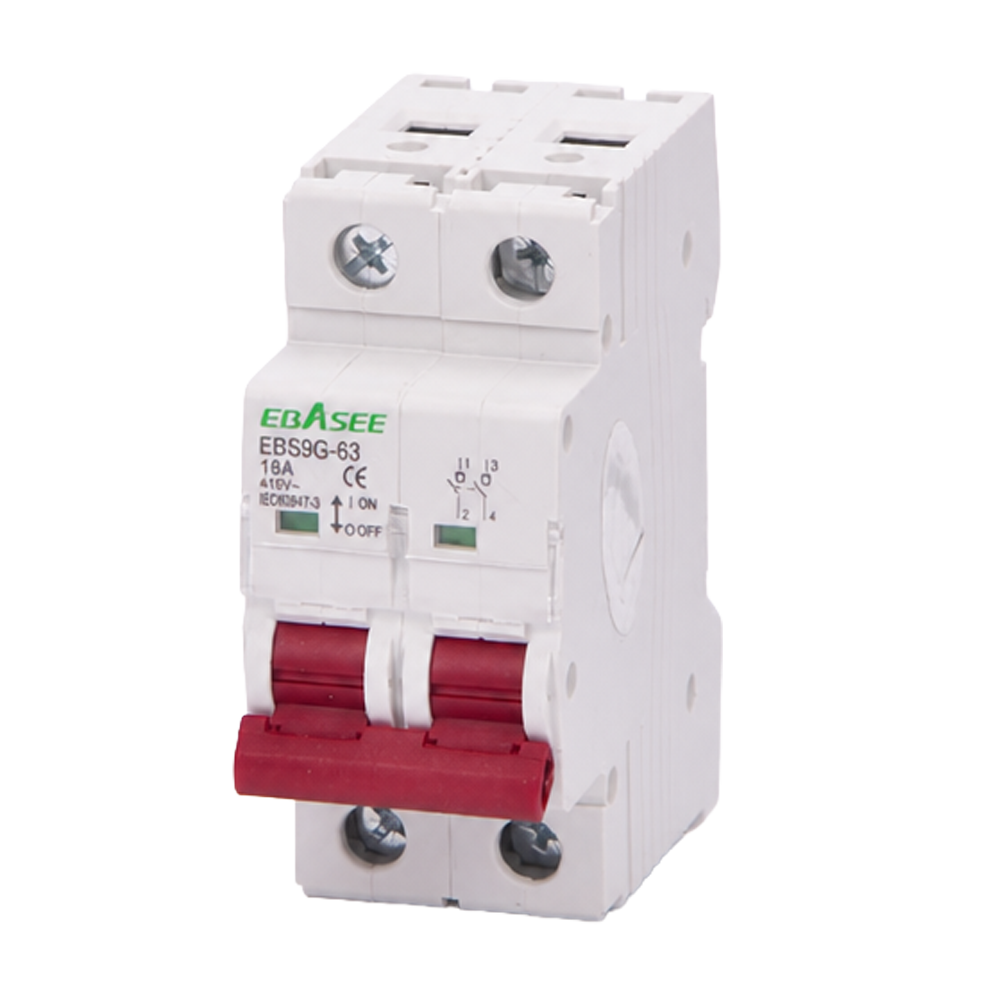

El Ebasee EBS9G-2P-16A es un seccionador aislador manual de 2 polos y 16 A diseñado para proporcionar un punto de corte definido en instalaciones monofásicas de corriente alterna. Su formato modular facilita la integración en cuadros eléctricos sobre carril DIN de 35 mm, permitiendo operaciones de aislamiento y maniobra independientes de las protecciones contra sobreintensidades.
Este producto no dispone de ficha técnica oficial del fabricante en formato PDF. Los datos publicados proceden de la información del distribuidor oficial.
El EBS9G-2P-16A actúa como elemento de seccionamiento y maniobra manual en circuitos monofásicos de corriente alterna, proporcionando un punto de corte visible y definido para tareas de mantenimiento, intervención y aislamiento seguro de circuitos. Al tratarse de un seccionador independiente, complementa las protecciones magnetotérmicas o diferenciales existentes sin sustituirlas. Es adecuado para cuadros de distribución residenciales, comerciales e industriales, así como para circuitos de alimentación que requieran un elemento de corte adicional fácilmente identificable.
Con una tensión nominal de 240 V y corriente nominal de 16 A, el dispositivo admite frecuencias de 50 y 60 Hz. La tensión asignada de impulso alcanza los 4 000 V, la tensión dieléctrica de ensayo (1 min) es de 2 kV y la tensión de aislamiento de 500 V. La corriente nominal de duración admisible es de 1 kA durante 1 s, con grado de polución 2. En cuanto a la durabilidad, garantiza 4 000 operaciones de vida eléctrica y 10 000 ciclos de vida mecánica, con rango de temperatura de operación de −5 a 40 °C. Acepta secciones de cable de hasta 25 mm² y cumple la norma IEC/EN 60947-3.
| Campo | Valor |
|---|---|
| Marca | Shanghai Ebasee Electric |
| Modelo | EBS9G-2P-16A |
| Gama | Seccionador / Aislador manual |
| Número de polos | 2P (monofásico) |
| Corriente nominal | 16 A |
| Tensión nominal | 240 V |
| Frecuencia nominal | 50/60 Hz |
| Tensión asignada de impulso | 4 000 V |
| Corriente nominal de duración admisible | 1 kA (1 s) |
| Tensión dieléctrica de ensayo (1 min) | 2 kV |
| Tensión de aislamiento | 500 V |
| Grado de polución | 2 |
| Vida eléctrica | 4 000 operaciones |
| Vida mecánica | 10 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 a 40 °C |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Sección de cable | 25 mm² |
| Dimensiones (An × Al × Fo) | 36 × 81 × 78,5 mm |
| Normativa | IEC/EN 60947-3 |
