Seccionador y conmutador manual de la serie BX9G para instalaciones trifásicas. Corriente nominal 63 A, 4 polos, tensión nominal 415 V, frecuencia 50/60 Hz y contacto 1-0-2. Montaje sobre carril DIN de 35 mm (EN 60715). Sección de cable admitida hasta 16 mm². Vida eléctrica de 1500 operaciones y vida mecánica de 8500 ciclos. Grado de protección IP20. Cumple IEC/EN 60947-3. Dimensiones: 71,2 × 96,7 × 75,9 mm.

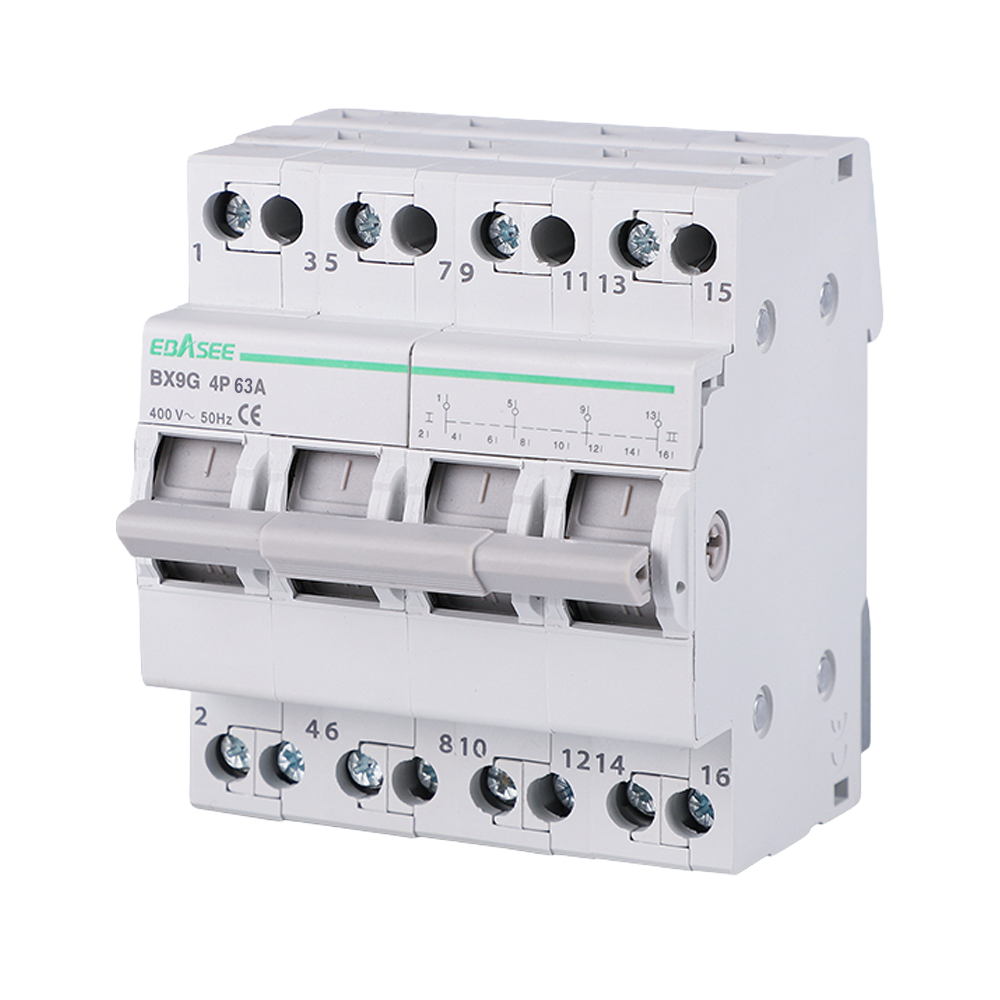

El BX9G-63-4P-63A de Shanghai Ebasee Electric es un seccionador y conmutador manual modular de 4 polos, diseñado para realizar las funciones de corte, aislamiento y maniobra de circuitos eléctricos en corriente alterna en instalaciones trifásicas de hasta 63 A y 415 V.
El dispositivo se monta sobre carril DIN de 35 mm conforme a EN 60715 mediante sistema de fijación rápida, lo que facilita su integración en cuadros de distribución residenciales, comerciales e industriales. Admite conductores de hasta 16 mm² de sección. Sus dimensiones compactas de 71,2 mm de ancho, 96,7 mm de alto y 75,9 mm de fondo optimizan el espacio disponible en el cuadro.
Con una corriente nominal de 63 A y tensión nominal de 415 V, opera en frecuencias de 50/60 Hz. La configuración de contacto 1-0-2 permite tanto el seccionamiento como la conmutación entre dos circuitos. La vida eléctrica garantizada es de 1500 operaciones y la vida mecánica de 8500 ciclos. El grado de protección IP20 lo hace apto para instalación en interior dentro de envolventes. La temperatura de operación admitida va de −5 °C a +40 °C (con media diaria ≤ 35 °C). Cumple la norma IEC/EN 60947-3.
| Gama | Seccionador / Conmutador manual |
|---|---|
| Número de polos | 4P (trifásico) |
| Corriente nominal | 63 A |
| Tensión nominal | 415 V |
| Frecuencia nominal | 50/60 Hz |
| Contacto | 1-0-2 |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Sección de cable | 16 mm² |
| Vida eléctrica | 1500 operaciones |
| Vida mecánica | 8500 ciclos |
| Grado de protección | IP20 |
| Temperatura de operación | −5 a +40 °C |
| Dimensiones (An × Al × Fo) | 71,2 × 96,7 × 75,9 mm |
| Normativa | IEC/EN 60947-3 |
