Interruptor magnetotérmico modular de la serie BX7B con corriente nominal de 63 A, configuración 3+N polos para instalaciones trifásicas con neutro y curva de disparo tipo C. Montaje en carril DIN de 35 mm (EN 60175). Tensión nominal 415 V, tensión de aislamiento 500 V, capacidad de salto nominal 6000 A. Terminales para cable o barra colectora tipo pin hasta 25 mm². Vida mecánica de 20 000 ciclos. Cumple IEC/EN 60898-1. Grado de protección IP20.

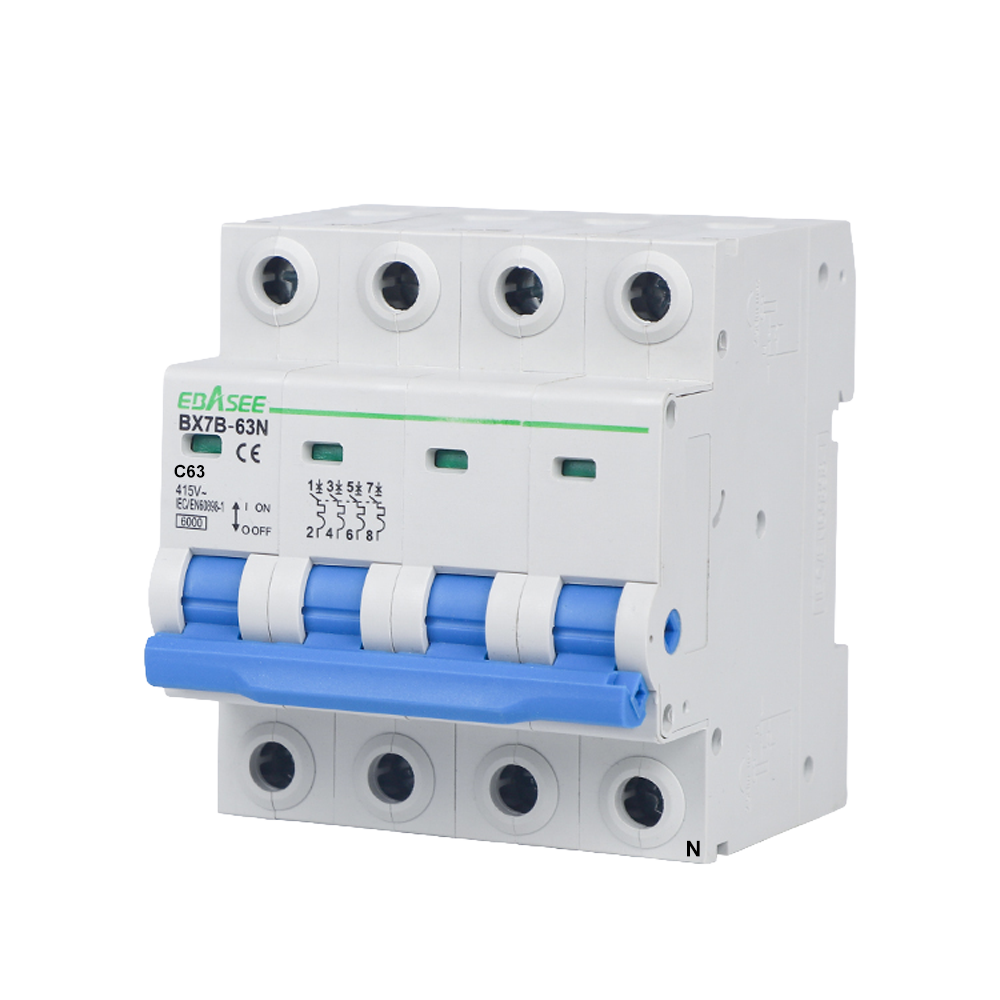

El BX7B-63N-63A-3P+N de Shanghai Ebasee Electric es un interruptor automático magnetotérmico modular diseñado para proteger instalaciones eléctricas trifásicas con neutro frente a sobrecargas y cortocircuitos. Con una corriente nominal de 63 A, configuración 3+N polos y curva de disparo tipo C, es apto para cuadros de distribución en entornos residenciales, comerciales e industriales ligeros que requieran un poder de corte de 6000 A a 415 V.
La curva de disparo tipo C permite tolerar los picos de arranque habituales en cargas inductivas moderadas, actuando ante cortocircuitos situados entre 5 y 10 veces la corriente nominal. El poder de corte nominal (capacidad de salto) alcanza los 6000 A, la tensión nominal de empleo es de 415 V y la tensión de aislamiento asignada llega a 500 V. La tensión soportada a impulsos (tensión pico) es de 6000 V. La frecuencia de trabajo es de 50/60 Hz y el grado de polución de diseño es el grado 2, correspondiente a entornos interiores estándar.
El dispositivo se fija sobre carril DIN simétrico de 35 mm conforme a EN 60175 mediante su clip de retención. Las dimensiones son 71,2 mm de ancho × 81,4 mm de alto × 79,0 mm de fondo, lo que equivale a 4 módulos DIN. Los terminales admiten tanto cable como barra colectora tipo pin (pin-type busbar), con una sección máxima de embornado de 25 mm² (AWG 18/3) en bornes superiores e inferiores. La sección de conductor recomendada por el fabricante para la corriente nominal indicada es de 6 mm². La conexión puede realizarse indistintamente por la parte superior o la inferior. El par de apriete nominal es de 2 Nm.
El BX7B-63N-63A-3P+N ofrece una vida mecánica de 20 000 ciclos de maniobra sin carga y una vida eléctrica de 6000 operaciones a corriente y tensión nominales. El grado de protección es IP20. La temperatura de referencia térmica (calibración del disparo) es 30 °C; el rango de operación se extiende de −5 °C a +40 °C, y el rango de almacenamiento de −25 °C a +70 °C.
Cumple la norma internacional IEC/EN 60898-1 sobre aparamenta de baja tensión para protección contra sobreintensidades en instalaciones domésticas y similares.
| Gama | Interruptor magnetotérmico |
|---|---|
| Corriente nominal | 63 A |
| Número de polos | 3+N (trifásico con neutro) |
| Curva de disparo | C |
| Tensión nominal | 415 V |
| Tensión de aislamiento | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de salto nominal | 6000 A |
| Tensión pico | 6000 V |
| Grado de polución | 2 |
| Montaje | Carril DIN 35 mm (EN 60175) |
| Tipo de terminal | Cable / Barra colectora (pin-type busbar) |
| Conexión | Superior / inferior |
| Sección máx. de conexión | 25 mm² AWG 18/3 (superior e inferior) |
| Sección de conductor recomendada | 6 mm² |
| Torque de apriete | 2 Nm |
| Dimensiones (An × Al × Fo) | 71,2 × 81,4 × 79,0 mm |
| Vida eléctrica | 6000 operaciones |
| Vida mecánica | 20 000 ciclos |
| Grado de protección | IP20 |
| Temperatura de referencia | 30 °C |
| Temperatura de operación | −5 °C a +40 °C |
| Temperatura de almacenamiento | −25 °C a +70 °C |
| Normativa | IEC/EN 60898-1 |
